Дозаторы бутылочные Sartorius
| Номер в ГРСИ РФ: | РБ 03 02 7755 20 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Дозаторы |
| Производитель / заявитель: | "Sartorius Biohit Liquid Handling Oy", Финляндия |
|
Описание типа РБ 03 02 7755 20 [2020-11-19]
rb-03-02-7755-20_2020-11-19.pdf
|
Скачать |
Дозаторы бутылочные Sartorius (далее - дозаторы) предназначены для измерения объема при дозировании жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 7755 20 |
| Наименование | Дозаторы бутылочные Sartorius |
| Год регистрации | 2020 |
| Номер сертификата | 13755 |
| Дата регистрации | 2020-09-30 |
| Срок действия | 2025-09-30 |
| Получатель сертификата | фирма "Sartorius Biohit Liquid Handling Oy", Финляндия (Fl)(изготовитель - фирма "Hirschmann Laborgerate GmbH & Co. KG", Германия (DE)) |
Производитель / Заявитель
фирма "Sartorius Biohit Liquid Handling Oy", Финляндия (изготовитель - фирма "Hirschmann Laborgerate GmbH & Co. KG", Германия)
Адрес: Laippatie 1, 00880 Helsinki, Finland
Контакты: +358 9 773 861, факс +358 9 773 86 200
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ. МП.3026-2020. |
Поверители
Скачать
|
Описание типа РБ 03 02 7755 20 [2020-11-19]
rb-03-02-7755-20_2020-11-19.pdf
|
Скачать |
Описание типа
Назначение
Дозаторы бутылочные Sartorius (далее - дозаторы) предназначены для измерения объема при дозировании жидкостей.
Область применения - научно-исследовательские и производственные лаборатории, химическая и микробиологическая промышленность.
Описание
Принцип работы дозаторов основан на создании в цилиндре попеременно вакуума или избыточного давления, в результате чего в трубку заполнения всасывается или сливается из трубки слива дозируемая жидкость. Дозатор состоит из цилиндра с поршнем и трубки слива. Дозатор устанавливается на бутылку с жидкостью. Использование адаптеров позволяет устанавливать дозатор на бутылки с различными горловинами. Объем дозы устанавливается с помощью регулятора объема, который ограничивает уровень поднятия поршня. При поднятии поршня дозатор заполняется жидкостью. Слив происходит через трубку слива.
Дозаторы выпускают следующих модификаций: Biotrate, Prospenser, Prospenser Plus.
Дозатор Biotrate имеет цифровой дисплей, на котором отображаются значения как всасываемого объема дозируемой жидкости, так и сливаемого.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
Внешний вид дозаторов приведен на рисунках 1-3.

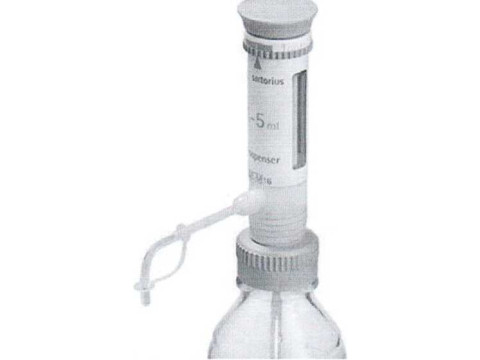

Рисунок 1 - Внешний вид дозатора Prospenser
Рисунок 2 - Внешний вид дозатора Prospenser Plus

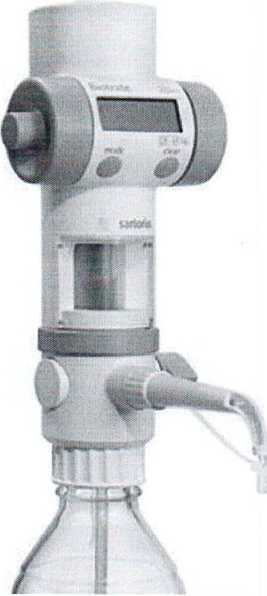

Рисунок 3 - Внешний вид дозатора Biotrate
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики дозаторов приведены в таблицах 1-2.
Таблица 1
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - диапазон температур окружающей среды, °C - относительная влажность |
от плюс 18 до плюс 40 до 80% при 25 °C |
|
Условия транспортирования: - диапазон температур окружающей среды, °C - относительная влажность |
от минус 20 до плюс 40 до 98% при 25 °C |
Таблица 2
|
Диапазон объёмов цозирования, мл |
Дискретность установки, мл |
Номинальный объем дозы, мл |
Пределы допускаемого относительного отклонения среднего арифметического значения фактического объёма дозы от номинального, % |
Предел допускаемого относительного среднего квадратического отклонения фактического объёма дозы при доверительной вероятности у=0,95, % |
|
1 |
2 |
3 |
4 |
5 |
|
Дозатор бутылочный Biotrate | ||||
|
От 1 до 10 |
0,01 |
1 |
± 5,0 |
2,5 |
|
5 |
±2,0 |
2,0 | ||
|
10 |
± 1,0 |
1,0 | ||
|
От 2 до 20 |
0,01 |
2 |
± 5,0 |
2,5 |
|
10 |
±2,0 |
2,0 | ||
|
20 |
± 1,0 |
1,0 | ||
|
От 5 до 50 |
0,01 |
5 |
±5,0 |
2,5 |
|
25 |
±2,0 |
2,0 | ||
|
50 |
± 1,0 |
1,0 | ||
|
Дозатор бутылочный Prospenser | ||||
|
От 0,2 до 1,0 |
0,05 |
0,2 |
±5,0 |
5,0 |
|
0,5 |
± 2,0 |
3,0 | ||
|
1,0 |
± 1,0 |
2,0 | ||
|
От 0,4 до 2,0 |
0,05 |
0,4 |
± 5,0 |
5,0 |
|
1,0 |
± 2,0 |
3,0 | ||
|
2,0 |
± 1,0 |
2,0 | ||
|
От 1 до 5 |
0,1 |
1,0 |
± 5,0 |
2,5 |
|
2,5 |
± 2,0 |
2,0 | ||
|
5,0 |
± 1,0 |
1,0 | ||
|
От 2 до 10 |
0,25 |
2 |
± 5,0 |
2,5 |
|
5 |
± 2,0 |
2,0 | ||
|
10 |
± 1,0 |
1,0 | ||
|
От 5 до 30 |
0,50 |
5 |
± 5,0 |
2,5 |
|
15 |
±2,0 |
2,0 | ||
|
30 |
± 1,0 |
1,0 | ||
|
От 10 до 60 |
1,0 |
10 |
± 5,0 |
2,5 |
|
30 |
±2,0 |
2,0 | ||
|
60 |
± 1,0 |
1,0 | ||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
Дозатор бутылочный Prospenser Plus | ||||
|
От 0,2 до 1,0 |
0,05 |
0,2 |
± 5,0 |
5,0 |
|
0,5 |
±2,0 |
3,0 | ||
|
1,0 |
± 1,0 |
2,0 | ||
|
От 0,4 до 2,0 |
0,05 |
0,4 |
±5,0 |
5,0 |
|
1,0 |
±2,0 |
3,0 | ||
|
2,0 |
± 1,0 |
2,0 | ||
|
От 1 до 5 |
0,1 |
1,0 |
± 5,0 |
2,5 |
|
2,5 |
±2,0 |
2,0 | ||
|
5,0 |
± 1,0 |
1,0 | ||
|
От 2 до 10 |
0,25 |
2 |
± 5,0 |
2,5 |
|
5 |
±2,0 |
2,0 | ||
|
10 |
± 1,0 |
1,0 | ||
|
От 5 до 30 |
0,50 |
5 |
± 5,0 |
2,5 |
|
15 |
±2,0 |
2,0 | ||
|
30 |
± 1,0 |
1,0 | ||
|
От 10 до 60 |
1,0 |
10 |
±5,0 |
2,5 |
|
30 |
±2,0 |
2,0 | ||
|
60 |
± 1,0 |
1,0 | ||
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки дозаторов:
- дозатор;
- 3 бутылочных адаптера;
- руководство по эксплуатации;
- сертификат соответствия.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Sartorius Biohit Liquid Handling Оу», Финляндия.
МРБ МП.3026-2020 «Дозаторы бутылочные Sartorius. Методика поверки».
Заключение
Дозаторы бутылочные Sartorius соответствуют требованиям документации фирмы «Sartorius Biohit Liquid Handling Оу», Финляндия.
Межповерочный интервал: не более 12 месяцев.
Межповерочный интервал в СЗМ в Республике Беларусь: не более 12 месяцев.
