Дозаторы бутылочные VITLAB
| Номер в ГРСИ РФ: | РБ 03 07 5666 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Дозаторы |
| Производитель / заявитель: | "VITLAB GmbH", Германия |
Дозаторы бутылочные VITLAB (далее - дозаторы) предназначены для отбора и дозирования жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5666 20 |
| Наименование | Дозаторы бутылочные VITLAB |
| Год регистрации | 2020 |
| Номер сертификата | 13595 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2025-07-30 |
| Получатель сертификата | фирма "VITLAB GmbH", Германия (DE) |
Производитель / Заявитель
фирма "VITLAB GmbH"
Адрес: Linus-Pauling-Str. 1,63762 Grossostheim
Контакты: TEL: +49(0)6026 9 77 99-0 FAX: +49(0)6026 9 77 99-30
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.2499-2015 (изменения №1, 2). |
Поверители
Скачать
|
Описание типа РБ 03 07 5666 20 [2021-01-20]
rb-03-07-5666-20_2021-01-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5666 20 [2015-08-27]
rb-03-07-5666-20_2015-08-27.pdf
|
Скачать |
Описание типа
Назначение
Дозаторы бутылочные VITLAB (далее - дозаторы) предназначены для отбора и дозирования жидкостей.
Область применения - научно-исследовательские и производственные лаборатории, химическая и микробиологическая промышленность.
Описание
Принцип работы дозаторов основан на создании в цилиндре попеременно вакуума или избыточного давления, в результате чего в трубку заполнения всасывается или сливается из трубки слива дозируемая жидкость. Дозатор состоит из цилиндра с поршнем и трубкой слива. Дозатор устанавливается на бутылку с жидкостью. Использование адаптеров позволяет устанавливать дозатор на бутылки с различными горловинами. Объем дозы устанавливается с помощью регулятора объема, который ограничивает уровень поднятия поршня. При поднятии поршня дозатор заполняется жидкостью. Слив происходит через трубку слива.
Дозаторы выпускают следующих модификаций:
- ТА2 - дозатор с варьируемым объемом дозирования с клапанной пружиной, изготовленной из тантала (Та) или платинистого иридия (Pt-lr).
- genius2 и simplex2 - дозаторы с варьируемым объемом дозирования.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

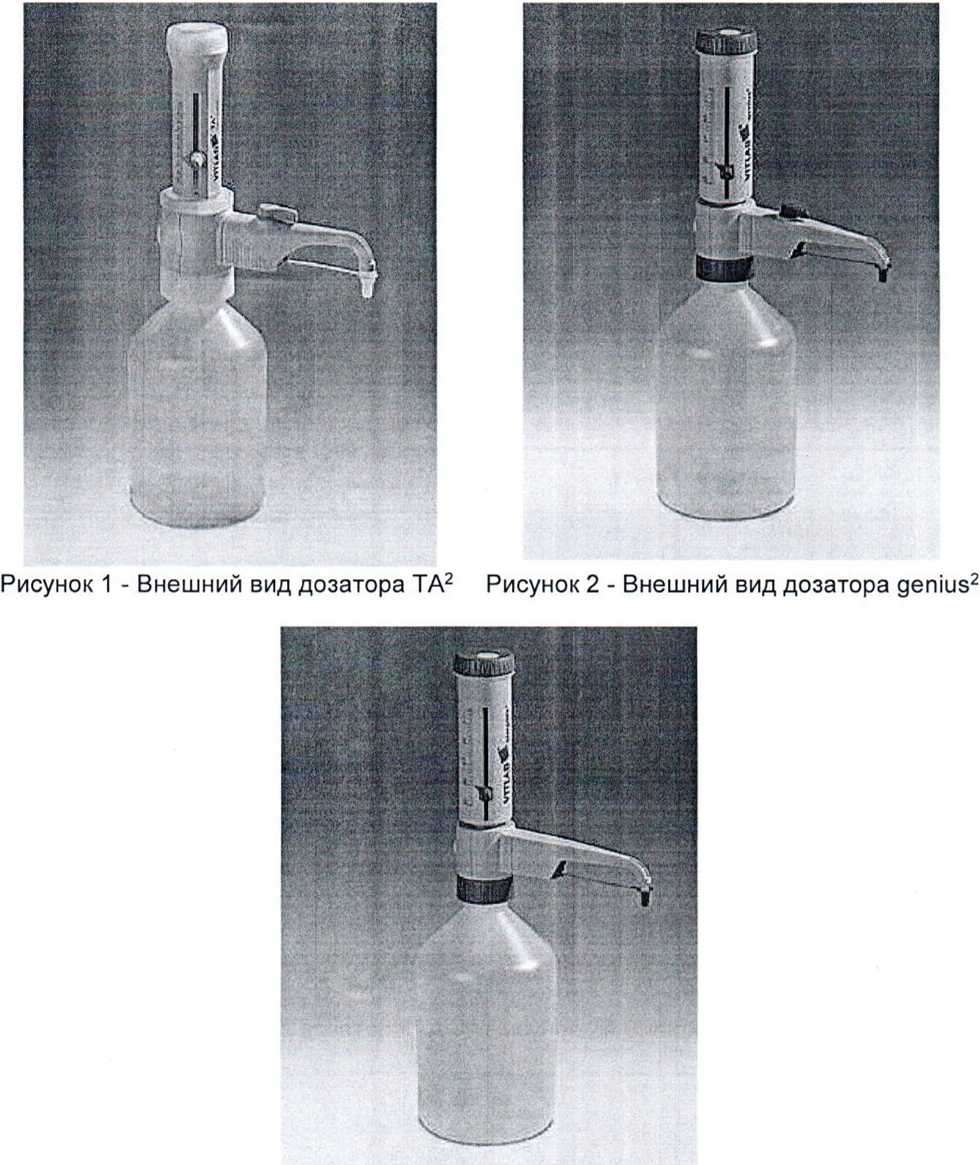

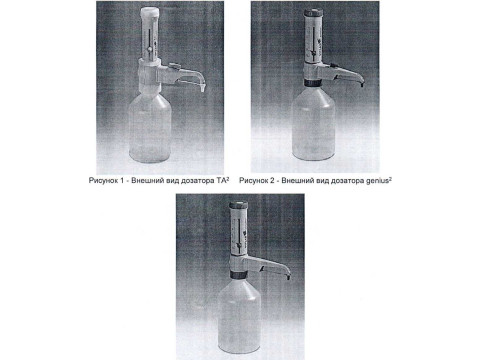

Внешний вид дозаторов приведен на рисунках 1-3.
Рисунок 3 - Внешний вид дозатора simplex2
ревел,
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики дозаторов приведены в таблицах 1-2.
Таблица 1
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: -диапазон температур окружающей среды, °C - относительная влажность |
от плюс 15 до плюс 40 до 80% при 25 °C |
|
Условия транспортирования: - диапазон температур окружающей среды, °C - относительная влажность |
от минус 20 до плюс 40 до 98% при 25 °C |
Таблица 2
|
Диапазон дозируемых объёмов, мл |
Дискретность установки, мл |
Номинальный объем дозы, мл |
Пределы допускаемого относительного отклонения среднего арифметического значения фактического объёма дозы от номинального, % |
Предел допускаемого относительного среднего квадратического отклонения фактического объёма дозы при доверительной вероятности у=0,95, % |
|
Дозатор бутылочный VITLAB ТА2 | ||||
|
1,0-10,0 |
0,2 |
1 |
±3,0 |
2,0 |
|
5 |
±1,0 |
0,8 | ||
|
10 |
±0,5 |
0,4 | ||
|
Дозаторы бутылочные VITLAB genius2 и simplex2 | ||||
|
0,2-2,0 |
0,05 |
0,2 |
± 3,0 |
2,0 |
|
1.0 |
±1,0 |
0,8 | ||
|
2,0 |
±0,5 |
0,4 | ||
|
0,5-5,0 |
0,1 |
0,5 |
±3,0 |
2,0 |
|
2,5 |
±1,0 |
0,8 | ||
|
5,0 |
±0,5 |
0,4 | ||
|
1,0-10,0 |
0,2 |
1,0 |
±3,0 |
2,0 |
|
5,0 |
±1,0 |
0,8 | ||
|
10,0 |
± 0,5 |
0,4 | ||
|
2,5-25,0 |
0,5 |
2,5 |
± 3,0 |
2,0 |
|
15,0 |
±1,0 |
0,8 | ||
|
25,0 |
±0,5 |
0,4 | ||
|
5,0-50,0 |
1,0 |
5,0 |
± 3,0 |
2,0 |
|
25,0 |
±1,0 |
0,8 | ||
|
50,0 |
±0,5 |
0,4 | ||
|
10,0-100,0 |
1,0 |
10,0 |
± 3,0 |
2,0 |
|
50,0 |
±1,0 |
0,8 | ||
|
100,0 |
± 0,5 |
0,4 | ||
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки дозаторов указан в таблице 3.
Таблица 3_______
Дозатор бутылочный VITLAB ТА2____________________
Дозатор________
Телескопическая всасывающая трубка___________________________________
Рабочий ключ________________________________________________________
Адаптеры для бутылок GL 28/S 28 (ETFE), GL 32 (ETFE), S 40 (PTFE)___
Инструкция по применению_____________________________________________
Сертификат соответствия__
Трубка обратного слива (поставляется по дополнительному заказу)___________
Рециркуляционный клапан (поставляется по дополнительному заказу)________
__________________Дозатор бутылочный VITLAB genius2
Дозатор________________________________________________________________
Телескопическая всасывающая трубка___________________________________
Рабочий ключ________________________________________________________
Трубка обратного слива_________________________________________________
Рециркуляционный клапан_____________________________________________
Для номинальных объемов 1 - 10 мл адаптеры для бутылок GL 25, GL 28/S 28, GL 32, GL 38, S 40___
Для номинальных объемов 25 - 100 мл адаптеры для бутылок GL 32, GL 38,
S40_______________________________________________________
Инструкция по применению_____________________________________________
Сертификат соответствия__
___________________Дозатор бутылочный VITLAB simplex2__________________ Дозатор________________________________________________________________
Телескопическая всасывающая трубка___________________________________
Рабочий ключ__
Для номинальных объемов 1 - 10 мл адаптеры для бутылок GL 25, GL 28/S 28, GL 32, GL 38, S 40___________________________________________________________
Для номинальных объемов 25 - 100 мл адаптеры для бутылок GL 32, GL 38,
S 40_________________
Инструкция по применению_____________________________________________
Сертификат соответствия
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «VITLAB GmbH», Германия.
МРБ МП.2499-2015 «Дозаторы бутылочные, дозаторы пипеточные механические, одно и многоканальные VITLAB. Методика поверки».
Заключение
Дозаторы бутылочные VITLAB соответствуют требованиям документации фирмы «VITLAB GmbH», Германия.
Межповерочный интервал: не более 12 месяцев.
Межповерочный интервал в СЗМ в Республике Беларусь: не более.4-2 месяцев.
государственный гумст! Ч
1 измерений/ /I
У /
\А-7Я Док>иеятов/ //
