Анализаторы ртути РА-915М

Назначение

Анализаторы ртути РА-915М предназначены для измерений массовой концентрации паров ртути в атмосферном воздухе, воздухе жилых и производственных помещений в полевых и лабораторных условиях, а также для измерений содержания ртути в других объектах (газах, водах, почвах, пищевых продуктах, почвах, углеводородном сырье, биосредах) в соответствии с аттестованными и стандартизованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Описание

Принцип действия анализаторов основан на дифференциальном атомно-абсорбционном методе измерения массовой концентрации паров ртути, который реализуется с помощью зеемановской поляризационной спектроскопии с высокочастотной модуляцией.

Источник излучения помещен в постоянное магнитное поле, под действием которого резонансная линия ртути с длиной волны 254 нм расщепляется на ряд зеемановских компонент, часть из которых остается в области максимального поглощения ртути и является аналитической линией, а другая часть, выходящая за пределы контура поглощения, формирует опорный сигнал. Разделение этих линий во времени происходит с помощью поляризационного модулятора. При появлении атомов ртути происходит поглощение резонансного излучения на длине волны аналитической линии, что вызывает появление разностного сигнала, пропорционального концентрации атомов ртути.

Конструктивно анализаторы выполнены в виде моноблока. Источник излучения, помещенный в зазор между полюсными наконечниками постоянного магнита, возбуждается высокочастотным генератором. Излучение последовательно проходит через поляризационный модулятор. управляемый драйвером модулятора, аналитическую кювету (одно- или многоходовую) и регистрируется фотодетектором, сигнал с которого поступает на блок электронной обработки. Подача проб в кювету анализатора происходит под действием встроенного или внешнего побудителя расхода.

Управление работой анализаторов, обработка измерительной информации и расчет результатов анализа проб осуществляется при помощи специального программного обеспечения. Анализаторы могут работать под управлением как встроенного, так и автономного программного обеспечения, установленного на персональном компьютере.

При работе под управлением встроенного программного обеспечения производятся измерения массовой концентрации паров ртути с выводом результатов измерений на дисплей и возможностью сохранения измерительной информации в энергонезависимой памяти анализатора для последующей передачи на персональный компьютер.

При работе под управлением автономного программного обеспечения формируется цифровой выходной сигнал анализатора, поступающий через USB-порт в персональный компьютер для последующей обработки. Выходной сигнал анализаторов отображается на экране монитора и сохраняется на жестком диске персонального компьютера и выражается также в единицах массовой концентрации паров ртути, а после интегрирования за выбранный промежуток времени (при заданном объемном расходе воздуха) - в единицах массы ртути.

Внешний вид анализаторов представлен на рисунке 1.

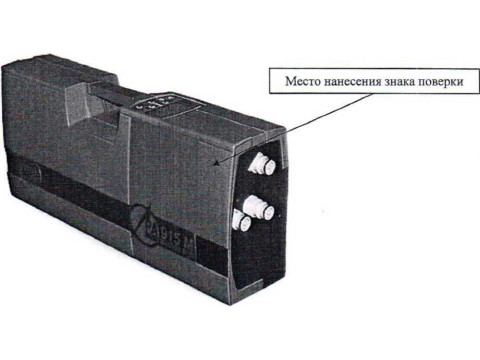

Рисунок 1 - Общий вид анализатора ртути РА-915М

Программное обеспечение

Анализаторы оснащены встроенным и автономным программным обеспечением (ПО) для управляющего компьютера.

К метрологически значимой части встроенного ПО анализаторов относится всё ПО.

Таблица 1 - Идентификационные данные ПО

Примечание - значения цифрового идентификатора ПО, указанные в таблице, относятся только к ПО указанных версий.

Встроенное программное обеспечение выполняет следующие функции:

- сбор и обработка измерительной информации от фотоприемника анализатора;

- управление работой анализатора без подключения к персональному компьютеру;

- вычисление результатов измерений и вывод их на дисплей;

- формирование цифрового выходного сигнала через USB-порт на персональный компьютер для дальнейшей обработки при работе с анализатором, подключенным к персональному компьютеру;

- сохранение измерительной информации во встроенной памяти а^4й^рра'\При автономной работе анализатора для последующей передачи на

компьютер через USB-порт.                                      \\            )/

Метрологически значимой частью автономного программного обеспечения РАПИД является динамически подключаемая библиотека RapidMetrology.dll. которая выполняет следующие функции:

- управление работой анализатора, подключенного к персональному компьютеру;

- сбор и обработка данных, поступающих от анализатора через USB-порт;

- формирование интегрального выходного сигнала анализатора;

- градуировка анализатора с использованием выходного сигнала и вычисление результатов измерений с ее использованием;

- сохранение результатов измерений на жестком диске персонального компьютера;

- создание отчетов по результатам измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании последних.

Технические характеристики

Знак утверждения типа

наносится на шильд анализаторов и титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4

Поверка

осуществляется по документу МП-242-1811-2014 «ГСИ. Анализаторы ртути^^^51^^етоди-

ка поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеев^’/ю.^|$014^

\\ \ 6е'^££ь/ 11

V. \Длядо«У“'®ту/ /г

Основные средства поверки:

- стандартные образны состава водных растворов ионов ртути ГСО 8004-93 (массовая концентрация ионов ртути 1 г/дм3, ПГ ± 1 % для доверительной вероятности 0,95);

- ротаметр РМ-02-0,25 ГУЗ, рег.№ 19325-12 (диапазон объемного расхода до 250 дм^/ч, пределы допускаемой основной приведенной погрешности ± 2,5 %);

- ротаметр модель 679 типа ротаметр 20. рег.№ 8684-82 (диапазон объемного расхода от 1 до 20 дм3/мин, пределы допускаемой основной приведенной погрешности ± 5 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на лицевую панель анализатора, как показано на рисунке 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия

ТУ 4215-951-45549798-2014. Анализаторы ртути РА-915М. Технические условия
