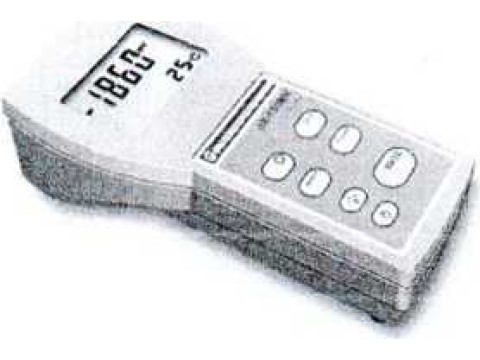

рН-метры рН-150МИ и иономеры модификаций рХ-150МИ, рХ-150.1МИ и рХ-150.2МИ

Назначение

pH-метры рН-150МИ и иономеры модификаций рХ-150МИ, рХ-150.1 МИ и рХ-150.2МИ (далее - приборы) предназначены для измерения показателя активности ионов водорода (pH), показателя активности других одновалентных и двухвалентных ионов (рХ), окислительно-восстановительного потенциала (Eh) и температуры (t) водных растворов, а также для непосредственного измерения pH мяса и мясопродуктов.

Описание

Приборы состоят из:

- первичных измерительных преобразователей: измерительных электродов, электродов сравнения (далее - электродная система) и термодатчиков;

- вторичных измерительных преобразователей (далее - преобразователь);

- комплекта принадлежностей для выполнения измерений.

Работа преобразователей основана на преобразовании электродвижущей силы (ЭДС) электродной системы, термодатчика и других первичных датчиков в пропорциональное по величине напряжение, преобразуемое в дальнейшем в сигналы информации, индицируемые на цифровом отсчетном устройстве (например, pH, рХ, температура и др.).

pH-метры модели рН-150МИ предназначены для измерения pH, Eh, и t в водных растворах, а также непосредственного измерения pH мяса и мясопродуктов в производственных условиях.

В зависимости от вида определяемых ионов, иономеры модели рХ-150МИ изготавливаются в трех исполнениях:

рХ-150МИ - предназначен для измерения pH, рХ и массовой концентрации (сХ) других одновалентных и двухвалентных ионов, Eh и t водных растворов.

рХ-150.1 МИ - предназначен для измерения рХ и массовой доли (сХ) нитрат-ионов, а также t в водных растворах проб растительной, пищевой продукции, почв, природных и сточных вод.

рХ-150.2МИ - предназначен для измерения рХ и массовой концентрации (сХ) ионов натрия, а также pH и t в химически обессоленной воде и конденсате пара котлов высокого давления и турбин, а так же для использования в системах химического контроля за состоянием Н+-катионитовых фильтров.

ля документца

И,

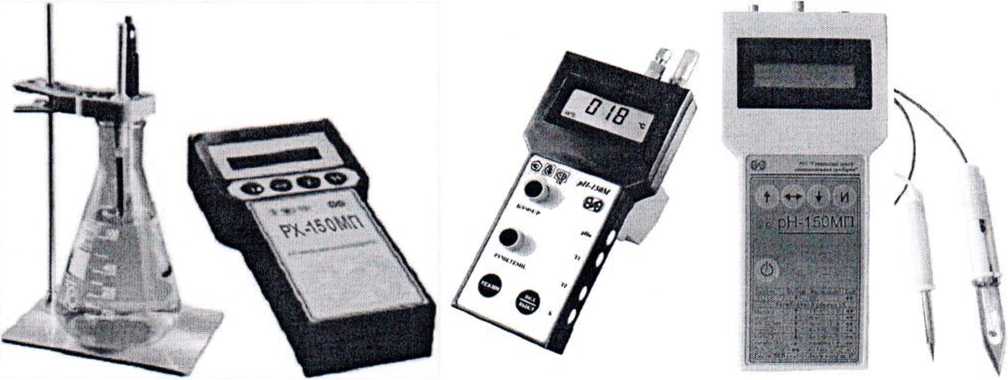

Рис.1. Фотография внешнего вида pH-метров рН-150МИ и иономеров модифи^

рХ-150.1 МИ и рХ-150.2МИ.

rocwapc>“eia'ui' Sac:» издании Республики Беларусь

Технические характеристики

Диапазоны измерений и цена наименьшего разряда цифрового отсчетного устройства (дискретность) преобразователя приведены в таблице 1.

Таблица 1

Примечание - Диапазоны измерений приборов в режимах pH, рХ и сХ приводятся в эксплуатационной документации, находятся внутри диапазонов показаний преобразователей и определяются диапазонами измерений конкретных типов электродов, используемых с прибором.

Пределы допускаемой основной абсолютной погрешности приведены в таблице 2:

Таблица 2__

I Государственный реестр] • средств измерений / \ Республики Беларусь / \Д.’1я документов/

Питание преобразователей осуществляется от автономного источника, состоящего из четырех элементов напряжением от 1,25 В до 1,5 В (допускается применение любого другого автономного источника с напряжением от 5 до б В).

Предусмотрено так же питание преобразователей через блок сетевого питания от сети однофазного переменного тока напряжением (220 ± 22) В.

Потребляемая мощность от сети переменного тока при номинальном напря- 8,0 жении питания, В А, не более

Габаритные размеры, мм, не более                                           200x95x55

Масса, кг, не более:

- преобразователя

- прибора

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет

Условия эксплуатации:

- диапазон температуры окружающего воздуха, °C                    от 5 до 40;

- относительная влажность воздуха, %                              до 90 при 25 °C;

- диапазон атмосферного давления, кПа                              от 84 до 106,7;

мм рт.ст.                           от 630 до 800.

Знак утверждения типа

наносится на корпус преобразователя в виде наклейки и на формуляр методом компьютерной графики.

Комплектность

Комплектность приборов приведена в таблице 3.

Таблица 3

\+я ■'WMem-os/

Примечание - Формуляр включает методику поверки

Поверка

осуществляется по документам:

- pH-метр рН-150МИ. Формуляр ГРБА.414318.001 ФО, Приложение А "Методика поверки";

- Иономер рХ-150.2.МИ. Формуляр ГРБА.414318.002-02ФО, Приложение А "Методика поверки";

- Иономер рХ-150МИ. Формуляр ГРБА.41.4318.002ФО, Приложение А "Методика поверки";

- Иономер рХ-150.1 МИ. Формуляр ГРБА.414318.002-01 ФО, Приложение А "Методика поверки";

согласованными ГЦИ СИ ФГУ "Менделеевский ЦСМ" (Центральное отделение) 20 августа 2009 г.

Основные средства поверки:

- буферные растворы - рабочие эталоны pH 2-го разряда, ГОСТ 8.120-99;

- химические реактивы или ГСО состава водных растворов (катионов и анионов);

- калибратор напряжения постоянного тока, ГОСТ 8.027-2001;

- магазин сопротивлений, диапазон изменений сопротивления от 0 до 104 Ом, класс 0,02;

- термометры ртутные, диапазоны измерений от 0 до 50 °C, от 50 до 100 °C, цена деления

0,5 °C.

Сведения о методах измерений

РД 52.24.361-2008 Массовая концентрация хлоридов в водах. Методика выполнения измерений

потенциометрическимским методом с ионселективным электродом.

РД 52.24.360-2008 Массовая концентрация фторидов в водах. Методика выполнения измерений потенциометрическим методом с ионселективным электродом

РД 52.24.495-2005 Водородный показатель и удельная электрическая проводимость вод. Методика выполнения измерений электрометрическим методом

ГОСТ 29270-95 Продукты переработки плодов и овощей. Методы определения нитратов

РД 52.24.367-2010 Массовая концентрация нитратов в водах. Методика выполнения измерений

потенциометрическим методом с ионселективным электродом

ГОСТ 4386-89 Вода питьевая. Методы определения массовой концентрации фторидов.

РД 52.24.365-2008 Массовая концентрация натрия в водах. Методика выполнения измерений

потенциометрическим методом с ионселективным электродом.

Нормативные документы

ГОСТ 8.120-99 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений pH

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4215-051-89650280-2009 «pH-метры рН-150МИ и иономеры модификации рХ-150МИ, рХ-150.1 МИ и рХ-150.2МИ».

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды;

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
