Иономер лабораторный И-160

Назначение

Иономер лабораторный типа И-160 (И-160.1) (в дальнейшем - прибор), предназначен для измерения активности одновалентных и двухвалентных анионов и катионов (рХ), окислительно-восстановительных потенциалов (Eh) и температуры в водных растворах проб растительной, пищевой продукции, почв, технологических растворов, природных и сточных вод с представлением результатов в цифровой форме и в виде аналогового сигнала напряжения постоянного тока. Прибор позволяет производить индикацию результатов измерения в единицах концентрации ионов.

Прибор применяется в лабораториях промышленных предприятий и научно-исследовательских учреждений в различных отраслях народного хозяйства.

Описание

Работа прибора основана на преобразовании э.д.с. электродной системы и других источников э.д.с. в пропорциональное по величине напряжение, преобразуемое в дальнейшем в цифровой код и аналоговый выходной сигнал.

Прибор является квазимногоканальным (для исполнения И-160), т.е. в энергонезависимой памяти прибора сохраняются настроечные константы девяти электродных систем.

Прибор совместно работает с ПЭВМ. Связь осуществляется через последовательный асинхронный интерфейс по стыку С2 в соответствии с ГОСТ18145.

Основные технические характеристики

Пределы допускаемых значений основной абсолютной погрешности прибора Л:

1) в режиме измерения рХ (pH), рХ                ± 0,020 для одновалентных ионов

± 0,040 для двухвалентных ионов

2) в режиме измерения э.д.с., мВ                 ±1,0

3) в режиме измерения температуры, °C          ±0,5

Предел допустимого значения основной приведеной погрешности аналоговых выходных напряжений от 0 до 2В и от 0 до 100 мВ соответствует ± 0,5 %. Выходные сопротивления не более 5 Ом и 200 Ом соответственно.

Изменение показаний прибора за 8 ч непрерывной работы не превышает 0,5 значения предела допускаемой основной абсолютной погрешности.

Прибор обеспечивает индикацию показаний в режиме измерения концентрации (С) - с точностью плюс - минус 5 единиц дискретности для одновалентных ионов и плюс - минус 7 единиц дискретности для двухвалентных.

Прибор обеспечивает в режиме “Контроль” автоматическую диагностику параметров электродной системы (значений рХи, Еи, Ks).

12

Входное сопротивление прибора не менее 1x10 Ом.

Средняя наработка на отказ прибора 12000 ч.

Средний срок службы прибора -10 лет.

2

Знак Государственного реестра

Знак Государственного реестра наносится на лицевую панель и паспорт прибора.

Комплектность

В комплект поставки прибора входит:

Поверка

Методы и средства поверки в соответствии с МТИС2.840.001 Д2. и МП 246-97

Перечень основного оборудования, необходимого для поверки:

Потенциометр постоянного тока

Магазин сопротивлений

Имитатор электродной системы.

Цифровой вольтметр

Мегаомметр

Секундомер

Тераомметр

Диапазон изменения напряжения от 0 до 1,9 В, класс точности 0,015

Класс 0,02, диапазон изменения 4 сопротивления от 0 до 10 Ом. Погрешность плюс минус 5мВ, диапазон выходных напряжений от 0 до 2011 мВ. Класс 0,05/0,02

Диапазон измерения от 0 до 500 МОм, развиваемое напряжение 500 В. Класс 2,0

Рабочее напряжение 105 В; диапазон измерения от 0 до 1013 Ом, класс точности 2,5

Оттиск поверительного клейма наносится на винт, соединяющий крышку с основанием корпуса на задней стенке прибора. Место нанесения клейма показано на рисунке.

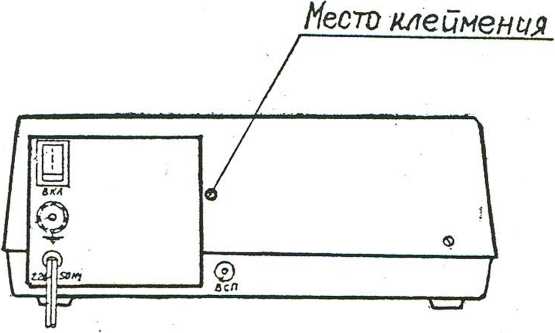

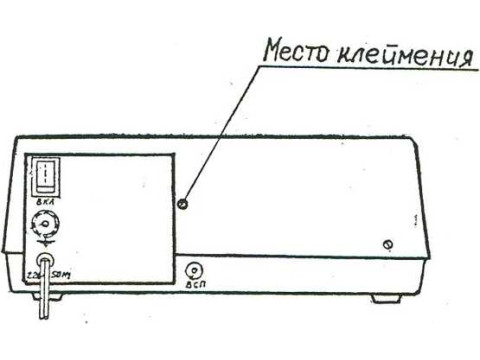

Рис. Место нанесения клейма

3

Нормативные документы

Прибор соответствует требованиям ГОСТ27662, группы 2 по ГОСТ22261 технических условий ТУ РБ 14694395.003-97.

Заключение

Иономер лабораторный типа И-160    (И-160.1) соответствует требованиям

ГОСТ27662, ГОСТ22261, ТУ РБ 14694395.003-97.
