Иономеры лабораторные И-160М

Назначение

Иономеры лабораторные И-160М (далее - приборы) предназначенные для измерения температуры анализируемой среды, автоматического преобразования электрических входных сигналов, поступающих от первичных преобразователей активности ионов или окислительно-восстановительного потенциала водных растворов, в пропорциональные сигналы измерительной информации, индицируемые на цифровом показывающем устройстве, а так же в аналоговые и цифровые выходные сигналы.

Приборы могут применяться для измерения активности одновалентных и двухвалентных анионов и катионов (рХ), окислительно-восстановительного потенциала (Eh), температуры (Т), а так же концентрации ионов (сХ) в водных растворах (в соответствии с утвержденными методиками измерений) и предназначены для использования в лабораториях промышленных предприятий и научно-исследовательских учреждений в различных отраслях народного хозяйства.

Описание

Принцип действия

Приборы состоят из измерительного преобразователя (далее - преобразователь) и комплекта принадлежностей для измерения (рис.1).

Работа преобразователя основана на преобразовании ЭДС электродной системы в пропорциональное по величине напряжение, преобразуемое в дальнейшем в сигналы измерительной информации, индицируемые на цифровом показывающем устройстве.

Приборы исполнения И-160М являются квазимногоканальными, т.е. в энергонезависимой памяти преобразователя сохраняются настроечные константы девяти электродных систем.

Приборы совместно работают с ПЭВМ. Связь осуществляется через последовательный асинхронный интерфейс по стыку С2 в соответствии с ГОСТ 18145-81 .

Пломба от несанкционированного доступа наносится на винт, соединяющий крышку с основанием корпуса прибора (рис.2). Оттиск поверительного клейма наносится на лицевую панель преобразователя (рис.1).

к'/ /Е х*\

/Г / v’b \ \\

Н J

V V 1 /

<

fc i

Место нанесения поверительного клейма

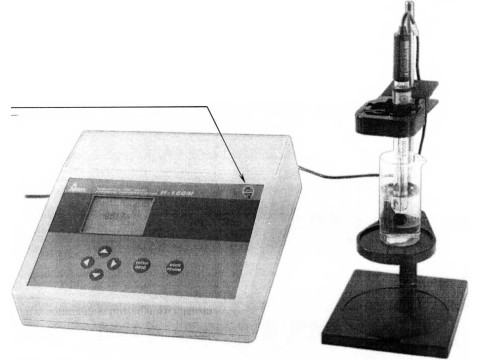

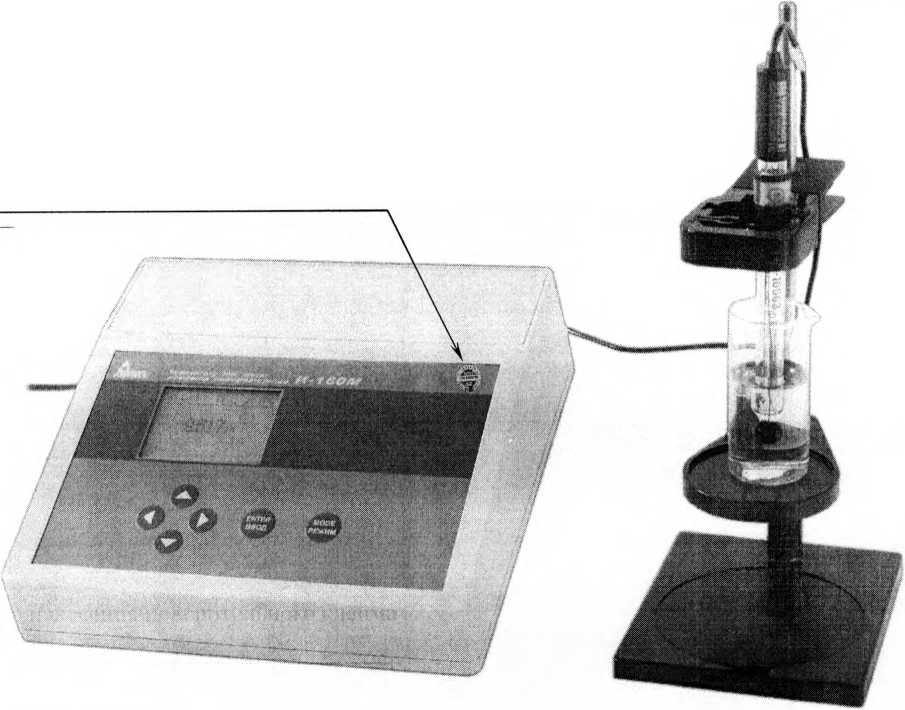

Рис. 1 Иономер лабораторный И-160М.

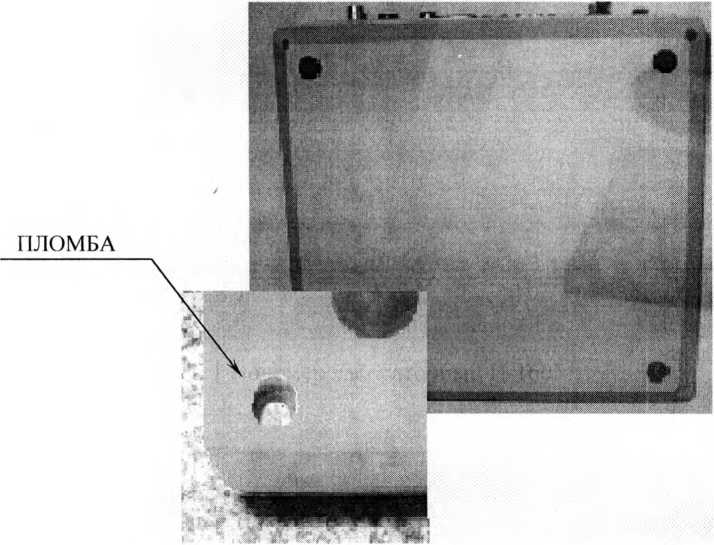

Рис. 2 Схема пломбировки иономера лабораторного И-160М

Описание типа средств измерений

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Пределы допускаемых значений основной абсолютной погрешности преобразовате

лей приведены в таблице 1.

Таблица 1

2. Диапазоны показаний (измерений) и цены единиц младшего разряда (дискретности) преобразователей приведены в таблице 2.

Таблица 2

3. Пределы допускаемых значений дополнительных погрешностей преобразователей, обусловленных изменением внешних влияющих величин в пределах рабочей области применения, приведены в таблице 3.

4. Предел допускаемого значения основной приведенной погрешности выходных напряжений преобразователей на аналоговых выходах «2 В» и «100 мВ» при нагрузках соответственно 4 кОм и 50 кОм соответствует ± 0,25 %.

5. Изменение показаний преобразователей за 8 ч непрерывной работы не превышает 0,5 значения предела допускаемой основной абсолютной погрешности.

6. Приборы сохраняют работоспособность в следующих рабочих условиях:

- температура окружающего воздуха от 10 до 35 °C;

- атмосферное давление от 84 до 106,7 кПа;

- относительная влажность окружающего воздуха до 80 % при 25 °C;

- рабочий диапазон температуры анализируемой среды определяется типом используемых электродов.

Таблица 3

7. Преобразователи обеспечивают индикацию показаний в режиме измерения концен

трации с точностью, приведенной в таблице 4.

Таблица 4

8. Зависимость концентрации ионов от измеряемой активности (рХ) следующего вида

сХ=10'рХ,

где сХ - молярная концентрация, моль/л;

сХ = М-10’рХ,

где сХ - массовая концентрация, г/л;

М - молярная масса иона, г/моль;

сХ = |п| • 1О'рХ,

где сХ - молярная концентрация эквивалента, моль/л; п - валентность иона.

9. Преобразователи обеспечивают работу с электродными системами, имеющими следующие характеристики:

1) зависимость ЭДС электродной системы от измеряемой активности при измерениях в режиме ручной и автоматической термокомпенсации следующего вида

Е Еи + St ■ (рХ - рХи),                                    (4)

где Е - ЭДС электродной системы, мВ;

Еи, рХи - координаты изопотенциальной точки электродной системы, мВ и рХ соответственно.

St - значение крутизны электродной системы при данной температуре t °C. мВ/рХ;

5, =-0,1984-(273,16 +Г)- — ,                                 (1 2 3 4 5 6 7 8 9)

п

где Ks - коэффициент, равный 0,8 ... 1,2, позволяющий учитывать отклонение крутизны электродной системы от теоретического значения, для которого Ks = 1;

t - температура анализируемого раствора, ° С;

п - коэффициент, зависящий от вида и валентности иона:

одновалентные катионы,          n = 1;

одновалентные анионы,           п - - 1;

двухвалентные катионы,         п = 2;

двухвалентные анионы,          п = - 2.

Значения координат изопотенциальной точки в пределах:

Е„ - от минус 3000 мВ до плюс 3000 мВ;

рХи- от минус 20 рХ до плюс 20 рХ.

2) зависимость ЭДС электродной системы от измеряемой активности без применения термокомпенсации следующего вида

Е = Ео + S ■ рХ,                                          (6)

где Е - ЭДС электродной системы, мВ;

Ео - значение ЭДС электродной системы в начальной точке диапазона измерения, мВ;

S - значение крутизны электродной системы, мВ/рХ.

Значение ЭДС электродной системы в начальной точке диапазона измерения в пределах:

Ео - от минус 3000 мВ до плюс 3000 мВ.

Значения S20 (при температуре раствора 20 °C), реализуемые в преобразователях приведены в таблице 5.

Таблица 5   ______________________________________________________________

tycr К ■ (1 + Rh3m)j                                                   (7)

где RHiM - значение сопротивления цепи измерительного электрода, ГОм;

К - постоянный коэффициент, равный 5 с/ГОм.

15. Время установления рабочего режима преобразователя - 30 мин. Продолжительность непрерывной работы должно быть не менее 8 ч. Время перерыва до повторного включения 30 мин.

16. Питание преобразователей от сети переменного тока напряжением (220 ± 22)В частотой (50 ± 0,5) Гц.

17. Мощность, потребляемая преобразователями, не превышает (при номинальном значении напряжения питания) 20 В"А.

18. Габаритные размеры преобразователя, не более 290 х 280 х 100 мм.

19. Масса не более: преобразователя 2,5 кг, прибора, 5 кг;

20. Средняя наработка на отказ приборов 12000 ч.

21. Средний срок службы приборов 10 лет.

22. Приборы по требованиям безопасности соответствуют ГОСТ 12.2.091-2002. При этом степень защиты приборов от поражения электрическим током II (категория монтажа II, степень загрязнения 2).

23. Электрическая изоляция преобразователей выдерживает без пробоя и перекрытия испытательное синусоидальное напряжение (среднеквадратическое значение):

- 3,0 кВ - между цепью сетевого питания и корпусом;

- 510 В - между цепью вспомогательного электрода и корпусом.

24. Электрическое сопротивление изоляции не менее:

- 200 МОм - между цепью сетевого питания и корпусом (и выходной цепью питания. доступной для прикасания извне);

- 50 МОм - между выходной цепью питания и корпусом.

25. Степень защиты преобразователей от попадания внутрь твердых тел и влаги IP20 в соответствии с ГОСТ 14254-96.

26. Преобразователи соответствуют требованиям по электромагнитной совместимости и устойчивы к:

- электростатическим разрядам по СТБ ГОСТ Р 51317.4.2-2001 (2 степень жесткости, критерий качества функционирования В);

- радиочастотному электромагнитному полю в полосе частот 80-1000 МГц в соответствии с СТБ ГОСТ Р 51317.4.3-2001 (2 степень жесткости, критерий качества функционирования А);

- наносекундным импульсным помехам по СТБ ГОСТ Р 51317.4.4-2001 (2 степень жесткости, критерий качества функционирования В);

- микросекундным импульсным помехам большой энергии по СТБ ГОСТ Р 51317.4.52001 (2 степень жесткости, критерий качества функционирования В);

I

I I

I

- динамическим изменениям в цепях электропитания в соответсвии с СТБ ГОСТ Р 51317.4.11-2001 (2 степень жесткости, критерий качества функционирования В).

По помехоэмиссии преобразователи соответствуют СТБ ЕН 55022-2006, класс В.

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель корпуса преобразователя методом печати лазерным принтером на металлизированной пленке с последующим ламинированием и на титульный лист формуляра типографским способом.

Комплектность

Комплект поставки приборов:

Преобразователь                                                   1 шт.;

Комплект запасных частей и принадлежностей                      1 шт.;

Формуляр                                                            1 экз.;

Руководство по эксплуатации                                       1 экз.

Примечание - Формуляр включает методику поверки.

Нормативные документы

ГОСТ 22261-94 - Единая система стандартов приборостроения. Средства измерений электрических и магнитных величин. Общие технические условия.

ТУ РБ 400067241.003-2002 - Иономеры лабораторные И-160М.

МП ГМ 140-2002 - Иономеры лабораторные И-160М. Методика поверки.

Заключение

Иономеры лабороторные И-160М соответствуют требованиям ГОСТ 22261-94, ТУ РБ 400067241.003-2002. Государственные испытания проведены РУП «Гомельский ЦСМС», ул. Полесская, 17а, 246003, г Гомель в испытательной лаборатории ООО «Антех-Маркетинг», аттестат аккредитации №BY/112 02.2.0.3458 от 10.01.2006 г.
