Иономеры лабораторные И-160МИ
| Номер в ГРСИ РФ: | РБ 03 09 5039 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Иономеры |
| Производитель / заявитель: | ООО "Измерительная техника", г. Москва |
Иономеры лабораторные типа И-160МИ (далее - приборы) предназначены для измерения показателя активности ионов водорода (pH), показателя активности других одновалентных и двухвалентных ионов (рХ), а также массовой, молярной концентрации и массовой доли ионов (сХ) (далее - концентрация), окислительно-восстановительного потенциала (Eh) и температуры (t) водных растворов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5039 16 |
| Наименование | Иономеры лабораторные И-160МИ |
| Год регистрации | 2016 |
| Номер сертификата | 10236 |
| Дата регистрации | 2016-01-28 |
| Срок действия | 2020-02-06 |
| Получатель сертификата | ООО "Измерительная техника", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Измерительная техника"
Адрес: ул. Сторожевая, 31, 111020, г. Москва
Контакты: (095)232-49-74, 232-42-14, izmteh@izmteh.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по документу ГРБА.414318.003ФО (2009 г.). |
| Признание поверки | Первичная при выпуске из производства: ФБУ "ЦСМ Московской области" (номер реестра - №048, шифр поверительного клейма - ТТ)(НТК №13-12). |
Поверители
Скачать
|
Описание типа РБ 03 09 5039 16 [2016-04-15]
rb-03-09-5039-16_2016-04-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 5039 16 [2013-03-18]
rb-03-09-5039-16_2013-03-18.pdf
|
Скачать |
Описание типа
Назначение
Иономеры лабораторные типа И-160МИ (далее - приборы) предназначены для измерения показателя активности ионов водорода (pH), показателя активности других одновалентных и двухвалентных ионов (рХ), а также массовой, молярной концентрации и массовой доли ионов (сХ) (далее - концентрация), окислительно-восстановительного потенциала (Eh) и температуры (t) водных растворов.
Описание
Приборы состоят из измерительного преобразователя (далее - преобразователь) и комплекта электродов для измерения pH, рХ и температуры.
Работа преобразователя основана на преобразовании ЭДС электродной системы и других источников ЭДС в пропорциональное по величине напряжение, преобразуемое в дальнейшем в сигналы измерительной информации, индицируемое на цифровом показывающем устройстве, а также в аналоговые и цифровые выходные сигналы. Измеренное значение показателя активности может быть преобразовано и представлено в виде массовой концентрации соответствующего иона.
Приборы являются "квазимногоканальными", т.е. в энергонезависимой памяти преобразователя сохраняются настроечные константы девяти электродных систем.
Приборы совместимы с ПЭВМ. Связь осуществляется через последовательный асинхронный интерфейс по стыку С2 в соответствии с ГОСТ 18145-81.

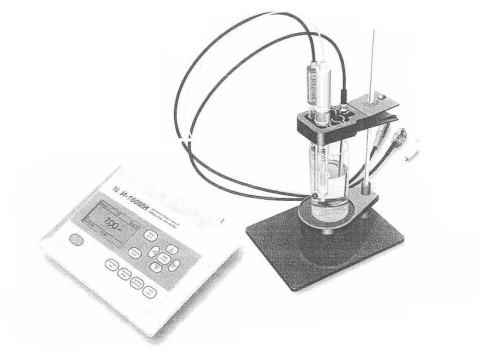

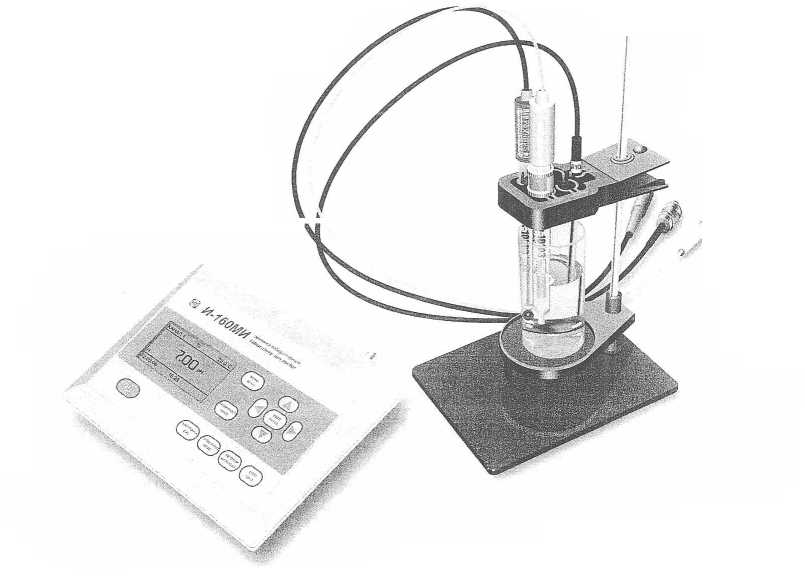

Рис.1. Фотография внешнего вида иономеров лабораторных И-160МИ.
Для документов
Технические характеристики
Диапазоны измерений и цены единиц младшего разряда (дискретности) преобразователей приведены в таблице 1 Таблица 1
|
Измеряемая величина |
Единицы измерения |
Диапазон измерений |
Дискретность |
|
Показатель активности ионов (рХ, pH) |
от минус 20 до плюс 20 |
0,001 | |
|
Концентрация ионов (сХ) |
мМоль/л |
от 100 до 1000 |
1 |
|
мМоль экв./л |
от 10 до 100 |
ОД | |
|
от 1 до 10 |
0,01 | ||
|
мкМоль/л |
от 100 до 1000 |
1 | |
|
мкМоль экв./л |
от 10 до 100 |
0,1 | |
|
г/л, г/кг |
от 10 до 100 |
0,1 | |
|
от 1 до 10 |
0,01 | ||
|
мг/л, мг/кг |
от 100 до 1000 |
1 | |
|
от 10 до 100 |
0,1 | ||
|
от 1 до 10 |
0,01 | ||
|
мкг/л, мкг/кг |
от 100 до 1000 |
1 | |
|
от 10 до 100 |
0,1 | ||
|
от 1 до 10 |
0,01 | ||
|
Окислительно-восстановительный потенциал (Eh) или ЭДС электродной системы (мВ) |
мВ |
от минус 3000 до плюс 3000 |
0,1 |
|
Температура (Т) |
°C |
от минус 20 до плюс 150 |
0,1 |
Примечание.
Концентрация ионов, в зависимости от выбранной размерности, рассчитывается по
следующим формулам
сХ=10’рХ,
где: сХ - молярная концентрация, Моль/л;
сХ = М- 1О‘рХ,
где: сХ - массовая концентрация, г/л; М - молярная масса иона, г/Моль.
сХ = 1О’рХ/|п|,
где: сХ - молярная концентрация эквивалента, Моль экв./л; п - валентность иона.
Комплектность
Комплект поставки иономеров приведен в таблице 3. Таблица 3
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Преобразователь |
ГРБА.2.206.015 |
1 шт | |
|
Электрод ЭС-10603 |
ТУ 4215-012-89650280- 2009 |
1 шт |
Допускается ЭС-10601 |
|
Электрод ЭСр-10103 |
ТУ 4215-020-89650280- 2009 |
1 шт. |
Допускается ЭСр-10101 |
|
Термодатчик ТК-06 |
ГРБА.2.995.002-05 |
1 шт. | |
|
Штатив универсальный ШУ-98 |
ГРБА.4.110.001 |
1 шт. | |
|
Ключ электролитический |
ГРБА.5.129.001 |
1 шт. | |
|
Кабель |
ГРБА.6.644.001-01 |
1 шт. | |
|
Кабель |
ГРБА.6.644.037 |
1 шт. | |
|
Крышка |
ГРБА.8.057.017 |
1 шт. | |
|
Вилка DB-15M |
1 шт. | ||
|
Корпус DP-15C |
1 шт. | ||
|
Вставка плавкая ВП1-1-0,25А |
АГО.481.303ТУ |
2 шт. | |
|
Формуляр |
ГРБА.2.840.009ФО |
1 экз. | |
|
Руководство по эксплуатации |
ГРБА.2.840.009РЭ |
1 экз. |
Примечания.
1 Формуляр включает методику поверки.
2 По отдельному заказу за дополнительную оплату поставляются измерительные элек
троды, дополнительные кабели и программное обеспечение на диске CD.
Поверка
осуществляется в соответствии с разделом 5 «Методика поверки» формуляра ГРБА.2.840.009ФО, согласованным ГЦИ СИ "ВНИИМ им. Д.И. Менделеева" в сентябре 2005 г., периодическая поверка осуществляется по документу Р 50.2.036-2004 "ГСП. pH-метры и иономеры. Методика поверки".
Основные средства поверки:
- буферные растворы - рабочие эталоны pH 2-го разряда, ГОСТ 8.135-2004;
- химические реактивы или ГСО состава водных растворов (катионов и анионов);
- калибратор напряжения постоянного тока, ГОСТ 8.027-2001;
- магазин сопротивлений, диапазон изменений сопротивлений от 0 до 104 Ом, класс 0,02;
- термометры ртутные с диапазонами измерений от 0 до 50 °C, от 50 °C до 100 °C, цена деления 0,5 °C.
Сведения о методах измерений
РД 52.24.361-2008 Массовая концентрация хлоридов в водах. Методика выполнения измерений потенциометрическимским методом с ионселективным электродом.
РД 52.24.360-2008 Массовая концентрация фторидов в водах. Методика выполнения измерений потенциометрическим методом с ионселективным электродом
РД 52.24.495-2005 Водородный показатель и удельная электрическая проводимость вод. Методика выполнения измерений электрометрическим методом
ГОСТ 29270-95 Продукты переработки плодов и овощей. Методы определения%Втр^<щу\ 1Г ® и
I (Гсс / (т0 нный реестр) || U \ ро‘ д f ^мерений / // V \ Беларусь / //
Х\ Документов/ /J
РД 52.24.367-2010 Массовая концентрация нитратов в водах. Методика выполнения измерений потенциометрическим методом с ионселективным электродом
ГОСТ 4386-89 Вода питьевая. Методы определения массовой концентрации фторидов.
РД 52.24.365-2008 Массовая концентрация натрия в водах. Методика выполнения измерений потенциометрическим методом с ионселективным электродом.
Нормативные документы
ГОСТ 8.120-99 ГСИ. Государственная поверочная схема для средств измерений pH.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4215-053-89650280-2009 Иономеры лабораторные И-160МИ.
Рекомендации к применению
- при осуществлении деятельности в области охраны окружающей среды;
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
