Анализаторы иономерные pNa-205

Назначение

Анализатор иономерный pNa-205 (далее - анализатор), предназначен для непрерывного и-мерения активности ионов натрия (pNa) в питательной и химически обессоленной воде и конце нсате пара котлов высокого давления и турбин, в системах автоматического контроля водоочи-С1ки. в системах химического контроля состояния Н - катионитовых фильтров в установках ионообменной очистки природных и сточных вод на предприятиях теплоэнергетики и других от-pi елях хозяйства.

Анализатор обеспечивает преобразование величины pNa в значения концентрации (cNa) и значений pNa и cNa - в электрические непрерывные выходные сигналы постоянных тока и напряжения но ГОСТ 26.011.

Кроме того, анализатор обеспечивает измерение ЭДС электродной системы (Е), температуры анализируемой среды (t), выработку сигналов для совместной работы с персональным ком-ш ютером. возможность контроля величины рЕ1 анализируемой среды с выдачей показаний на цифровое табло.

Анализатор относится к Государственной системе промышленных приборов (ГСП) и может быть использован на тепловых электростанциях, оборудованных системой автоматического Xi мического контроля водоочистки и водного режима, и в других отраслях народного хозяйства.

Описание

Анализатор представляет собой стационарный прибор в корпусе промышленного исполнения.

Анализатор состоит из блока гидравлического, являющегося измерительным устройством с первичным преобразователем (электродной системой), и преобразователя измерительного, преобразующего выходной сигнал первичного преобразователя в сигналы измерительной информации. предназначенные для их дальнейшего использования и индикации.

Работа преобразователя измерительного основана на преобразовании ЭДС электродной системы, имеющей высокое внутреннее сопротивление (до 1000 МОм), в пропо

Описание типа средства измерений

величине напряжение, получаемое на выходе буферного усилителя. Последний представляет собой неинвертирующий усилитель, работающий в режиме повторителя.

Благодаря высокому значению собственного коэффициента усиления усилителя без обратной связи (ОС) усилитель позволяет производить измерение ЭДС без заметных погрешностей. Преобразование постоянного выходного напряжения буферного усилителя в цифровой код для обеспечения индикации результатов на цифровом табло осуществляется интегральным аналого-цифровым преобразователем (АЦП).

Одновременно обработанный сигнал поступает на устройство гальванического разделения сигнала между входными цепями преобразователя и его выходом, что позволяет производить измерение в заземленных растворах при заземленных выходных цепях преобразователя. После разделения сигнал преобразуется в унифицированные выходные сигналы постоянного тока и напряжения и в цифровые сигналы связи с компьютером.

Общий вид анализатора приведен на рисунке 1.

Пломбирование от несанкционированного доступа производится заливкой пломбировочной мастикой по 5М0.050.122 ТИ одного из винтов, расположенных на задней крышке анализатора, на которую наносится оттиск клейма ОТК. На лицевую панель анализатора наносится знак поверки (клеймо - наклейка), а в формуляре наносится оттиск поверительного клейма.

Схема опломбирования от несанкционированного доступа и схема нанесения на анализатор знака поверки приведены в приложении А.

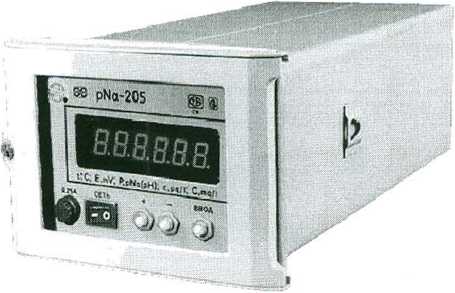

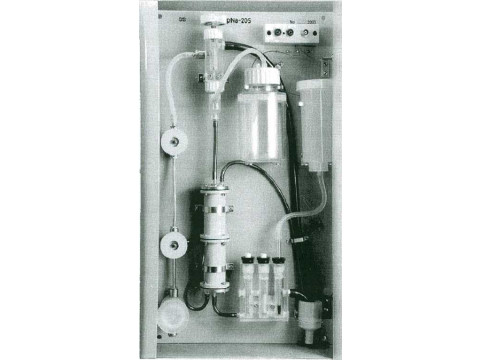

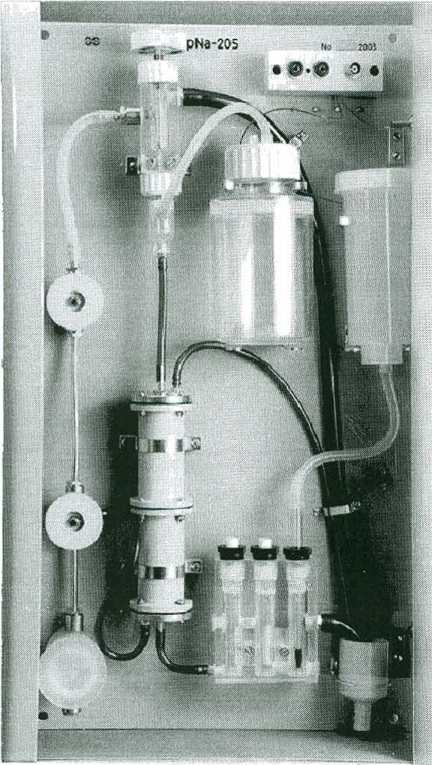

Рисунок 1 - Общий вид анализатора

Описание типа средства измерений

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Диапазоны измерений анализатора:

- от 2,36 до 7,36 pNa и соответствующий ему диапазон в единицах концентрации (cNa) при преобразовании величины pNa в значениях cNa:

от 1,0 мкг/л до 100,0 мг/л

от 0,00 до 14,00 pH

от 10,0 °C до 50,0 °C

2 Измерительный преобразователь (далее - преобразователь) обеспечивает цифровую индикацию показаний в единицах активности (pNa и pH) и концентрации (мкг/л, мг/л) ионов натрия, напряжения (мВ) и температуры (°C).

3 Диапазоны показаний преобразователя и цена единицы наименьшего разряда (дискретность) цифрового индикатора:

- от 2,36 до 8,36 pNa; дискретность 0,01 pNa;

- от 0,1 мкг/л до 100,0 мг/л; дискретность на участках диапазона:

0,0001 мкг/л (мг/л) - от 0,1000 до 0,9999 мкг/л (мг/л),

0,001 мкг/л (мг/л) - от 1,000 до 9,999 мкг/л (мг/л),

0,01 мкг/л (мг/л) - от 10,00 до 99,99 мкг/л (мг/л),

0,1 мкг/л - от 100,0 до 999,9 мкг/л,

0,1 мг/л - для значения 100,0 мг/л,

1 мкг/л - для значения 1000 мкг/л;

- от минус 500.0 до плюс 500,0 мВ; дискретность 0,1 мВ;

- от 5,0 °C до 100,0 °C; дискретность 0,1 °C;

- от 0,00 до 15,00 pH; дискретность 0.01 pH.

4 Поддиапазоны показаний преобразователя, соответствующие нормирующим значениям выходных сигналов постоянного тока и напряжения:

- от 2,36 до 5,36 pNa

- от 3,36 до 6,36 pNa

- от 4,36 до 7,36 pNa

- от 5,36 до 8,36 pNa

- от 0.10 до 10.00 мкг/л

- от 0,1 до 100,0 мкг/л

- от 0,1 до 1000 мкг/л

- от 0,10 до 10,00 мг/л

- от 0,1 до 100,0 мг/л

5 Диапазоны изменения выходных сигналов постоянных тока и напряжения преобразователя. нормирующее значения выходных сигналов (Ум), равные разности между верхним и нижним пределами диапазона, и значения сопротивлений нагрузки (RH):

- от 0 до 5 мА (YN = 5 мА), RH не более 2 кОм;

- от 4 до 20 мА (yN = 16 мА), RH не более 0,5 кОм;

- от 0 до 100 мВ (Ун = 100 мВ), RH не менее 2 кОм.

Выходные сигналы постоянного тока и напряжения имеют линейную зависимость от величины pNa (cNa).

6 Номинальная функция преобразования величины pNa в значения cNa определяется выражением

cNa = 0,l • io(8-36'pNa),                              (1)

где cNa - значение cNa, соответствующее преобразуемому значению pNa, мкг/л;

pNa - числовое значение преобразуемого значения pNa, находящееся в диапазоне показаний преобразователя, pNa;

0,1 - значение нижнего предела диапазона показаний преобразовш центрации, мкг/л.

8,36 - числовое значение верхнего предела диапазона показаний пр ш цах pNa.

Описание типа средства измерений

7 11ределы допускаемого значения основной абсолютной погрешности измерений анализатора не более: ±0,15 pNa (pH) - в режимах pNa и pH;

± 1,0 °C - в режиме t.

8 Пределы допускаемого значения основной абсолютной погрешности показаний преобразователя не более: ± 0,05 pNa (pH) - в режимах pNa и pH;

± 0,5 мВ - в режиме Е;

± 0,3 °C - в режиме t.

9 Пределы допускаемого значения основной абсолютной погрешности показаний преобразователя по цифровому табло в единицах cNa при преобразовании величины pNa в значения cNa не превышают: ± (0,4 + 0,024 cNa) мкг/л (мг/л).

10 Пределы допускаемого значения основной приведенной погрешности выходных сигналов преобразователя не более, %:

± 1,0 - в режиме pNa,

± (0.5 + 0,24-cNa) - в режиме cNa для поддиапазонов от 0,10 до 10,00 мкг/л (мг/л);

± (0.5 + 0.024- cNa) - в режиме cNa для поддиапазонов от 0,1 до 100,0 мкг/л (мг/л);

± (0,5 + 0,0024 ■ cNa) - в режиме cNa для поддиапазона от 0,1 до 1000 мкг/л.

11 Дополнительные погрешности преобразователя в режиме pNa, вызванные изменением

внешних влияющих величин, не превышают значений, указанных в таблице 1.

Таблица 1

12 Дополнительная погрешность обусловлена показанием анализатора при изменении температуры анализируемой среды в пределах по 21 и не превышает ± 0.075 pNa на каждые 5 °C от значения 35 °C (20 °C для участка диапазона от 2,36 до 5,36 pNa).

13 Изменение выходного сигнала преобразователя за 24 ч непрерывной работы не превы-ш 1ет одного предела допускаемого значения основной приведенной погрешности выходного сигнала.

14 Динамические характеристики анализатора, не более:

- 9 мин - время переходного процесса;

- 0,5 мин - время начала реагирования;

- 2,5 мин - постоянная времени.

15 Время установления рабочего режима преобразователя - 30 мин.

16 Анализатор является квазимногоканальным изделием, т.е. в энергонезависимой памяти щ еобразователя сохраняются настроечные константы электродных систем, предварительно введенные (при настройке) в любой из четырех каналов.

17 Анализатор обеспечивает совместную работу с персональным компьютером < вагельной асинхронной передачей данных по стандарту RS-232.                   [/

18 Питание анализатора - от сети общего назначения однофазного переменною пр яжением (220Д2) В, частотой (50 ± 0,5) Гц.                                       ’А

19 Потребляемая мощность при поминальном напряжении питания не более 20 1Р

20 Анализатор предназначен для работы в следующих условиях эксплуатации:

от 15 °C до 40 °C;

до 80 %;

от 84 до 106,7 кПа;

до 25 Гц;

до 0,1 мм;

1) температура окружающего воздуха

2) о тносительная влажность воздуха

3 ) давление окружающего воздуха

4) вибрация в месте установки частотой амплитудой

21 Температура анализируемой среды при работе на участках диапазонов:

- от 4,36 до 7.36 pNa (от 1,0 до 1000 мкг/л) - от 30 °C до 40 °C;

- от 2,36 до 5,36 pNa (от 0,1 до 100.0 мг/л) - от 10 °C до 40 °C.

22 Избыточное давление анализируемой среды на входе в анализатор от 0.01 до 0,1 МПа.

23 Расход анализируемой среды через анализатор не менее 5 л/ч.

24 Величина pH анализируемой среды в ячейке при определении активности ионов более 3,5 pNa должна быть не менее 9,7 pH.

25 Габаритные размеры, не более: блока гидравлического преобразователя

565 х 345 х 125 мм;

130 х 180x 370 мм.

26 Масса, не более:

блока гидравлического                7,0 кг;

преобразователя                       5,0 кг.

27 Анализатор является восстанавливаемым, ремонтируемым, однофункциональным изделием.

Среднее время восстановления работоспособности анализатора не более 2 ч.

Средняя наработка на отказ преобразователя не менее 20000 ч.

Средний срок службы анализатора без учета сменных электродов нс менее 10 лет.

28 Анализатор соответствует следующим требованиям по электромагнитной совместимости и устойчив к:

- электростатическим разрядам в соответствии с СТБ МЭК 61000-4-2 (испытательный уровень 2, критерий качества функционирования В);

- радиочастотному электромагнитному полю в полосе частот от 80 до 1000 МГц в соответствии с СТБ IEC 61000-4-3 (степень жесткости 2, критерий качества функционирования А);

- папосекундным импульсным помехам в соответствии с СТБ МЭК 61000-4-4 (испытательный уровень 2, критерий качества функционирования В);

м икросекундным импульсным помехам большой энергии в соответствии с СТБ МЭК 61000-4-5 (2 класс условий эксплуатации, критерий качества функционирования В);

динамическим изменениям напряжения электропитания в соответствии с С ГБ МЭК 61000-4-11 (2 класс, критерий качества функционирования В).

По помехоэмиссии анализатор соответствует СТБ ЕН 55022, класс В.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель корпуса анализатора сеткографией и на титульные листы эксплуатационных документов типографским способом.

Комплектность

Комплект поставки анализатора соответствует таблице 2.

Таблица 2

Нормативные документы

ТУ 25-7416.0114-88 Анализаторы иономерные pNa-205. Технические условия.

МП ГМ 217-02 Анализатор иономерный pNa-205. Методика поверки.

Заключение

Анализаторы иономерные pNa-205 соответствуют требованиям ТУ 25-7416.0114-88, ГОСТ 12997-84. Государственные испытания проведены центром испытаний средств измерений Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 02.6.0.0002 от 15.02.2008) Юридический адрес: ул.Лепешинского, 1,246015, г.Гомель, тел. +375 232 68 44 01
