Иономеры лабораторные И-160М

Назначение

Иономеры лабораторные И-160М (далее — приборы) предназначенные для определения показателя активности ионов водорода (pH), нитрат-ионов (pNOj), а также для определения показателя активности одновалентных и двухвалентных анионов и катионов (рХ), окислительно-восстановительного потенциала (Eh) и температуры (Т) водных растворов, с представлением результатов измерения в цифровой форме, а так же автоматического преобразования электрических входных сигналов, поступающих от первичных преобразователей активности ионов или окислительно-восстановительного потенциала водных растворов, в пропорциональные сигналы измерительной информации, индицируемые на цифровом показывающем устройстве, а так же в аналоговые и цифровые выходные сигналы.

Приборы применяются в комплекте с первичными преобразователями для измерения активности одновалентных и двухвалентных анионов и катионов (рХ), окислительно-восстановительного потенциала (Eh), температуры (Т), а так же концентрации ионов (сХ) в водных растворах и предназначены для использования в лабораториях промышленных предприятий и научно-исследовательских учреждений в различных отраслях народного хозяйства. Перечень определяемых ионов приведен в приложении А.

Описание

В основу работы прибора положен потенциометрический метод измерения рХ (pH) и Eh контролируемого раствора. Общий вид прибора приведен на рисунке 1.

При измерении рХ (pH) и Eh растворов используется электродная система, состоящая из измерительного и вспомогательного электродов (или одного комбинированного электрода, включающего в себя измерительный и вспомогательный электрод). Электродная система, при погружении в контролируемый раствор, развивает ЭДС, линейно зависящую от активности ионов и температуры раствора. Для измерения температуры используется датчик, который помещается в анализируемый раствор.

Приборы И-160М являются квазимногоканальными, т.е. в энергонезависимой памяти преобразователя сохраняются настроечные константы девяти электродных систем.

Приборы работают совместно с ПЭВМ. Связь осуществляется через последовательный асинхронный интерфейс по стыку С2 в соответствии с ГОСТ 18145.

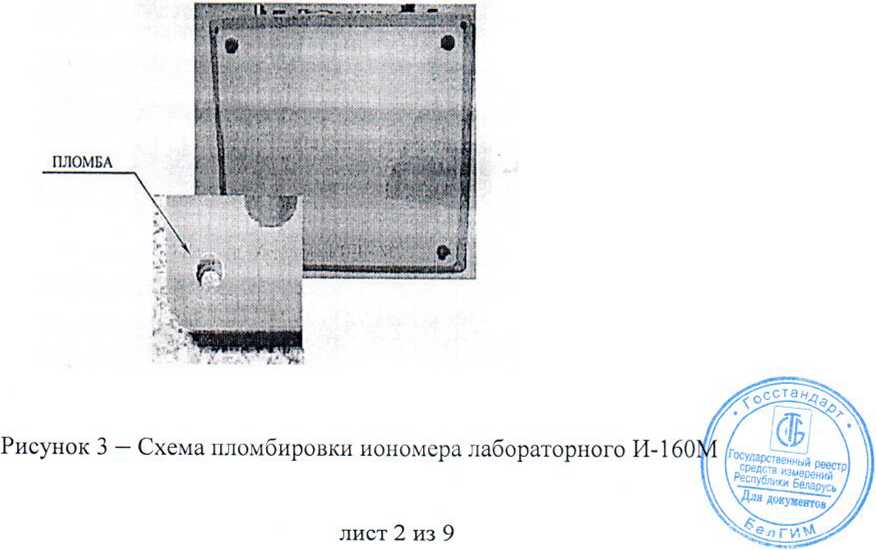

Знак поверки наносится на лицевую панель преобразователя как.дюказано на рисунке 2. Пломба от несанкционированного доступа наносится на вин^С соединяющий крышку с основанием корпуса прибора (см. рисунок 3).                  [ ( |vP \ А

(I (Государственный реестр) | II I средств измерений 1 II \\ \ Республики Беларусь / // у. \Ддя документов //

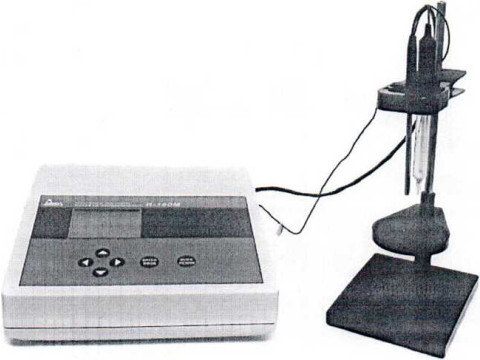

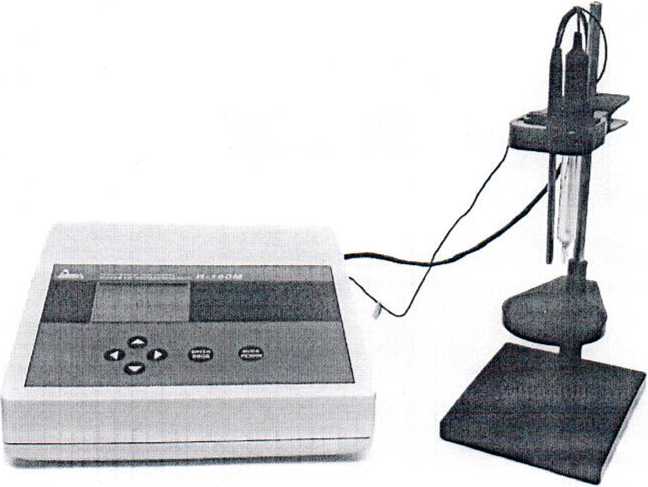

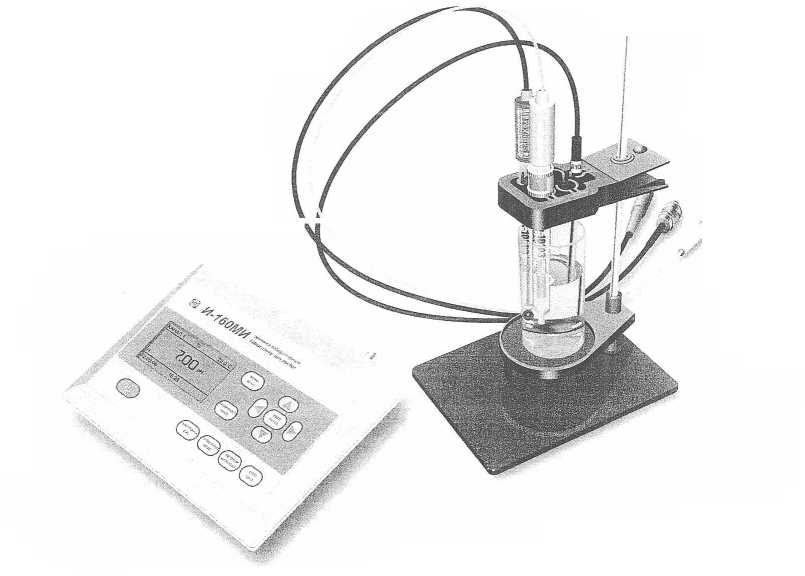

Рисунок 1 — Иономер лабораторный И-160М

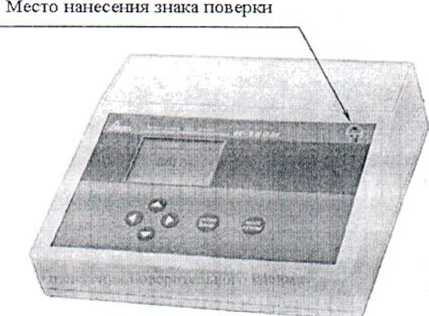

Рисунок 2 — Место нанесения знака поверки

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Пределы допускаемых значений основной абсолютной погрешности преобразователей и приборов приведены в таблице 1.

Таблица 1

2 Диапазоны показаний (измерений) и цены единиц младшего разряда (дискретности) преобразователей и приборов приведены в таблице 2.

Таблица 2

Примечание - Диапазоны измерений приборов в режиме рХ находятся внутри диапазонов показаний преобразователя и определяются диапазонами измерений электродов, используемых в составе прибора.

3 Пределы допускаемых значений дополнительных погрешностей преобразователей, обусловленных изменением внешних влияющих величин в пределах рабочей области применения, приведены в таблице 3.

Таблица 3

4 Предел допускаемого значения дополнительной погрешности прибора в режиме pH, обусловленной изменением температуры анализируемой среды от О °C до плюс 100 °C при автоматической и ручной термокомпенсации, не должен превышать 1,0 доли предела допускаемой основной абсолютной погрешности прибора.

5 Предел допускаемого значения основной приведенной погрешности выходных напряжений преобразователей на аналоговых выходах «2 В» и «100 мВ» при нагрузках соответственно 4 кОм и 50 кОм соответствует ±0,25 %.

6 Изменение показаний преобразователей за 8 ч непрерывной работы не превышает 0.5 значения предела допускаемой основной абсолютной погрешности.

7 Приборы сохраняют технические и метрологические характеристики в следующих рабочих условиях:

- температура окружающего воздуха от 10 °C до 35 °C;

- атмосферное давление от 84 до 106,7 кПа;

- относительная влажность окружающего воздуха до 80 % при 25 °C;

- рабочий диапазон температуры анализируемой среды определяется типом используемых электродов.

8 Преобразователи обеспечивают индикацию показаний в концентрации с точностью, приведенной в таблице 4.

Таблица 4

9 Зависимость концентрации ионов от измеряемой активности (рХ), определяется по формулам:

сХ=10'рХ,

где сХ — молярная концентрация, моль/л;

сХ = М-10’рХ,

где сХ — массовая концентрация, г/л;

М — молярная масса иона, г/моль;

сХ = |п|-10'рХ,

где сХ — молярная концентрация эквивалента, моль/л;

п — валентность иона.

10 Преобразователи обеспечивают работу с электродными системами, имеющими следующие характеристики:

1) зависимость ЭДС электродной системы от измеряемой активности при измерениях в режиме ручной и автоматической термокомпенсации, определяется по формуле:

Е = Еи + St-(pX - рХи),                      (4)

где Е — ЭДС электродной системы, мВ;

Еи, рХи — координаты изопотенциальной точки электродной системы, мВ и рХ соответственно.

St — значение крутизны электродной системы при данной температуре I °C, мВ/рХ;

S, = -0,1984 ■ (273,16 + t) ■ —,               (5)

п

где K.s — коэффициент, в диапазоне от 0,8 до 1,2, позволяющий учитывать отклонение крутизны электродной системы от теоретического значения (Ks =1);

t — температура анализируемого раствора, 0 С;

п — коэффициент, зависящий от вида и валентности иона:

одновалентные катионы,       n

одновалентные анионы,       n

двухвалентные катионы,       п

двухвалентные анионы,       п

Значения координат изопотенциальной точки в пределах:

Еи — от минус 3000 мВ до плюс 3000 мВ;

рХ„ — от минус 20 рХ до плюс 20 рХ.

2) зависимость ЭДС электродной системы от измеряемой активности без применения термокомпенсации, определяется по формуле:

Е = Ео + S • рХ,                               (6)

где Е — ЭДС электродной системы, мВ;

Ео — значение ЭДС электродной системы в начальной точке диапазона измерения, мВ;

S — значение крутизны электродной системы, мВ/рХ.

Значение ЭДС электродной системы в начальной точке диапазона измерения в пределах Ео — от минус 3000 мВ до плюс 3000 мВ.

Значения S (при температуре раствора 20 °C - S20), реализуемые в преобразователях приведены в таблице 5.

Для документов

Государственный реестр

средств измерений Республики Беларусь

Таблица 5

3) электрическое сопротивление измерительного электрода от 0 до 1000 МОм;

4) электрическое сопротивление вспомогательного электрода от 0 до 20 кОм.

11 Преобразователи обеспечивают в режиме "Контроль" автоматическую диагностику параметров электродной системы (значений рХ„, Еи, Ks).

12 При настройке в единицах активности ионов водорода (pH) преобразователи обеспечивают автоматическую подсказку значений активности четырех стандартных растворов по ГОСТ 8.135.

13 Выходные напряжения на аналоговых выходах преобразователей в режиме измерения Eh (при изменении входного напряжения от минус 2000 мВ до плюс 2000 мВ) и в режиме измерения активности рХ (pH):

- от минус 2 В до плюс 2 В (для нагрузок с сопротивлением не менее 4 кОм) — для выхода «2 В»;

- от минус 100 мВ до плюс 100 мВ (для нагрузок с сопротивлением не менее 50 кОм) — для выхода «100 мВ».

14 Выходные сопротивления не более: 5 Ом — для выхода «2 В»;

200 Ом — для выхода «100 мВ».

15 Выходные напряжения цифровых выходных сигналов для преобразователей И-160М при логическом нуле не более 0,4 В, при логической единице — не менее 2,4 В (для нагрузок с сопротивлением не менее 50 кОм).

Входное сопротивление преобразователей — не менее 1 • 1012 Ом.

Время установления показаний преобразователей в секундах должно быть не более значения, определяемого по формуле

tycT — К ■( 1 + Кизм)>                                           (7)

где К.изм — значение сопротивления цепи измерительного электрода, ГОм;

К — постоянный коэффициент, равный 5 с/ГОм.

16 Время установления рабочего режима преобразователя — 30 мин. Продолжительность непрерывной работы должно быть не менее 8 ч.

17 Питание преобразователей от сети переменного тока напряжением (230 ± 23) В частотой (50 ± 0,5) Гц.

18 Мощность, потребляемая преобразователями, не превышает (при номинальном значении напряжения питания) 20 ВА.

19 Габаритные размеры преобразователя, не более 290x280x100 мм.

20 Масса не более: преобразователя 2,5 кг, прибора, 5 кг.

21 Средний срок службы приборов 10 лет.

22 Приборы по требованиям безопасности соответствуют ГОСТ 12.2.091. При этом степень защиты приборов от поражения электрическим током II (категория монтажа II, степень загрязнения 2).

23 Электрическое сопротивление изоляции не менее:

- 200 МОм — между цепью сетевого питания и корпусом (и выходной цепью питания, доступной для прикасания извне);

- 50 МОм — между выходной цепью питания и корпусом.

24 Степень защиты преобразователей от попадания внутрь твердых тел и влаги

согласно ГОСТ 14254 соответствует IP20.

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель корпуса преобразователя методом печати лазерным принтером на металлизированной пленке с последующим ламинированием и на титульный лист формуляра типографским способом.

Комплектность

Комплект поставки приборов приведен в таблице 6:

Таблица 6

* Измерительные электроды поставляются отдельно за дополнительную оплату. Примечание - Формуляр включает методику поверки.

ОБЕСПЕЧЕНИЕ ПОВЕРКИ И ПРОСЛЕЖИВАЕМОСТИ ПЕРЕДАЧИ ЕДИНИЦЫ ФИЗИЧЕСКОЙ ВЕЛИЧИНЫ

Поверка осуществляется в соответствии с методикой поверки МРБ МП.2315-2013 Иономер лабораторный И-160М. Методика поверки МТИС2.206.009Д1.

Основные средства поверки:

- компаратор напряжений РЗООЗ (диапазон напряжения от 0 до 10 В, класс точности 0,01).

Прослеживаемость передачи единицы физической величины (Вольт) осуществляется через действующую поверочную схему по ГОСТ 8.027 до национального эталона (В) -НЭ РБ 10-02.

Нормативные документы

ТУ РБ 400067241.007-2013 Технические условия. Иономеры лабораторные J4-160M.

ГОСТ 22261-94 Единая система стандартов приборостроения. СредсгваЛгзмерепи! электрических и магнитных величин.                                     /г/Тг Vх

[гссудзрстзенный реестр] I средств измерений / \ Республики Беларусь 1 \Длм документой/

Описание типа средств измерений

ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

МРБ МП.2315-2013   Иономер лабораторный И-160М. Методика поверки

МТИС2.206.009Д1

Заключение

Иономеры лабораторные И-160М соответствуют ГОСТ 22261-94. ТУ РБ 400067241.007-2013.

Межповерочный интервал - 12 месяцев.

Государственные контрольные испытания проведены испытательным центром Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 02.1.0.1751 от 30.05.2014)
