Системы компьютерные измерительно-регистрирующие РKTBA-CRS-M

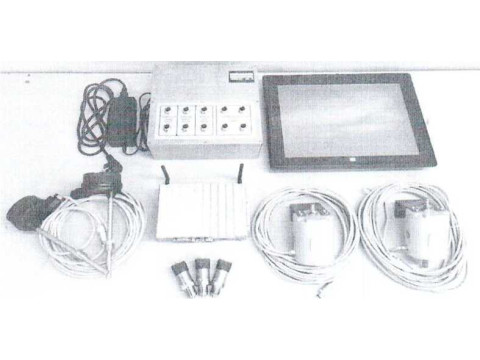

Системы компьютерные измерительно-регистрирующие РKTBA-CRS-M (Фото 2)

Номер в ГРСИ РФ:	РБ 03 23 7610 20
Раздел:	Информационно-измерительные и управляющие системы, комплексы [23]
Производитель / заявитель:	ЗАО "ПЕНЗЕНСКОЕ КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКОЕ БЮРО АРМАТУРОСТРОЕНИЯ" (ПКТБА), г. Пенза

Скачать

Описание типа РБ 03 23 7610 20 [2020-06-17]

rb-03-23-7610-20_2020-06-17.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Системы компьютерные измерительно-регистрирующие PKTBA-CRS-M (далее -системы) предназначены для измерений избыточного давления, расхода испытательной среды, температуры испытательной среды, окружающего воздуха, а также преобразования силы постоянного электрического тока в значения различных физических величин.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 23 7610 20
Наименование	Системы компьютерные измерительно-регистрирующие РKTBA-CRS-M
Год регистрации	2020
Номер сертификата	13489
Дата регистрации	2020-05-28
Срок действия	2024-07-02
Получатель сертификата	ЗАО "Пензенское конструкторско-технологическое бюро арматуростроения", г. Пенза, Российская Федерация (RU)

Производитель / Заявитель

ЗАО "Пензенское конструкторско-технологическое бюро арматуростроения", г. Пенза

Адрес: 440060, г. Пенза, пр-т Победы, д.75

Контакты: тел./факс: (8412) 20-02-01, ks@pktba.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Допустить к применению в Республике Беларусь в составе средств измерений, внесенных в Государственный реестр ссредств измерений Республики Беларусь (НТК №05-20).
Методика поверки	Поверку проводить по ПФ 5461-4056 МП утвержденной в 2018 г.
Признание поверки	Первичная поверка при выпуске из производства, проводимой Пензенским ЦСМ (аттестат аккредитации- №RA.RU.311246, шифр поверительного клейма - ВМ) (НТК №05-20).

Поверители

Скачать

Описание типа РБ 03 23 7610 20 [2020-06-17]

rb-03-23-7610-20_2020-06-17.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения тина Комплектность Поверка Нормативные документы

Назначение

Описание

Системы могут применяться как автономно, так и в составе испытательных комплексов при проведении испытаний трубопроводной арматуры по ГОСТ 33257-2015.

В состав систем входят: блок управления (контроллер), компьютер, датчики измерений давления, температуры, датчики измерений расхода воды и воздуха и других физических величин.

Принцип действия систем основан на преобразовании аналоговых и импульсных сигналов, полученных от датчиков, в цифровой вид и дальнейшей обработке на персональном компьютере с соответствующим программным обеспечением.

На основании проведенной обработки, системы формируют протокол испытаний с результатами испытаний, который .может выводиться на экран и сохраняться в архиве систем.

Системы имеют возможность управлять процессом испытания посредством подачи управляющих сигналов по дополнительным каналам (выходам), встроенным в блок управления.

Системы включают в себя аналоговые, цифровые и импульсные измерительные каналы (далее - ИК). Максимальное количество ИК в соответствии с таблицей 5. Вывод показаний ИК может осуществляться в относительных единицах в соответствии с таблицей 6. Далее относительные единицы могут переводиться в единицы измерений давления, температуры, влажности, усилия, перемещения и т. д. с помощью программного обеспечения систем.

Системы выпускаются в различных исполнениях и отличаются по комплектации датчиками и по количеству ИК. Подключение датчиков к блоку управления систем может производиться как через разъёмы, так и через клеммную коробку. Размеры и вид блока управления зависят от условий монтажа и количества подключаемых датчиков (в зависимости от заказа) и могут отличаться от представленных на рисунке 1.

Количество подключаемых датчиков через цифровые каналы определяется техническими возможностями применяемого интерфейса. Цифровые каналы передачи данных, которые могут использоваться в системах (в зависимости от заказа): RS-232, RS-485. USB, Wi-Fi. Протокол передачи цифровых данных - Modbus.

Системы комплектуются базовыми датчиками, приведёнными в таблице 1. Нормируемые метрологические характеристики систем приведены только при использовании данных датчиков. Тип базовых датчиков выбирается потребителем при заказе с учётом того, что датчики давления и температуры должны иметь выходной сигнал от 4 до 20 мА. При этом, датчики модельного ряда 11Ф 5461-4040 имеют импульсный выходной сигнал.

Таблица 1 - Г

базовых датчиков

Наименование, тип или модификация	Диапазон измерений и/или класс точности	Регистрационный номер в Федеральном и н формацио 11 н ом фон де
Преобразователи давления измерительные S-10, S-20	Класс точности 0.25	38288-13
Преобразователи давления измерительные IS-3	Класс точности 0.25
Датчики давления, разряжения и разности давлений ADZ. модификация ADZ-SML	Класс точности 0.25	/^70®-' \\

Республики ьег-uPjy \ГДля документов,

юдолжение таблицы 1

Наименование, тип или модификация	Диапазон измерений и/или класс точности	Регистрационный номер в Федеральном информационном фонде
Датчики давления ДМ5007	Класс точности 0,25	14753-16
Датчики давления МИДА-15	Класс точности нс хуже 0,25	50730-17
Герм о преобразователи с унифицированным выходным сигналом Метран-270. модификация ТСМУ Метран-274	Класс точности 0,25	21968-11
Термометры сопротивления (термопреобразователи сопротивления) ДТС	от 0 до +100 °C, класс точности 0,25 или 0,5; от 0 до +150 °C, класс точности 0,25 или 0,5; от 0 до +200 °C. класс точности 0,25; от 0 до +250 °C, класс точности 0.25; от -25 до +100 °C, класс точности 0,25 или 0.5; от -25 до +150 °C, класс точности 0.25; от -25 до +200 °C, класс точности 0,25; от -25 до +250 °C, класс точности 0.25; от -50 до +100 °C. класс точности 0.25 или 0,5; от -50 до +150 °C. класс точности 0,25; от -50 до +200 °C, класс точности 0,25	28354-10
Датчики температуры ТС5008	от 0 до +100 °C, класс точности 0,25 или 0,5; от 0 до +150 °C, класс точности 0,25 или 0,5; от 0 до +200 °C, класс точности 0,25; от 0 до +250 °C, класс точности 0.25; от -50 до +100 °C, класс точности 0.25 или 0.5; от -50 до +150 °C. класс точности 0.25; от -50 до +180 °C. класс точности 0,25	14724-12
Датчик расхода воды	ПФ 5461-4040-02	Датчики изготавливаются ЗАО
Датчик расхода воздуха	ПФ 5461-4040-03
Датчик количества капель воды	ПФ 5461-4040-04
Датчик количества пузырьков воздуха	ПФ 5461-4040-05

Тосудар^веи'чай о~.™1 I рй?лств и-’“-‘а»ий / угеаоблиш Бемят. / , документов/ у

В зависимости от заказа системы могут комплектоваться и другими типами датчиков. При этом, метрологические характеристики систем не нормируются.

Системы можно встраивать в любой подходящий корпус.

Пломбировка систем не предусмотрена.

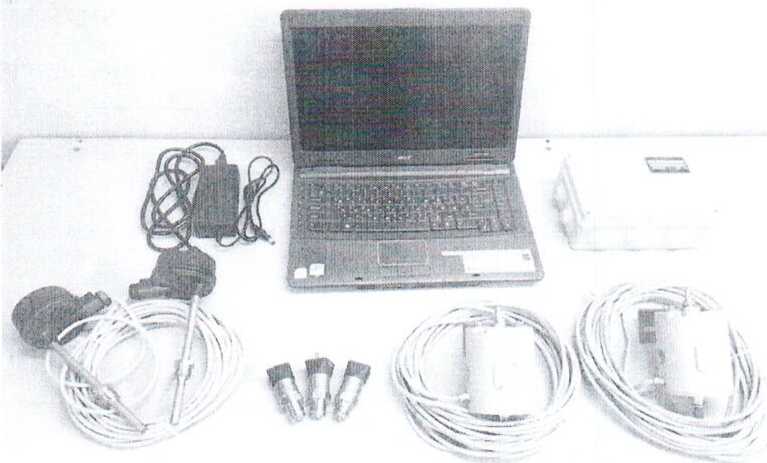

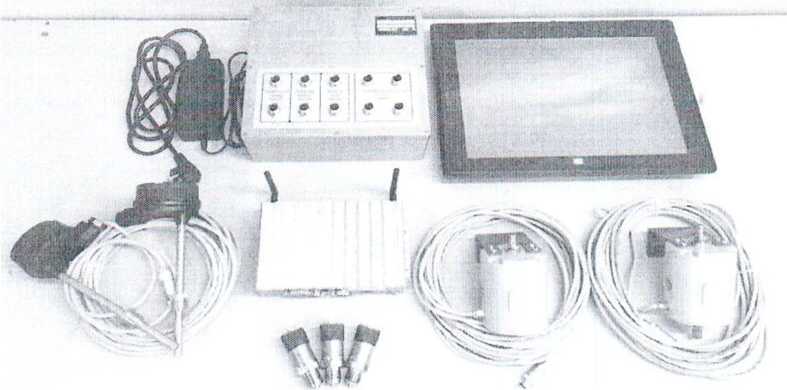

Общий вид систем представлен на рисунке 1.

А - исполнение систем с блоком управления с разъёмами

Б - исполнение систем с блоком управления на базе клеммной коробки Рисунок 1 - Общий вид систем

Программное обеспечение

Поставляемое с системами программное обеспечение (далее - ПО) операционной системы Windows (не ниже 7) и предназначено для о< поступающих с датчиков, и управления процессом испытаний.

^ор^агт^^еде >аботкх(мануйкх.

J II

ПО осуществляет:

- отображение результатов измерений;

- настройку режимов работы и параметров обработки данных;

- ведение архивных данных, полученных с датчиков;

- обработку данных;

- вывод полученных результатов на печать;

- управление процессом испытания.

ПО систем делится на две группы:

- встроенное в блок управления ПО;

- ПО верхнего уровня, устанавливаемое непосредственно на компьютер.

Всё встроенное ПО является метрологически значимым. Идентификационные данные встроенного метрологически значимого ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Microprogramma
Номер версии (идентификационное номер ПО)	___ 1.0__

ПО верхнего уровня выполняет логические и вычислительные операции по реализации сбора, хранения, управления, передачи и предоставления данных. Оно не разделено на метрологически значимую и незначимую части.

Идентификационные данные метрологически значимого ПО верхнего уровня приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО верхнего уровня.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MasterSCADA	MaslerOPS Universal Modbus Server	NET Framework
Номер версии (идентификационное номер ПО) ___	не ниже 3.9	не ниже 3.1.3	не ниже 4.6.1

Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики представлены в таблицах 4 - 6.

Таблица 4 - Метрологические характеристики

Наи м енование параметра	Значение
Диапазон измерений силы постоянного электрического тока, мА	от 4 до 20
Пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, %	±0,1
Диапазон измерений избыточного давления, МПа *	от 0 до 1; от 0 до 1,6; от 0 до 2.5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16: от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160
Пределы допускаемой приведённой погрешности измерений избыточного давления, %	____

Продолжение таблицы 4

11аименование параметра	Значение
Пределы допускаемой дополнительной приведённой погрешности измерений избы точного давления, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °C. % - при использовании датчиков S-10. S-20 и IS-3 - при использовании датчиков ДМ5007 - при использовании датчиков МИДА-15 - при использовании датчиков ADZ-SML	±0,2 ±0,45 ±0,03 отсутствует
Диапазон измерений температуры, °C	от 0 до +60
Пределы допускаемой абсолютной погрешности измерений температуры. °C	±1
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °C - при использовании датчиков ТСМУ Метран-274 - при использовании датчиков ТС5ОО8 с классом ; точности: - 0.25 - 0.5 - при использовании датчиков ДТС	±0,575 °C ±0,1 % от диапазона измерений датчика ±0.2 % от диапазона измерений датчика 0,2 от основной погрешности датчика
Диапазон измерений расхода (утечки) воды, г/см? **	от 0 до 12
Диапазон измерений расхода (утечки) воздуха, t/cmj **	от 0 до 15
Пределы допускаемой приведённой погрешности измерений расхода (утечки). % **	±3
Диапазон счёта количества капель воды, капель/мин ***	от 0 до 207
Диапазон счёта количества пузырьков воздуха, пузырьков/.м ин * * *	от 0 до 283
Пределы допускаемой абсолютной погрешности счёта капель/пузырьков, капля/пузырёк ***	±1
Диапазон счёта количества электрических импульсов, имп.	от 0 до 65535
Пределы допускаемой абсолютной погрешности счёта электрических импульсов, имп._____	±3 на каждые 65535 имп.

* Выбирается из ряда.

* * Для датчиков расхода ПФ 5461 -4040.

* ** Для датчиков количества капель/пузырьков ПФ 5461-4040.

Примечания - Для приведённой погрешности нормирующим значением является 16 мА для измерений силы постоянного электрического тока и верхний предел диапазона измерений для избы точного давления и расхода.

Системы комплектуются датчиками расхода или датчиками количества из модельного ряда ПФ 5461-4040,

Таблица 5 - Технические характеристики

Наименование параметра

Количество измерительных каналов (далее - ИК) силы . постоянного электрического тока, шт., не более

Чродолжение таблицы 5
Н аименован ие п а рам етра	Значение
Импульсные входы (каналы): - количество входов для счёта электрических импульсов, шт., не более - напряжение низкого (активного) уровня на входах, В - напряжение высокого уровня на входах, В - диапазон частоты входных импульсов. Гц - минимальная длительность входных импульсов, мс	32 от 0 до 4 от 5 до 30 от 0 до 10000 0,05
Время установки рабочего режима, мин. ие более	10
Напряжение питающей сети. В	от 207 до 253
Частота, Гц	50+1
Потребляемая мощноеть, В А, не более	600
Нормальные условия: - температура окружающего воздуха, °C - для датчиков S-IO, S-20. IS-3. ДМ5ОО7. ТС5008 - для датчиков ДТС и остальной части систем - для датчиков МИДА-15 и ТСМУ Метран-274 - относительная влажность воздуха, % - атмосферное давление, кПа	от +21 до +25 от +10 до +30 от +15 до +25 от 40 до 80 от 84 до 106
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более - атмосферное давление, к! 1а	от +5 до +40 85 от 84 до 106
Габаритные размеры (ШГВ), мм, не более:	260x260x150
Масса, кг, не более	30
Примечание - Указаны габаритные размеры базового блока управления. В зависимости от конкретного заказа габариты блока управления могут меняться.

Таблица б - Функция программного обеспечения по переводу показаний из относительных

единиц в значения(	Физических величин для ИК силы постоянного электрического тока.
Показания ИК в относительных единицах	Показания ИК в значениях физических величин
от 0 до 100 %	Постоянный электрический ток от 4 до 20 мА
	Постоянное электрическое напряжение, В от 0 до 5: от 0 до 10; от 0 до 30
	Давление, МПа от минус 0,1 до 0: от 0 до 1; от 0 до 1.6: от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16: от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100: _____от 0 до 160; от 0 до 250_____ Температура. °C от -50 до +50; от -50 до +100; от -50 до +150; от 0 до +50: от 0 до +80; от 0 до +100; от 0 до +150; от 0 до +180; от 0 до +200; от 0 до +300; от 0 до +400; от 0 до +500

Продо; 1 жсиие таблицы 6

Показания ИК в относительных единицах	Показания ИК в значениях физических величин
от 0 до 100 %	Расход Воздух, нл/мин: от 0 до 0,1: от 0 до 0.25: от 0 до 0.5: от 0 до 1: от 0 до 5: от 0 до 10; от 0 до 25: от 0 до 50; от 0 до 100: от 0 до 150: о г 0 до 200: от 0 до 250; от 0 до 600; от 0 до 1000; от 0 до 1250: от 0 до 1670; от 0 до 2000: от 0 до 5000: от 0 до 10000 Вода, м3/ч: от 0 до 0.04: от 0 до 0,1: от 0 до 0.25; от 0 до 1,5: от 0 до 2.83; от 0 до 6.5; от 0 до 9; от 0 до 11,32; от 0 до 15; от 0 до 17,69; оз 0 до 1 8: от ______ 0 до 22.5; от 0 до 28,98: от 0 до 30; от 0 до 45: от 0 до 45.28 Усилие. 1-1 от 0 до 20: от 0 до 50: от 0 до 100; от 0 до 200; оз- 0 до 500; от 0 до 1 ООН; оз- 0 до 2000; оз- 0 до 5000; от 0 до 10000: от 0 до 20000; от 0 до ЗОООО: от 0 до 50000
	Перемещение, мм оз' 0 до 10; от 0 до 20; от 0 до 30: от 0 до 50; от 0 до 100; от 0 до 200; _____________от 0 до 300: о: 0_/ю 500; от 0 до 1000; ог 0 до 2(Ю0 Частота от 0 до 500 Гц; от 0 до 1 кГц: от 0 до 10 кГц
	___Уровень шума от 0 до 120 и от 0 до 150 дБА

Знак утверждения тина

наносится на табличку, расположенную на передней панели блока управления с использованием технологии «Металлографию» и на паспорт в левый верхний угол титульного листа типографическим способом.

чес гво

Комплектность

Комплект поставки приведён в таблице 7. Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количес iво
Система компьютерная измерительно-регистрирующая PKTBA-CRS-M в составе: - блок управления: - компьютер с сенсорным ЖК монитором или ноутбук с характеристиками не хуже: Core 2 Duo 2.53 GHz/ LGA775/3 Mb-1066MHz. 4 Gb RAM/ SSD-128 Gb: Экран: 1024x768/USB2.0x 3/lxRJ45	ПФ 5461-4056	1 шг.
Паспорт	ПФ 5461-4056 ПС	1 экз.
Руководство по эксплуатации	ПФ 5461-4056 РЭ	1 экз.
Руководство пользователя	ПФ 5461-4056 РП	1 экз.
Методика поверки	ПФ 5461-4056 МП	1 экз.
Паспорт	ПФ 5461-4040 ПС	**
Руководство по эксплуатации	ПФ 5461-4040 РЭ
Датчик расхода или количества капель/пузырьков	ПФ 5461-4040*	**
Датчик давления	Согласно таблицы I	**
Датчи к тем пературы	Согласно таблицы 1	**

1 [римечания. * Согласно заказа в соответствии с таблицей 1.

** Количество датчиков зависит от заказа и не может г

___задействованных ИК. указанных в таблице 5.________

Поверка

осуществляется по документу ПФ 5461-4056 МП «Системы компьютерные измерительно-регистрируюшие PKTBA-CRS-M. Методика поверки», утверждённому ФБУ «Пензенский ЦСМ» 20 декабря 2018 г.

Основные средства иоверки:

- манометр грузопоршневой МП-60 (регистрационный номер в Федеральном

информационном фонде по обеспечению единства измерений 52189-16);

- манометр грузопоршневой МП-600 (регистрационный номер в Федеральном

информационном фонде по обеспечению единства измерений 52189-16);

- манометр грузопоршневой МП-2500 (регистрационный номер 52189-16 в Федеральном информационном фонде);

- генератор сигналов специальной формы AWG-4105 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53406-13);

- весы лабораторные электронные ME215S (регистрационный номер 21464-03 в Федеральном информационном фонде);

- термостат жидкостный «ТЕРМОТЕСТ-100» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39300-08):

калибратор цифровой САЗ 10 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 66821-17).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
