Генераторы-анализаторы сигналов дальномерного радиооборудования ГСПН-2
| Номер в ГРСИ РФ: | РБ 03 16 7612 20 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Категория: | Дальномеры |
| Производитель / заявитель: | ООО "Курсир", г. Москва |
|
Описание типа РБ 03 16 7612 20 [2020-07-07]
rb-03-16-7612-20_2020-07-07.pdf
|
Скачать |
Генераторы-анализаторы сигналов дальномерного радиооборудования ГСПН-2 (далее - генераторы ГСПН-2) предназначены для формирования специальных калиброванных сигналов . дальномерного радиооборудования форматов DME.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 7612 20 |
| Наименование | Генераторы-анализаторы сигналов дальномерного радиооборудования ГСПН-2 |
| Год регистрации | 2020 |
| Номер сертификата | 13491 |
| Дата регистрации | 2020-05-28 |
| Срок действия | 2024-10-28 |
| Получатель сертификата | ООО Курсир, г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО Курсир, г. Москва, РФ
Адрес: 143026, г. Москва, территория Сколково Инновационного центра, Большой бульвар, д.42, строение 1, помещение 1045
Контакты: тел.: +7 (351) 729-81-31, факс: +7 (351) 729-81-31 доб. 12, info@cursir.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия осциллографа с требуемыми метрологическими характеристиками. |
| Методика поверки | Поверку проводить по МГЦА.461512.046 МП, утвержденной в 2019 г. |
| Признание поверки | Первичная поверка при выпуске из производства, проводимой ООО "РТС-Метрология", г. Челябинск, РФ (аттестат аккредитации - №RA.RU.311826, шифр поверительного клейма - ДБО) (НТК №05-20). Временно, до создания собственной эталонной базы в Республике Беларусь, признавать результаты периодической поверки, проводимой ООО "РТС-Метрология", г. Челябинск, РФ (аттестат аккредитации - №RA.RU.311826, шифр поверительного клейма - ДБО) (НТК №05-20). |
Поверители
Скачать
|
Описание типа РБ 03 16 7612 20 [2020-07-07]
rb-03-16-7612-20_2020-07-07.pdf
|
Скачать |
Описание типа
Назначение
Генераторы-анализаторы сигналов дальномерного радиооборудования ГСПН-2 (далее - генераторы ГСПН-2) предназначены для формирования специальных калиброванных сигналов . дальномерного радиооборудования форматов DME.
Описание
Принцип действия генераторов основан на формировании импульсно-модулированных сигналов с нормированными значениями параметров: длительность импульсов, длительность интервала между парой импульсов и частота заполнения. Параметры соответствуют стандартам дальномерного оборудования, применяемым в системах DME.
Конструктивно генераторы ГСПН-2 состоят из портативного блока с клавиатурой и цифровым табло, которые находятся на верхней панели корпуса генераторов ГСПН-2.
Электропитание генераторов ГСПН-2 осуществляется через адаптер переменного/постоянного тока напряжением 24 В. входящим в комплект поставки.
Генераторы ГСПН-2 имеют два режима работы: «Запросчик» и «Ответчик».
В режиме «Запросчика» генераторы ГСПН-2 формируют радиоимпульсы определенной частоты заполнения и длительности и в случае ответа определяют задержку сигнала, по которой вычисляется дальность нахождения «ответчика».
В режиме «Ответчика» генераторы ГСПН-2 при получении запросных импульсов формируют радиоимпульсы ответа через установленное время задержки, которое имитирует дальность нахождения «ответчика».
Управление генераторами ГСПН-2 осуществляется органами управления в виде кнопочной цифровой клавиатуры. Вывод и отображение информации осуществляется на цифровое табло.
Общий вид генераторов ГСПН-2 приведен на рисунке 1.
Схема пломбировки (место размещения наклейки) генераторов ГСПН-2 от несанкционированного доступа приведена на рисунке 1.
Генераторы ГСПН-2 могут быть использованы при регулировке и поверке основных параметров бортового оборудования и контрольной аппаратуры наземных маяков, выполняемых при изготовлении, ремонте и регламентном обслуживании указанного оборудования.
1 - место пломбировки от несанкционированного доступа
2 - место нанесения знака утверждения типа
3 -клавиатура 4 - цифровое табло

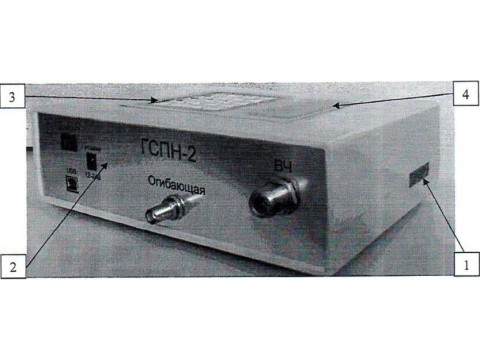

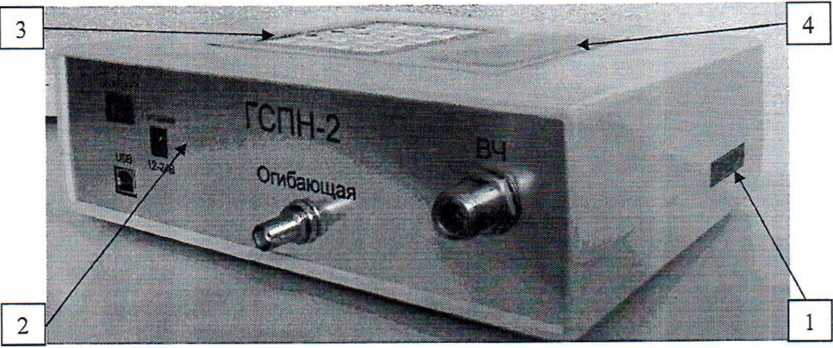

Рисунок 1 — Общий вид генераторов ГСПН-2. Схема пломбировки от несанкционированного доступа
Программное обеспечение
Встроенное программное обеспечение (далее -ПО) генераторов ГСПН-2 выполняет функции: выбор режимов работы, управление работой, вывод и отображение информации и результатов измерений.
ПО генераторов ГСПН-2 отдельно не функционирует.
Конструкция генераторов ГСПН-2 исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень зашиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО генераторов ГСПН-2
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.2 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
599ffb95a47e6c63f2e22175766b78a5 |
|
Алгоритм вычисления идентификатора ПО |
md5 |
Технические характеристики
Таблица 2 - Метрологические характеристики генераторов ГСПН-2
|
Наименование характеристики |
Значение |
|
Диапазон несущих частот в режиме «Запросчик», МГц |
от 1025 до 1150 |
|
Диапазон несущих частот в режиме «Ответчик», МГц |
от 962 до 1213 |
|
Пределы допускаемой абсолютной погрешности несущей частоты, кГц |
±100 |
|
Диапазон устанвки уровня мощности выходного сигнала на разъеме «ВЧ», дБ (1 мВт) |
ОТ -1>^р±6.1 |
|
Пределы допускаемой абсолютной погрешности установки мощности выходного сигнала, дБ |
±з/ОйЬй |
Зродолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Неравномерность амплитуд в паре импульсов, дБ |
±1.0 |
|
Длительность формируемых радиоимпульсов (по уровню 0.5) в режиме «Запросчик» и в режиме «Ответчик», мкс |
от 3.0 до 4,0 |
|
Длительность фронта формируемых радиоимпульсов (по уровню 0,1 - 0,9) в режиме «Запросчик» и в режиме «Ответчик», мкс, не более |
3,0 |
|
Длительность спада формируемых радиоимпульсов (по уровню 0,1 - 0.9) в режиме «Запросчик» и в режиме «Ответчик», мкс. не более |
3.5 |
|
Значение запросных кодовых интервалов в режиме «Запросчик», мкс: - канал-Х - канал-У |
от 11,5 до12,5 от 35,5 до 36,5 |
|
Значение ответных кодовых интервалов в режиме «Ответчик», мкс: - канал-Х - канал-У |
от 11,5 до12,5 от 29.5 до 30.5 |
|
Номинальное значение фиксированной задержки отклика на сигнал запроса дальности, соответствующая имитируемой дальности «0 км» в режиме «Ответчик», мкс: - канал-Х - канал-У |
50,0 56,0 |
|
Пределы допускаемой абсолютной погрешности установки фиксированной задержки отклика на сигнал запроса дальности, соответствующей имитируемой дальности «0 км» в режиме «Ответчик», мкс |
±0.5 |
|
Формируемые значения задержек т0 на сигнал запроса в режиме «Ответчик», соответствующие имитируемой дальности, (канал-Х): - «98 км», мкс - «186 км», мкс - «274 км», мкс - «400 км», мкс |
703,3 1290.0 1876,6 2716,6 |
|
Формируемые значения задержек т0 на сигнал запроса в режиме «Ответчик», соответствующие имитируемой дальности. (канал-У): - «98 км», мкс - «186 км», мкс - «274 км», мкс - «400 км», мкс |
709,3 1296,0 1882,6 2722,6 |
|
Пределы допускаемой абсолютной погрешности установки формируемых задержек отклика на сигнал запроса дальности, в режиме «Ответчик», мкс |
±(0,5 + 0,01 -т0) |
|
Диапазон измерений задержки сигналов т, в режиме «Запросчик», соответствующие имитируемой дальности «0-400 км»: - (Х-канал), мкс - (У-канал), мкс |
от 50.0 до 2716.6 от 56,0 до 2722,6 |
Государственный реестр] . средств измерении / \Республи» Беларусь /
документов/
^ТлГУ^Г'
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений задержки сигналов в режиме «Запросчик», мкс |
±(0.5 + 0.01 т() |
|
Коэффициент стоячей волны по напряжению в режиме «Ответчик» на разъеме «ВЧ», не более |
1,5 |
Таблица 3 - Основные технические характеристики генераторов ГСПН-2
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима после включения питания, мин, не более |
25 |
|
Номинальное значение волнового сопротивления ВЧ выхода. Ом |
50 |
|
Тип ВЧ разъема в соответствии с ГОСТ РВ 51914-2002 |
N |
|
Тип НЧ разъема в соответствии с ГОСТ РВ 51914-2002 |
ВМС |
|
Параметры электрического питания: - напряжение питания сети переменного тока. В - частота питания сети переменного тока, Гц |
от 198 до 242 от 49 до 51 |
|
Потребляемая мощность, В-А, не более |
100 |
|
Масса с присоединенным адаптером переменного/постоянного тока, без упаковки и без принадлежностей, кг. не более |
1,5 |
|
Габаритные размеры, мм. не более: - длина - ширина - высота |
250 195 75 |
|
Рабочие условия применения: - температура окружающего воздуха. °C - атмосферное давление. кПа (мм рт. ст.) - относительная влажность воздуха при температуре +25 °C, %, не более |
от -10 до +40 от 84.0 до 106.7 (от 630 до 800) 80 |
Знак утверждения типа
наносится на титульный лист документов «Генератор-анализатор сигналов дальномерного радиооборудования ГСПН-2. Руководство по эксплуатации МГЦА.461512.046 РЭ», «Генератор-анализатор сигналов дальномерного радиооборудования ГСПН-2. Паспорт МГЦА.461512.046 ПС» типографским способом и на переднюю панель корпуса генератора ГСПН-2 методом трафаретной печати со слоем защитного покрытия или лазерной гравировкой.
Комплектность
Таблица 4 - Комплектность генератора ГСПН-2
|
Наименование |
Обозначение |
Количество |
|
Генератор-анализатор сигналов дальномерного радиооборудования |
ГСПН-2 МГЦА.461512.046 |
2 шт. * |
|
Адаптер питания AC/DC с кабелем |
— |
2 шт. * |
|
Антенна |
— |
1 шт. ** |
|
Кабель высокочастотный |
— |
1 шт. ** |
|
Строительный штатив |
- |
1 шт. ** |
|
Аттенюатор 40 дБ |
— |
1 шт. ** |
|
Аттенюатор 10 дБ |
— |
1 шт. ** |
|
Упаковка (кейс) |
— |
1 шт. |
|
Руководство по эксплуатации |
МГЦА.461512.046РЭ |
1 экз. |
|
Паспорт |
МГЦА.461512.046ПС |
1 экз. |
|
Методика поверки |
МГЦА.461512.046 МП |
1 экз. |
|
* - по запросу заказчика может быть поставлен один * * - поставляется по запросу заказчика | ||
Поверка
осуществляется по документу МГЦА.461512.046 МП «Генераторы-анализаторы сигналов дальномерного радиооборудования ГСПН-2. Методика поверки». утвержденному ФГУП «ВНИИФТРИ» 4 апреля 2019 года.
Основные средства поверки:
- осциллограф цифровой DSO-X 4154А, регистрационный номер 53386-13 в Федеральном информационном фонде, или осциллограф цифровой запоминающий WaveRunner 625Zi. регистрационный номер 49275-12 в Федеральном информационном фонде;
- анализатор спектра N9020A (опции 508. PFR. BIX. ЕАЗ, РОЗ), регистрационный номер 56557-14 в Федеральном информационном фонде, или анализатор спектра FSV4, регистрационный номер 55768-13 в Федеральном информационном фонде;
- генератор сигналов N5182B (опции 1ЕА. UNT, 1EQ, 430, 656, UNV, UNY), регистрационный номер 53063-13 в Федеральном информационном фонде, или генератор сигналов SMB100A, регистрационный номер 50188-12 в Федеральном информационном фонде;
- датчик средней мощности NRP-Z91. регистрационный номер 70829-18 в Федеральном информационном фонде, или ваттметр СВЧ с блоком измерительным NRP и преобразователем измерительным NRP-Z55. регистрационный номер 32262-06 в Федеральном информационном фонде;
- измеритель комплексных коэффициентов передачи и отражения «ОБЗОР-804/1», регистрационный номер 52992-13 в Федеральном информационном фонде, или измеритель комплексных коэффициентов передачи и отражения «ОБЗОР-304», регистрационный номер 37556-08 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик генераторов ГСПН-2 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска клейма поверителя.
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
документов
осударственьый реестр средств измерений Ресгг,'блики Беларусь
Нормативные документы
Авиационные правила часть 170 том 2. сертификационные требования к оборудованию аэродромов и воздушных трасс
Генератор-анализатор сигналов дальномерного радиооборудования ГСПН-2.
Технические условия МГЦА.461512.046ТУ
Другие Дальномеры
