Измерители защитного слоя бетона ПОИСК-М
| Номер в ГРСИ РФ: | РБ 03 20 7611 20 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Производитель / заявитель: | ООО НПП «Интерприбор», г. Челябинск |
|
Описание типа РБ 03 20 7611 20 [2020-07-16]
rb-03-20-7611-20_2020-07-16.pdf
|
Скачать |
Измерители защитного слоя бетона ПОИСК-М (далее - приборы), предназначены для измерения толщины защитного слоя бетона и определения расположения стальной арматуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 7611 20 |
| Наименование | Измерители защитного слоя бетона ПОИСК-М |
| Год регистрации | 2020 |
| Номер сертификата | 13490 |
| Дата регистрации | 2020-05-28 |
| Срок действия | 2024-02-20 |
| Получатель сертификата | ООО НПП "Интерприбор", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "Интерприбор"
Адрес: 454126, г. Челябинск, ул. Тернопольская, 6
Контакты: тел./факс (351) 729-88-85, 211-54-30 (31) // E-mail: info@interpribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь (стенд для поверки измерителей защитного слоя бетона не соответствует требуемым для поверки геометрическим характеристикам, отсутствует арматура необходимых размеров). |
| Методика поверки | Поверку проводить по МП 408313-100, утвержденной в 2018 г. |
| Признание поверки | Первичная поверка при выпуске из производства, проводимой Челябинским ЦСМС (аттестат аккредитации - №RA.RU.311503, шифр поверительного клейма - ГА) (НТК №05-20). Временно, до создания собственной эталонной базы в Республике Беларусь, признавать результаты периодической поверки, проводимой Челябинским ЦСМС (аттестат аккредитации - №RA.RU.311503, шифр поверительного клейма - ГА) (НТК №05-20). |
Поверители
Скачать
|
Описание типа РБ 03 20 7611 20 [2020-07-16]
rb-03-20-7611-20_2020-07-16.pdf
|
Скачать |
Описание типа
Назначение
Измерители защитного слоя бетона ПОИСК-М (далее - приборы), предназначены для измерения толщины защитного слоя бетона и определения расположения стальной арматуры.
Описание
Принцип работы приборов заключается в регистрации изменения электромагнитного поля, создаваемого преобразователем, при его взаимодействии с элементами арматуры и его преобразовании в значение толщины защитного слоя бетона.
Приборы выполнены в виде моноблочного малогабаритного измерительного устройства с встроенным датчиком, цветным сенсорным дисплеем, расположенным на лицевой панели корпуса прибора.
Питание осуществляется от встроенного литиевого аккумулятора.
Приборы обеспечивают:
- измерение толщины защитного слоя бетона;
- определение расположения стальной арматуры;
- фиксацию результатов измерения в энергонезависимой памяти;
- определение неизвестного диаметра арматуры двумя способами;
- передачу измерений на ПК.
Прокладка диэлектрическая используется для определения диаметра арматуры в режиме измерения.
' Место пломбирования и клеймения приборов от несанкционированного доступа расположено на винте крепления задней панели электронного блока.
Общий вид приборов и места нанесения пломбировки от несанкционированного доступа представлены на рисунках 1-2.

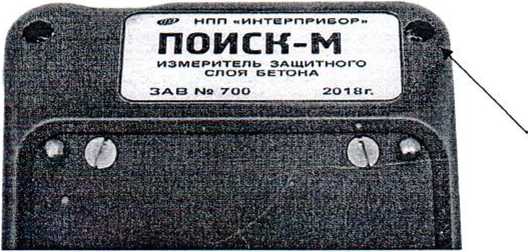

Место пломбирования
Рисунок 1 - Место нанесения пломбировки от несанкционированного доступа на панели электронного блока приборов
ПОИСК-М
Копия веря а
16 АПР 2019
Подпись

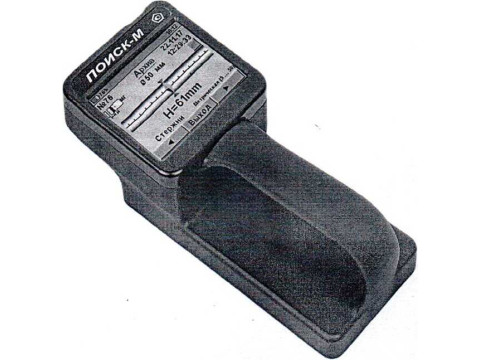

Рисунок 2 - Общий вид прибора ПОИСК-М
Программное обеспечение
Программное обеспечение приборов (далее - ПО) неизменяемое и несчитываемое. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПОИСК-М |
|
Номер версии (идентификационный номер) ПО |
Не ниже 02.12.2017 |
|
Цифровой идентификатор ПО |
Е714 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измерений толщины защитного слоя бетона (Н), мм, для: • ' - диаметров арматуры от 3 до 12 мм - диаметров арматуры от 14 до 30 мм - диаметров арматуры от 32 до 50 мм |
от 5 до 90 от 5 до 120 от 10 до 12Ц<«?уГ | |
|
Диапазон показаний толщины защитного слоя бетона, мм, для: - диаметров арматуры от 3 до 12 мм - диаметров арматуры от 14 до 30 мм - диаметров арматуры от 32 до 50 мм |
от 2 до „ от 3 до IWCV-,^-от 10 до iVC^^ ----. |
вСТП и 7 СЬ / |
Л/S' Наименовании характеристики
Пределы допускаемой основной абсолютной погрешности измерений толщины защитного слоя бетона, мм. при.
- толщине защитного слоя от 5 до 120 мм включ.
/толщине защитного слоя оз 2 до 5 мм и св. 120 до 1-10 мм I Гределы допускаемой дополнительной погрешности при измерении толщины защитного слоя бетона от изменения
j температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C. мм Нормальные условия измерений:
- температура окружающей среды. °C
- относительная влажность. %, не более
- атмосферное давление, к! 1а
11римечание:
I где 11 - измеренное значение толщины защитного слоя, мм
Значение
ЦО.ОЗ Н 10.5) не нормируется
от + I 5 до л-25
80
от <8-4.0 до 106.7
|
Таблица 3 Технические характерис тики | |
|
1 {аимснование характернотики |
Значение |
|
Межарматурное расстояние, мм. нс менее: - для диаметров арматуры От 3 до 10 мм - для диаметров арма туры оз 12 до 50 мм |
100 200 |
|
Рабочие условия эксплуатации: - рабочий диапазон температур окружающего воздуха. °C - относительная влажнос ть воздуха при <-25 "С. нс более. % - атмосферное давление. к11а |
от -10 до 4-40 80 о т 84.0 до 106.7 |
|
Питание прибора. В: - от встроенного аккумуля тора - от внешнего источника пи тания (зарядное устройство) |
3.74 0.5 5.00 >0.25 |
|
Потребляемая мощность. Вт. не более |
3.0 |
|
Масса прибора, кг. не более |
0.950 |
|
Габаритные размеры (длинахширинахвысота). мм. не более |
210x90x70 |
|
Средняя нарабо тка на отказ, ч. нс менее |
20000 |
|
Полный средний срок службы, лет. не менее |
К) |
Знак утверждения типа
наноси тся наклейкой на лицевые панели иск тронных блоков приборов и печа тается типографским способом в левом верхнем углу титульного листа руководств но эксплуатации.
Комплектность
|
Таблица 4 - Комплек тнос ть средства измерения | |
|
Наименование |
Обозначение |
|
Измеритель защитного слоя бетона поиск-м |
• |
|
Прокладка диэлектрическая | |
|
Зарядное устройство USB | |
|
Кабель USB | |
|
Программа связи с ПК | |
|
f Наименование |
Обозначение |
Количество, шт. |
i i I I (римечание |
|
уМетодика поверки |
МН 40X313-100 |
. - 1 HIT. | |
|
Руководство по эксплуатации |
ПКИ11.40X313.100Р') |
1 шт. | |
|
Гара транспорт ировочная |
1 Illi. ......... |
..... |
Поверка
осуществляется по документу МИ 40X313-100 «Измерители защитного слоя бетона НОИСК-М.
Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 19 ноября 20IX г.
Основное средство поверки: шгашепциркуль ИИ (-11, диапазон измерения от 0 до 250 мм. погрешность измерения ±0.05 мм. Регистрационный номер 220ХХ-07:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГУ 4276-034-7453096769-2017 Измерители защитного слоя бетона ИОИСК-М.
Технические условия
