Системы измерительные информационные метеорологические AWS310

Номер в ГРСИ РФ:	РБ 03 22 6454 17
Раздел:	Средства измерений аэрогидродинамических величин [22]
Производитель / заявитель:	"Vaisala Oyj", Финляндия

Скачать

	Описание типа РБ 03 22 6454 17 [2018-04-26] rb-03-22-6454-17_2018-04-26.pdf	Скачать
	Описание типа РБ 03 22 6454 17 [2019-04-02] rb-03-22-6454-17_2019-04-02.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Системы измерительные информационные метеорологические AWS310 (далее - системы) предназначены для измерения: метеорологической оптической дальности видимости, атмосферного давления, высоты нижней границы облаков, скорости и направления ветра, температуры и относительной влажности окружающего воздуха, температуры почвы, воды и дорожного покрытия, энергетической освещенности, уровня снега и воды, количества осадков, объемной концентрации NO2, СО, Оз в воздухе, яркости фона, сбора и обработки метеорологической информации об основных параметрах атмосферы, поступающей от датчиков, входящих в систему, а также индикации информационных параметров (наличия или отсутствия осадков и молний, УФ-излучения, продолжительности солнечного сияния, влажности почвы и листьев, испарения почвы, времени появления конденсата, текущей погоды и состояния поверхности дорожного покрытия).

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 22 6454 17
Наименование	Системы измерительные информационные метеорологические AWS310
Год регистрации	2017
Номер сертификата	11468
Дата регистрации	2017-12-20
Срок действия	2022-12-20
Получатель сертификата	фирма "Vaisala Oyj", Финляндия (Fl)

Производитель / Заявитель

фирма "Vaisala Oyj"

Адрес: P.O. Box 26, FIN-00421 Helsinki

Контакты: +358 9 894 91 / +358 9 8949 2227 / E-mail: aki.paananen@vaisala.com

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Системы, в состав которых входят датчики качества воздуха AQT410, AQT420, метрологически обеспечены в Республике Беларусь с применением соответствующих ГСО, внесенных в Госреестр СИ РБ (раздел 2) или допущенных к применению в Республике Беларусь в установленном порядке. Системы, в состав которых входят датчики скорости и направления ветра с верхним пределом измерения скорости 60; 65; 75; 90 м/с, метрологически НЕ обеспечены в Республике Беларусь. Временно, до создания эталонной базы в Республике Беларусь, подтверждение метрологических характеристик канала измерения скорости и направления ветра (для системы с датчиками скорости и направления ветра с верхним пределом измерения скорости 60; 65; 75; 90 м/с) проводить в диапазоне со значением верхнего предела измерений скорости ветра 50 м/с с дальнейшим распространением результатов на весь диапазон измерений скорости системы с последующим оформлением единого свидетельства о поверки системы определенной конфигурации при условии положительных результатов поверки каждого канала системы. Системы, в состав которых входят датчики метеорологической оптической дальности видимости FS11, FS11P, LT31, WD10/PWD12/ PWD20/PWD22/ PWD50/PWD52, метрологически НЕ обеспечены в Республике Беларусь.
Методика поверки	Поверка проводится по МРБ МП.2758-2018 (изменение №1), в т.ч. находящихся в эксплуатации.
Признание поверки	Временно, до создания эталонной базы в Республике Беларусь, проводить подтверждение метрологических характеристик датчиков оптической дальности видимости FS11, FS11P, LT31, WD10/PWD12/ PWD20/PWD22/ PWD50/PWD52 при первичной и периодической поверке в поверочных лабораториях, аккредитованных в Системе аккредитации Республики Беларусь, или в иных лабораториях специалистами юридических лиц, входящих в государственную метрологическую службу Республики Беларусь, с последующим оформлением единого свидетельства о поверки системы определенной конфигурации при условии положительных результатов поверки каждого канала системы.

Поверители

Скачать

	Описание типа РБ 03 22 6454 17 [2018-04-26] rb-03-22-6454-17_2018-04-26.pdf	Скачать
	Описание типа РБ 03 22 6454 17 [2019-04-02] rb-03-22-6454-17_2019-04-02.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - метеорология и другие области деятельности для мониторинга состояния окружающей среды.

Описание

Принцип действия системы основан на измерении различных метеорологических величин с помощью первичных измерительных преобразователей (датчиков), входящих в состав системы и обработки полученной информации цифровым контроллером с возможной передачей результатов измерений по линиям связи (RS-485, GPRS, Ethernet) удаленному пользователю. Цифровой контроллер выполняет функции сбора, хранения и обработки полученной информации. В состав системы входят:

- мачта;

- металлический корпус;

- вспомогательное коммуникационное оборудование;

- цифровой контроллер QML201C с блоком питания;

- адаптер датчиков DRA411;

- блок управления данными DMU703;

- блок управления энергопотреблением PMU701;

- первичные измерительные преобразователи: датчики температуры почвы (грунта) и воды QMT 103, QMT 110, QMT 107, DTS12W, DTS12G, TPS 10; датчики температуры и влажности окружающего воздуха НМР110, НМР155, DTS12A; датчики атмосферного давления РТВЗЗО, BARO-1; датчики скорости и направления ветра WA15 (состоит из датчика скорости ветра WAA151, датчика направления ветра WAV151, кронштейна и последовательного трансмиттера WAC155), WA25 (состоит из датчика скорости ветра WAA252, датчика направления ветра WAV252, кронштейна WAC151), серии WMT700; датчики количества осадков Pluvio2, RG13, RG13H, QMR102; датчики высоты нижней границы облаков CL31, CL51; датчики метеорологической оптической дальности видимости FS11, FS11P, LT31, PWD10, PWD12, PWD20, PWD22, PWD50, PWD52; датчики энергетической освещенности SP Lite 2, QMN101, CNR4, СМА6, СМА11, СМРЗ, СМР6, СНР1, СМР10, СМР21, СМР22, SMP3, SMP6, SMP10, SMP21, SMP22; датчик уровня снега SR50A; датчик уровня воды Vegapuls 61; комбинированные датчики WXT536, WXT535, WXT534, WXT533, WXT532; датчики качества воздуха AQT410, AQT420; датчики яркости фона LM21; датчики температуры дорожного покрытия DRS511 в комплекте с интерфейсной платой DRI701;

- индикаторы информационных параметров: индикаторы УФ-излучения CUV5, SUV5, UVR1-A, UVR1-B, UVA, UVB, PQS1, LI-190; индикаторы уровня воды PAA-36XW, PR-36XW; индикатор молний и гроз TSS928; индикатор испарения воды 255-100 Analog Output Evaporation Gauge; индикатор влажности листьев 6420; индикаторы состояния поверхности дороги DSC111, DSC211, DST111; индикаторы влажности почвы ЕС-5, GS3, ML3; индикатор продолжительности солнечного сияния CSD3, индикатор количества осадков WXT531.

В зависимости от выполняемых конкретных задач система комплектуется только теми первичными измерительными преобразователями и индикаторами информационных параметров, которые необходимы для получения наиболее оптимального объема информации.

Цифровой контроллер с блоком питания и датчиком атмосферного давления BARO-1 (или РТВЗЗО) устанавливается в металлический корпус и крепится к опоре (мачте). На кронштейны мачты могут устанавливаться: датчики температуры и влажности окружающего воздуха, датчики скорости и направления ветра, датчики энергетической освещенности, датчики продолжительности солнечного сияния, датчики метеорологической оптической дальности видимости (FS11, FS11P, PWD10, PWD12, PWD20, PWD22, PWD50, PWD52), датчики высоты снежного покрова, датчики уровня воды, комбинированные датчики, датчики качества воздуха, индикаторы влажности листьев, индикаторы состояния поверхности дороги, индикаторы яркости фона, индикаторы УФ-излучения. Датчики метеорологической оптической дальности видимости (LT31), датчики количества осадков, датчики высоты нижней^аницы облаков, датчики температуры почвы (грунта) и воды, индикаторы молний, I |ГосУдарс7вёш^ I || I! I адыг пи/#чnJ -I л индикаторы уровня воды, индикаторы испарения воды, устанавливаются отдельно.

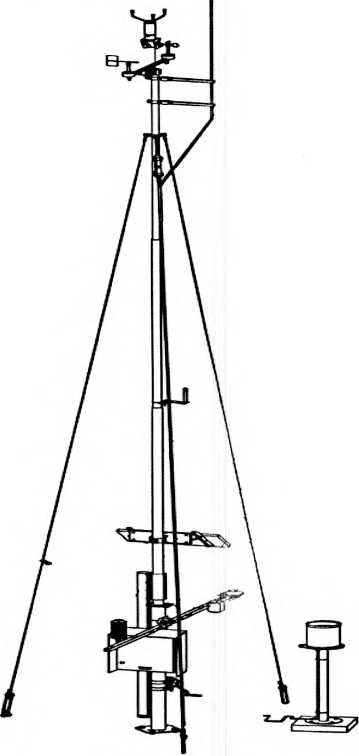

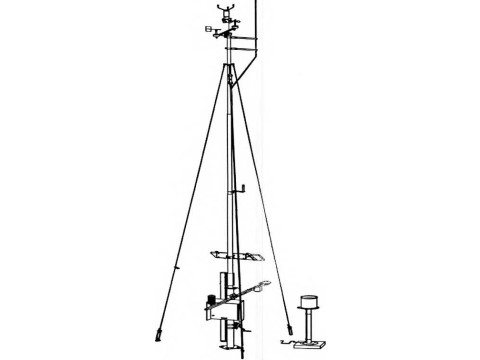

Внешний вид системы приведен на рисунке 1.

Знак поверки системы в виде клейма-наклейки наносится на контроллер QML201C. Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

Рисунок 1 - Внешний вид системы

Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик систем. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО _____________________________

Обозначение системы	Наименование внешнего ПО	Номер версии ПО
AWS310	Lizard	9.0.8
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что
метрологически значимая часть ПО останется без изменений.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики системы указаны в таблицах 2-17.

Таблица 2 - Основные характеристики системы

Наименование характеристики	Значение
Диапазон температур окружающего воздуха при эксплуатации, °C	от минус 40 до плюс 60
Диапазон температур окружающего воздуха при хранении и транспортировании, °C	от минус 60 до плюс 80
Диапазон относительной влажности окружающего воздуха при эксплуатации, %	от 0 до 100
Диапазон напряжений питания от источника переменного тока, В	от 90 до 264
Степень защиты оболочки корпуса по ГОСТ 14254-2015	IP66
Габаритные размеры, мм, не более: - корпус - мачта	600x500x200 0120x10000
Масса, кг, не более	230
Примечание Пределами допускаемой погрешности измерительного канала системы, если в состав измерительного канала системы входит датчик с аналоговым выходным сигналом, является сумма пределов допускаемой погрешности датчика и пределов допускаемой погрешности контроллера, пересчитанных в единицы измеряемой величины (при необходимости). Пределами допускаемой погрешности измерительного канала системы, если в состав измерительного канала входит датчик с цифровым выходным сигналом, являются пределы допускаемой погрешности датчика.

Таблица 3 - Основные технические и метрологические характеристики контроллера QML201C

Наименование характеристики	Значение
Пределы допускаемой погрешности контроллера при измерении напряжения постоянного тока, В, не более: - от минус 5 до плюс 5 В - от минус 2,5 до плюс 2,5 В - от минус 0,25 до плюс 0,25 В - от минус 25 до плюс 25 мВ	±(0,06 % от показания + 100 мкВ) ±(0,04 % от показания + 50 мкВ) ±(0,06 % от показания + 6 мкВ) ±(0,06 % от показания + 5 мкВ)
Пределы допускаемой абсолютной погрешности контроллера при преобразовании температуры: - в диапазоне от минус 40 до 50 °C, °C - в диапазоне свыше 50 до 60 °C, °C	±0,10 ±0,16
Пределы допускаемой погрешности контроллера при измерении частоты в диапазоне от 0 до 20 кГц, Гц	±(0,003 % от показания + ед. мл. разряда)
Количество измерительных каналов, шт	22
Диапазон напряжений питания от источника постоянного тока, В	от 8 до 30
Потребляемая мощность, Вт, не более	0,3
Диапазон температур окружающего воздуха при эксплуатации, °C	от минус 40 до плюс 60
Цифровой интерфейс	RS-232, RS-485, SDI-12, Ethernet
Габаритные размеры, мм, не более	250x150x80
\о\\ 3О J)

Таблица 4 - Основные технические и метрологические характеристики датчиков температуры почвы (грунта) и воды, входящих в состав системы

Наименование характеристики	Тип датчика
Наименование характеристики	QMT103	QMT110	QMT107	DTS12W	DTS12G	TPS 10
Тип датчика	Pt 100 по ГОСТ 6651					цифровой (выход RS485)
Диапазон измерений температуры, °C	от минус 40			до плюс 60
Пределы допускаемой абсолютной погрешности датчика, °C	±(0,1 + 0,0017-\|t\|)		±0,3	±(0,08 + 0,00125 \|t\|)		±0,5
Длина кабеля, м, не более	5	10	1	5	30	1
Диапазон напряжения питания постоянного тока, В	-		от 6 до 30	-		от 9 до 15
Степень защиты оболочки датчика по ГОСТ 14254-2015	IP68
Габаритные размеры, мм, не более	07,5x100	07,5x100	020x1200	033x270	08x100	016x100
Примечание: t- измеренное значение температуры, °C

Таблица 5 - Основные технические и метрологические характеристики датчиков температуры и влажности окружающего воздуха, входящих в состав системы

Наименование характеристики	Тип датчика
Наименование характеристики	НМР155	НМР110	DTS12A
1	2	3	4
Диапазон измерений температуры окружающего воздуха, °C	от минус 40 до плюс 60
Пределы допускаемой абсолютной погрешности датчика при измерении температуры окружающего воздуха, °C: - цифровой выходной сигнал - аналоговый выходной сигнал (напряжение постоянного тока) - аналоговый выходной сигнал (электрическое сопротивление)	±0,40 ±0,45 ±(0,1+0,00167-\|t\|)	в диапазоне от 0 °C до 40 °C: ±0,2 ниже 0 °C и свыше 40 °C: ±0,4	- ±(0,08+0,00125-\|t\|)
Пределы допускаемой основной абсолютной погрешности датчика при измерении относительной влажности окружающего воздуха,%: -при 15 °C<t<25 °C - при 0 °C<t<40 °C	±1,0, для 0 %^физм^90 % ±1,7, для 90%<физм<100 %	±1,5, для 0 %<сризм^90 % ±2,5, для 90%<физм<100 %	-

Продолжение таблицы 5

1	2	3	4
Пределы допускаемой дополнительной абсолютной погрешности датчика при измерении относительной влажности окружающего воздуха, %: - при минус 20 °C<t<40 °C - при минус 40 °C<t< минус 20 °C, при 40 °C<t<60 °C - при минус 40 °C^t<0 °C, 40 °C<t^60 °C	±0,008 сризм, для 0 %<физм<90 % ±(0,008 физн-0,7), для 90%<физм<100 % ±(0,2+0,012 физм), для 0%<физм<90 % ±(0,012 физм-0,5), для 90%<физм<100 %	±1,5	-
Диапазон измерений температуры точки росы, °C	-	от минус 20 до плюс 20	-
Пределы допускаемой абсолютной погрешности датчика при измерении температуры точки росы, °C	-	±2,0	-
Диапазон напряжения питания постоянного тока, В	от 7 до 28	от 8 до 28	-
Степень защиты оболочки по ГОСТ 14254-2015	IP66	IP65	IP68
Диапазон аналогового выходного сигнала: - по напряжению постоянного тока, В (по заказу) - по сопротивлению, Ом	от 0 до 1; от 0 до 5; от 0 до 10 по ГОСТ 6651 для Pt100	от 0 до 1; от 0 до 2,5; от 0 до 5; от 1 до 5	по ГОСТ 6651 для Pt100
Цифровой выходной интерфейс (по заказу)	RS485	RS485	-
Габаритные размеры, мм, не более (без учета кабеля)	040x267	012x71	08x173
Масса, г, не более (без учета соединительного кабеля)	86	28	100
Примечание: t - измеренное значение температуры, °C; физм - измеренное значение относительной влажности воздуха, %

Таблица 6 - Основные технические и метрологические характеристики датчиков атмосферного давления, входящих в состав системы

Наименование характеристики	РТВЗЗО, класс А	РТВЗЗО, класс В	Тип датчика РТВЗЗО, класс В	BARO-1 (с контроллером QML201C)
Диапазон измерений атмосферного давления, гПа	от 500 до 1100	от 50 до 1100	от 500 до 1100	от 500 до 1100
Пределы допускаемой абсолютной погрешности датчика при измерении атмосферного давления, гПа (цифровой выходной сигнал)	±0,15	±0,45	±0,25	±0,30
Диапазон аналогового выходного сигнала (по заказу): - по напряжению постоянного тока, В - по силе постоянного тока, мА	от 0 до 1; от 0 до 5; от 0 до 10 от 0 до 20; от 4 до 20			-
Диапазон температур окружающего воздуха при эксплуатации, °C	от 0 до плюс 60 (от минус 40 до 60, без дисплея)			от минус 40 до 60
Диапазон напряжений питания постоянного тока, В	от 10 до 35			от 8 до 30
Цифровой выходной интерфейс	RS485/422, RS232			-
Масса,#, не более	1,5			0,5
Габаритные размеры, мм, не более	183x116x77			250x150x80
Степень защиты оболочки по ГОСТ 14254-2015	IP65 (IP66, без дисплея)			-

Габлица 7 - Основные технические и метрологические характеристики датчиков скорости и направления ветра, входящих в состав системы

Наименование характеристики	Тип датчика
	WA15		WA25		серия WMT700
	WAA151	WAV151	WAA252	WAV252	серия WMT700
Диапазон измерений скорости воздушного потока, м/с	от 0,4 до 75	-	от 0,4 до 60	-	WMT701: от 0,1 до 40 WMT702: от 0,1 до 65 WMT703: от 0,1 до 75 WMT704: от 0,1 до 90
Диапазон измерений направления воздушного потока, градус	-	от 0 до 360	-	от 0 до 360	от 0 до 360
Пределы допускаемой погрешности датчика при измерении скорости воздушного потока	±0,5 м/с	-	±1,0 м/с	-	для скорости от 0,1 до 75 м/с: ±0,1 м/с или ±2 % от показаний (что больше); для скорости свыше 75 до 90 м/с: ±5 % от показаний
Пределы допускаемой абсолютной погрешности датчика при измерении направления воздушного потока, градус	-	±3,0	-	±3,0	±2,0
Диапазон напряжений питания от источника постоянного тока, В	от 9,5 до 15,5		от 21,6 до 26,4		от 9 до 36
Диапазон температур окружающего воздуха при эксплуатации, °C	от минус 40 (с подогревом) до плюс 55		от минус 40 (с подогревом) до плюс 55		от минус 40 (с подогревом) до плюс 60
Степень защиты оболочки по ГОСТ 14254-2015	-		-		IP66/IP67
Выходной сигнал	RS485 (с кронштейном WAC155)		частотный		RS485, RS422, RS232, SDI-12
Чувствительность, Гц/м-с			10		-
Габаритные размеры, мм, не более	090x240 (радиус оборота вертушки 91мм)	090x300 (радиус оборота флюгера 172 мм)	090x264 (радиус оборота вертушки 91 мм)	090x355 (радиус оборота флюгера 218 мм)	0285x348
Масса, кг, не более	0,57	0,66	0,80	0,85	1,8

Таблица 8 - Основные технические и метрологические характеристики датчиков видимости, входящих в состав системы

Наименование характеристики	Тип датчика
Наименование характеристики	PWD10, PWD12	PWD20, PWD22	PWD50, PWD52	LT31	FS11	FS11P
Диапазон измерений метеорологической оптической дальности видимости	от 10	от 10	пт 10	от 10 до 10000, при L=30 м;
(далее - MOR), м	до 2000	до 20000	до 35000	от 25 до 10000, при L=50 м; от 37,5 до 10000,при L=75 м	от 5 ДО 75000
Пределы допускаемой относительной погрешности датчика при измерении MOR,%, в диапазоне измерений: - свыше 600 до 1500 м				±10	-
- свыше 1500 до 10000 м	-	-	-	±20	-
- от 5 до 10000 м	-	-	-	-	±10
- от 10 до 10000 м	-	±10	±10	-	-
- свыше 10000 м	-	±15	±20	-	±20
- от 10 до 2000 м	± 10	-	-	-	-
Пределы допускаемой абсолютной погрешности датчика при измерении MOR в диапазоне измерений от 10 (25; 37,5) до 600 м, м	-			±50	-
Диапазон температур окружающего воздуха при эксплуатации, °C	от минус 40 до плюс 60
Диапазон напряжения питания постоянного тока, В	от 12 до 50			-
Диапазон напряжения питания переменного тока, В	-			от 207 до 253
Степень защиты оболочки по ГОСТ 14254-2015	IP66			-
Цифровой выходной интерфейс	RS-232, RS-485
Габаритные размеры, мм, не более - длина		404		2685	2800	2800
- ширина - высота		695 —1РР		420 1025	900 500	900 1000
Масса, кг, не более	3,0			167	37	52
Примечание L - длина базисной линии, м

Таблица 9 - Основные технические и метрологические характеристики датчиков высоты нижней границы облаков, входящих в состав системы

Наименование характеристики	Тип датчика
Наименование характеристики	CL31	CL51
Диапазон измерений высоты нижней границы облаков, м	от 0 до 7600	от 0 до 13000
Пределы допускаемой погрешности датчиков при измерении расстояния до твердой цели (в зависимости оттого, что больше): - относительной,% - абсолютной, м	±1 ±5	±1 ±5
Диапазон напряжений питания переменного тока, В	от 207 до 253
Диапазон температур окружающего воздуха при эксплуатации, °C	от минус 40 до плюс 60
Степень защиты оболочки по ГОСТ 14254-2015	IP66	IP65
Цифровой выходной интерфейс	RS-232, RS-485
Масса, кг, не более	32	46
Габаритные размеры, мм, не более	1190x335x324	1531x364x354

Таблица 10 - Основные технические и метрологические характеристики датчиков энергетической освещенности, входящих в состав системы

Наименование характеристики	Тип датчика
Наименование характеристики	SP Lite 2	QMN101	CNR4	СМА6	СМА11	СМРЗ	СМР6	СНР1
Спектральный диапазон, мкм	от 0,4 до 1,1	от 0,2 до 100	от 0,3 до 2,8 (от 4,5 до 42)	от 0,285 до 2,8		от 0,3 ДО 2,8	от 0,285 ДО 2,8	от 0,2 ДО 4,0
Диапазон измерений энергетической освещенности, Вт/м2	от 0 до 10ОО	от минус 1000 до 1000	от 0 до 1000	от минус 1000 до 1000		от 0 до 1000	от 0 до 1000	от 0 до 1000
Коэффициент преобразования, мкВм2/Вт	от 60 до 100 (по заказу от 9,5 до 10,5)	10	от 10 до 20	от 5 до 20		от 5 до 20	от 5 до 20	от 7 ДО 14
Пределы допускаемой абсолютной погрешности датчиков при измерении энергетической освещенности, Вт/м2	±(0,12-Еизм+ +10)	±0,18-Еизм, для верхнего датчика	±(0,07Еизм + +20), для верхнего датчика	±(0,10Еизн+ +20)	±(0,05Еизм+ +10)	±(0,18ЕИЗМ+ +20)	±(0,10Еизм +20)
Время установления выходного сигнала, не более	0,5 мкс	60 с	18с	18с	5с	18с	18с	5с
Цифровой интерфейс	-	-	-	-	-	-	-	-
Диапазон температур окружающего воздуха при эксплуатации,°C	от минус 40 до плюс 60	от минус 30 до плюс 60	от минус 40 до плюс 60	от минус 40 до плюс 60	от минус 40 до плюс 60	от минус 40 до плюс 60	от минус 40 до плюс 60	от минус 40 до плюс 60
Степень защиты оболочки по ГОСТ 14254-2015	IP67	IP67	IP67	IP67	IP67	IP67	IP67	IP67

Продолжение таблицы 10

Наименование характеристики	Тип датчика
Наименование характеристики	СМР10	СМР21	СМР22	SMP3	SMP6	SMP10	SMP21	SMP22
Спектральный диапазон, мкм	от 0,285 до 2,8		от 0,2 до 3,6	от 0,3 до 2,8	от 0,285 до 2,8	от 0,285 ДО 2,8	от 0,285 ДО 2,8	от 0,25 ДО 3,5

/циапсиип tn омсрспи! in oncpi d Ki'nevKUifi освещенности, Вт/м2	от 0 до 1000	от 0 до 1000	от 0 до 1000	от 0 до 1000	от 0 до 1000	от 0 до 1000	от 0 до 1000	от 0 до 1000
Коэффициент преобразования, мкВм2/Вт	от 7 до 14			-	-	-	-	-
Пределы допускаемой абсолютной погрешности датчиков при измерении энергетической освещенности, Вт/м2	±(0,11Еизм+10)		±(0,11Еизм+ +5)	±(0,16Еизм+ +20)	±(0,10Еизм+ +15)	±(0,05Еизм+10)		±(0,05Еизм+5)
Время установления выходного сигнала, не более	5с	5с	5с	12с	12с	2с	2 с	2с
Цифровой интерфейс	-	-	-	RS485
Диапазон температур окружающего воздуха при эксплуатации, °C	от минус 40 до плюс 60
Степень защиты оболочки по ГОСТ 14254-2015	IP67
Примечание Еизм - измеренное значение энергетической освещенности, Вт/м2

Таблица 11- Основные технические и метрологические характеристики датчика высоты снежного покрова, входящего в состав системы

Наименование характеристики	Тип датчика
Наименование характеристики	SR50A
Диапазон измерений датчика, м	от 0,5 до 10,0
Пределы допускаемой погрешности датчика при измерении уровня снега, при условии внешней температурной компенсации (в зависимости от того, что больше): - абсолютной, мм - относительной, %	±10 ±0,4
Диапазон температур окружающего воздуха при эксплуатации, °C	от минус 40 до 50
Цифровой выходной интерфейс	RS232, RS485, SDI-12
Габаритные размеры, мм, не более	076x101
Масса, кг, не более	0,65

Таблица 12 - Основные технические и метрологические характеристики датчиков количества осадков, входящих в состав системы

Наименование характеристики	Тип датчика
Наименование характеристики	Pluvio2	RG13	RG13H	QMR102
Номинальная площадь улавливающего осадки отверстия, см2	400	400		506,7
Минимальное количество измеряемых осадков (в зависимости от исполнения), мм	-	0,2 (0,1; 0,5)		0,2
Пределы допускаемой относительной погрешности датчиков при измерении количества осадков, % - при интенсивности осадков от 0 до 120 мм/ч - при интенсивности осадков 25 мм/ч - при интенсивности осадков до 24 мм/ч - при интенсивности осадков свыше 24 мм/ч до 120 мм/ч	±5,0	±2,(	)	±1,0 ±5,0
Чувствительность, мм	0,6	U,z (U	.1)	-----U,z
Диапазон температур окружающего воздуха при эксплуатации, °C	от минус 40 до плюс 60	от 1 до плюс 60	от минус 20 до плюс 60	от минус 40 до плюс 60
Выходной интерфейс (сигнал)	RS-485	Замыкание контактов
Масса, кг, не более	15	2,6		1,0
Габаритные размеры, мм, не более	0450x740	0300x390		0350x800

Таблица 13 - Основные технические и метрологические характеристики датчика уровня воды, входящего в состав системы

Наименование характеристики	Тип датчика Vegapuls 61
Диапазон измерений уровня воды (в зависимости от исполнения), м	от 0,5 до 15
Пределы допускаемой абсолютной погрешности датчика при измерении уровня воды, мм	±20
Диапазон напряжений питания от источника постоянного тока, В	от 16 до 35
Выходной интерфейс	HART
Диапазон температур окружающего воздуха при эксплуатации, °C	от минус 40 до плюс 60
Габаритные размеры, мм, не более	150x86x241
Масса, кг, не более	3,4

<14

Таблица 14- Основные технические и метрологические характеристики комбинированных датчиков, входящих в состав системы

Наименование характеристики	Тип датчика
	WXT536	WXT535	WXT534	WXT533	WXT532
Диапазон измерений температуры окружающего воздуха, °C	от минус 40 до 60			-
Пределы допускаемой абсолютной погрешности датчика при измерении температуры окружающего воздуха, °C	±0,7			-
Диапазон измерений относительной влажности окружающего воздуха, %	от 0 до 100			-
Пределы допускаемой абсолютной погрешности датчика при измерении относительной влажности окружающего воздуха, %	±3,0 (для сризм от 0 до 90 %) ±5,0 (для физм свыше 90 до 100 %)			-
Диапазон измерений атмосферного давления, гПа	от 600 до 1100			-
Пределы допускаемой абсолютной погрешности датчика при измерении атмосферного давления, гПа	±1			-
Диапазон измерений скорости ветра, м/с	от 0 до 60	-		от 0 до 60
Пределы допускаемой абсолютной (относительной) погрешности датчика при измерении скорости ветра: - при скорости ветра от 0 до 10 м/с - при скорости ветра свыше 10 до 35 м/с - свыше 35 м/с	±0,3 м/с ±3 % ±10 %	-		±0,3 м/с ±3 % ±10 %
Диапазон измерений направления ветра, градус	от 0 до 360	-		от 0 до 360
Пределы допускаемой абсолютной погрешности датчика при измерении направления ветра, градус	±3,0	-		±3,0
Диапазон напряжений питания от источника постоянного тока, В	от 5,4 до 31,2
Диапазон температур окружающего воздуха при эксплуатации, °C	от минус 40 до 60
Степень защиты оболочки по ГОСТ 14254-2015	IP65 (IP66 для датчиков с установочным кожухом)
Цифровой выходной интерфейс		RS232, RS485, RS		422, SDI-12
Габаритные размеры, мм, не более	115*114x238	115x115x198		115x114x141
Масса, кг, не более	0,7			0,5
Примечание физ„ - измеренное значение относительной влажности воздуха, %

Таблица 15 - Основные технические и метрологические характеристики датчика температуры дорожного покрытия, входящего в состав системы

Наименование характеристики	Тип датчика
Наименование характеристики	DRS 511 (в комплекте с интерфейсной платой DRI701)
Диапазон показаний температуры, °C	от минус 40 до плюс 60
Диапазон измерений температуры, °C	от минус 25 до плюс 60
Пределы допускаемой абсолютной погрешности датчика при измерении температуры, °C	±1,0
Диапазон напряжений питания постоянного тока, В	от 8 до 32
Выходной интерфейс	Ethernet
Габаритные размеры, мм, не более	75x84x30 (для DRS511) 126x37x127 (для DRI701)
! i hbs \°й Масса, кг, не более	3,1 (для DRS511) 0,3 (для DRI701)

Таблица 16- Основные технические и метрологические характеристики датчиков качества воздуха, входящих в состав системы

Наименование характеристики	Тип датчика
	AQT410	AQT420
Диапазон измерений объемной доли, ppm: -no2 -СО -Оз	от 0 до 2 от 0 до 10 от 0 до 2
Диапазон показаний объемной доли SO2, ppm	от 0 до 2
Пределы допускаемой абсолютной погрешности датчика при измерении объемной доли, ppm: - no2 -СО -Оз	±0,025 ±0,200 ±0,060
Диапазон размеров твердых частиц, мкм	-	от 0,3 до 20
Диапазон индикации массовой концентрации твердых частиц, мкг/мл: - для частиц размером 2,5 мкм - для частиц размером 10 мкм	-	от 0 до 2000 от 0 до 5000
Диапазон напряжений питания от источника постоянного тока, В	от 8 до 30
Диапазон температур окружающего воздуха при эксплуатации, °C	от минус 30 до 40
Диапазон относительной влажности окружающего воздуха при эксплуатации, °C	от 15 до 95
Степень защиты оболочки по ГОСТ 14254-2015	IP65
Цифровой выходной интерфейс	RS485
Габаритные размеры, мм, не более	125x125x128	185x128x128
Масса, кг, не более	0,70	1,25

Таблица 17 - Основные технические и метрологические характеристики датчиков яркости фона, входящих в состав системы

Наименование характеристики Диапазон измерений яркости, кд/м2	Тип датчика LM21 от 2 до 40000
Пределы допускаемой относительной погрешности датчика при измерении яркости, %	±10
Диапазон температур окружающего воздуха при эксплуатации, °C	от минус 40 до плюс 60
Цифровой выходной интерфейс	RS-485 (RS-232)
Диапазон напряжений питания от сети постоянного тока, В	от 10 до 38
Диапазон напряжений питания от сети переменного тока, В	от 10 до 28
Потребляемая мощность, Вт, не более	56
Габаритные размеры, мм, не более	142x100x215
Масса, кг, не более	1,2

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплектность поставки системы определяется заказом в соответствии с технической документацией фирмы "Vaisala Oyj", Финляндия.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы "Vaisala Oyj", Финляндия.

МРБ МП. 2758-2018 "Системы измерительные информационные метеорологические AWS310. Методика поверки".

Заключение

Системы измерительные информационные метеорологические AWS310 соответствуют технической документации фирмы "Vaisala Oyj", требованиям ТР ТС 004/2011, ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: ЕАЭС № BY/112 11.01. ТР004 003 25080, декларация действительна по 14.12.2022).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь- не более 12 месяцев.

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ г.Минск,

Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации №BY/112 02.1.0.0025
