Датчики скорости и направления ветра серии WMT700
| Номер в ГРСИ РФ: | РБ 03 22 6457 17 |
|---|---|
| Раздел: | Средства измерений аэрогидродинамических величин [22] |
| Производитель / заявитель: | "Vaisala Oyj", Финляндия |
|
Описание типа РБ 03 22 6457 17 [2018-04-26]
rb-03-22-6457-17_2018-04-26.pdf
|
Скачать |
Датчики скорости и направления ветра серии WMT700 (далее - датчики) предназначены для измерения скорости и направления воздушного потока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 22 6457 17 |
| Наименование | Датчики скорости и направления ветра серии WMT700 |
| Год регистрации | 2017 |
| Номер сертификата | 11471 |
| Дата регистрации | 2017-12-20 |
| Срок действия | 2022-12-20 |
| Получатель сертификата | фирма "Vaisala Oyj", Финляндия (Fl) |
Производитель / Заявитель
фирма "Vaisala Oyj"
Адрес: P.O. Box 26, FIN-00421 Helsinki
Контакты: +358 9 894 91 / +358 9 8949 2227 / E-mail: aki.paananen@vaisala.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Датчики с верхним пределом измерений скорости ветра 65; 75; 90 м/с метрологически НЕ обеспечены в Республике Беларусь. Временно, до создания эталонной базы в Республике Беларусь, подтверждение метрологических характеристик для датчиков с верхним пределом измерений скорости ветра 65; 75; 90 м/с проводить в диапазоне со значением верхнего предела измерений скорости ветра 50 м/с с дальнейшим распространением результатов на весь диапазон измерений скорости. |
| Методика поверки | Поверка проводится по МРБ МП.2760-2018. |
Поверители
Скачать
|
Описание типа РБ 03 22 6457 17 [2018-04-26]
rb-03-22-6457-17_2018-04-26.pdf
|
Скачать |
Описание типа
Назначение
Датчики скорости и направления ветра серии WMT700 (далее - датчики) предназначены для измерения скорости и направления воздушного потока.
Область применения - метеорология и другие области деятельности для мониторинга состояния окружающей среды.
Описание
Датчики оснащены антенной из трех равноудаленных друг от друга ультразвуковых преобразователей, расположенных в горизонтальной плоскости. Скорость и направление ветра определяются по времени, за которое ультразвуковой сигнал проходит от одного преобразователя до двух других.
Датчик измеряет время прохождения ультразвукового сигнала (в обоих направлениях) по трем сторонам треугольника, образованного ультразвуковыми преобразователями. Время прохождения сигнала зависит от скорости ветра. При нулевой скорости ветра время прохождения сигнала в обоих направлениях будет одинаковым, при наличие ветра время прохождения сигнала изменяется. Шестикратное измерение времени прохождения ультразвуковых сигналов позволяет микропроцессору вычислить скорость ветра для каждой из трех траекторий. Значений скорости ветра на двух траекториях преобразователей достаточно для определения скорости и направления ветра.
Датчики работают непрерывно или по запросу. Для обмена информацией датчики имеют последовательные интерфейсы RS-232, RS-422, RS-485, SDI-12.
Датчики имеют четыре модификации - WMT701, WMT702, WMT703, WMT704, отличающиеся диапазоном измерений скорости ветра.
Внешний вид датчиков приведен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки на датчики приведена в Приложении А к описанию типа.

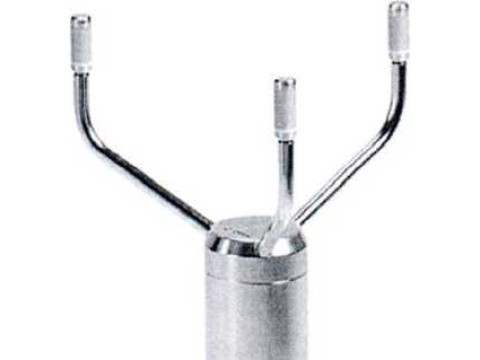

Рисунок 1 - Внешний вид датчиков серии WMT700
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик датчиков. Идентификационные данные ПО приведены в таблице 1.
Т а блица 1 - Иде нт и ф и ка ци они ые данные ПО
|
Обозначение датчика |
Наименование ПО |
Номер версии ПО | |
|
серия WMT700 |
Внутреннее ПО |
V212 | |
|
Примечания: 1) Допускается применение более поздних версий ПО, метрологически значимая часть ПО останется без изменений. |
при условии, что | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики датчиков указаны в таблице 2.
Таблица 2 - Основные технические и метрологические характеристики датчиков
|
Наименование характеристики |
Значение | |||
|
WMT701 |
WMT702 |
WMT703 |
WMT704 | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,1 до 40 |
от 0,1 до 65 |
от 0,1 до 75 |
от 0,1 до 90 |
|
Диапазон измерений направления воздушного потока, градус |
от 0 до 360 | |||
|
Пределы допускаемой погрешности датчика при измерении скорости воздушного потока |
для скорости от 0,1 до 75 м/с: ±0,1 м/с или ±2 % от показаний (что^болыде); для скорости свыше 75 до 90 wr/g: ±5 % от показаний I (гл.,,лагу'тл«нний реестр | |||
V ’средств измерении 1
\ Беиар>сь z
ЛИСТ 2 ИЗ Й
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||
|
WMT701 |
WMT702 |
WMT703 |
WMT704 | |
|
1 |
2 |
3 |
4 |
5 |
|
Пределы допускаемой абсолютной погрешности датчика при измерении направления воздушного потока, градус |
±2 | |||
|
Диапазон напряжения питания постоянного тока, В |
от 9 до 36 | |||
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 55 до плюс 70 от минус 40 до плюс 60 от минус 10 до плюс 60 (зависит от наличия и способа подогрева) | |||
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66/IP67 | |||
|
Выходной интерфейс |
RS485/422, RS232, SDI-12 | |||
|
Габаритные размеры, мм, не более |
0285x348 | |||
|
Масса, кг, не более |
1,8 | |||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки датчиков определяется заказом в соответствии с технической документацией фирмы "Vaisala Oyj", Финляндия.
Минимальная базовая комплектация датчиков:
|
- датчик (модификация в соответствии с заказом) - руководство по эксплуатации - методика поверки |
- 1 шт.; - 1 экз.; - 1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Vaisala Oyj", Финляндия.
МРБ МП. 2760-2018 "Датчики скорости и направления ветра серии WMT700.
Методика поверки".
Заключение
Датчики скорости и направления ветра серии WMT700 соответствуют технической документации фирмы "Vaisala Oyj", требованиям ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: ЕАЭС № BY/112 11.01. ТР020 003 25084, декларация действительна по 14.12.2022).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации №BY/112 02.1.0.0025
