Уровни-угломеры электронные строительные серии GIM, GAM
| Номер в ГРСИ РФ: | РБ 03 01 6460 17 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Угломеры |
| Производитель / заявитель: | "Robert Bosch Power Tools GmbH", Германия |
|
Описание типа РБ 03 01 6460 17 [2018-10-29]
rb-03-01-6460-17_2018-10-29.pdf
|
Скачать |
Уровни-угломеры электронные строительные серии GIM, GAM (далее - уровни-угломеры) предназначены для измерений угла наклона поверхностей, углов между поверхностями.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6460 17 |
| Наименование | Уровни-угломеры электронные строительные серии GIM, GAM |
| Год регистрации | 2017 |
| Номер сертификата | 11474 |
| Дата регистрации | 2017-12-20 |
| Срок действия | 2022-12-20 |
| Получатель сертификата | фирма "Robert Bosch Power Tools GmbH", Германия (DE), Китай (CN) |
Производитель / Заявитель
фирма "Robert Bosch Power Tools GmbH"
Адрес: 567 Bin Kang Road, Bin Jiang District, Hangzhou, 310052
Контакты: Tel.: +49 711 7580
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2787-2018. |
Поверители
Скачать
|
Описание типа РБ 03 01 6460 17 [2018-10-29]
rb-03-01-6460-17_2018-10-29.pdf
|
Скачать |
Описание типа
Назначение
Уровни-угломеры электронные строительные серии GIM, GAM (далее - уровни-угломеры) предназначены для измерений угла наклона поверхностей, углов между поверхностями.
Область применения - в строительстве, предприятия различных отраслей промышленности.
Описание
Принцип действия уровней основан на преобразовании индуктивным способом угловых перемещений маятника датчика, расположенного в корпусе уровня, в изменения напряжения, пропорциональные этим перемещениям, которые усиливаются и обрабатываются электронной платой встроенной в блок уровня.
Уровни-угломеры представляют собой портативные приборы с питанием от аккумуляторной батареи. Имеется возможность передачи информации через интерфейс USB, Bluetooth.
Уровни-угломеры имеют следующие модификации:
- уровень GIM 60, GIM 60 L, GIM 120 (L - исполнение с лазером);
- угломер GAM 220, GAM 220 MF;
- уровень-угломер GAM 270 MFL
Схема нанесения знака поверки приведена в приложении А.

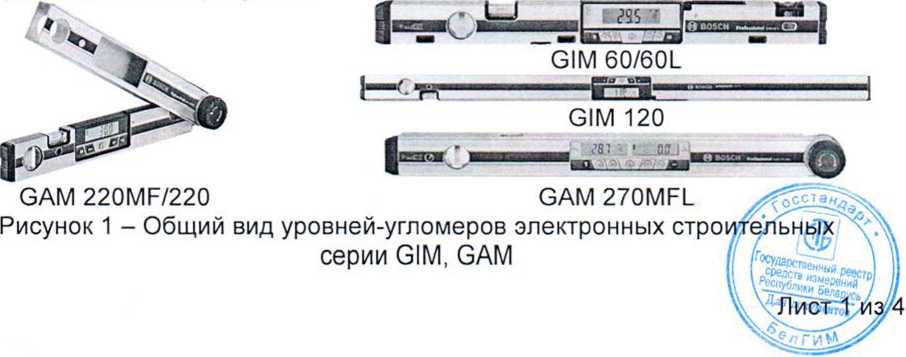

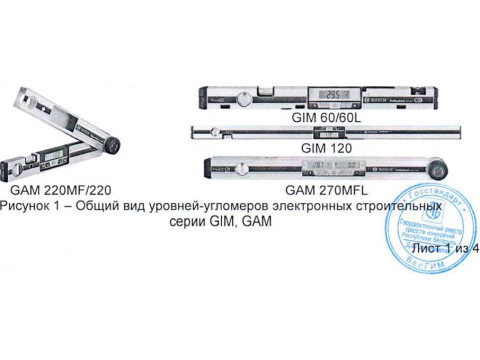

Общий вид уровней-угломеров электронных строительных серии GIM, GAM представлены на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики уровней-угломеров электронных приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики_______
|
Наименование характеристики |
Значение ха |
рактеристики для уровня: | ||||
|
GIM 60 |
GIM 60 L |
GIM 120 |
GAM 220 |
GAM 220 MF |
GAM 270 MFL | |
|
Диапазон измерений угла/угла между поверхностями, град |
от 0 до 90 |
от 0 до 90 |
от 0 до 90 |
от 0 до 220 |
от 0 до 220 |
от 0 до 270 |
|
Разрешающая способность при измерении угла наклона или угла между поверхностями, град - 0790°; - от 10 до 89°; - во всем диапазоне |
0,05 0,1 |
0,1 | ||||
|
Погрешность при измерении угла наклона или угла между поверхностями, град, не более - 0790°; - от 1 ° до 89°; - во всем диапазоне измерений |
±0,05 ±0,1 |
±0,05 ±0,1 |
±0,05 ±0,1 |
±0,1 |
±0,1 |
±0,05 ±0,1 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
608 27 59 |
618 27 59 |
1250 27 59 |
447 52 60 |
447 52 60 |
684 52 60 |
|
Масса, кг, не более |
0,77 |
0,91 |
1,4 |
1,3 |
1,2 |
1,7 |
|
Диапазон температуры окружающего воздуха, °C - при эксплуатации - при хранении и транспортировании |
от минус 10 до плюс 50 от минус 20 до плюс 70 | |||||
|
Степень защиты оболочки по ГОСТ 14254 |
IP54 | |||||
|
Номинальное напряжение питания, В |
6 (4 АА 1,5 В LR6) - |
- от батарей; 4,8 (4 АА 1,2 В HR6) - |
от аккумулятора | |||
Примечание:
тклонение от прямолинейности рабочих поверхностей уровней-угломеров в продольном направлении не более 0,15 мм сех моделей кроме GIM 120), 0,20 мм (только для GIM 120);
онение от прямолинейности рабочих поверхностей уровней-угломеров в поперечном направлении не более 0,03 мм
тклонение от параллельности рабочих поверхностей уровней-угломеров не более 0,12 мм (для всех моделей кроме GIM 120), 0 мм (только для GIM 120)
Лист 2 из 4
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации (в правом верхнем углу) методом типографической печати.
Комплектность
В комплект поставки уровней-угломеров входит:
1. Уровень-угломер 1шт.
2. Руководство по эксплуатации. 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Robert Bosch Power Tools GmbH», Германия, Китай.
МРВ МП 2787-2018 Уровни-угломеры электронные строительные серии GIM, GAM. Методика поверки.
Заключение
Уровни-угломеры электронные строительные серии GIM, GAM соответствуют требованиям технической документации фирмы «Robert Bosch Power Tools GmbH», Германия, Китай.
Уровни-угломеры электронные строительные серии GIM, GAM соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Декларация о соответствии ТР ТС 020/2011 № ТС N RU Д-ОЕ.АЯ46.В.89182 от 06.10.2016 действительна по 05.10.2021).
Межповерочный интервал не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
