Угломеры 2, 3 (в дальнейшем - угломеры) предназначены для измерения наружных и внутренних углов различных изделий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 2839 06 |
| Наименование | Угломеры 2, 3 |
| Год регистрации | 2006 |
| Номер сертификата | 3837 |
| Дата регистрации | 2006-03-07 |
| Срок действия | 2011-02-28 |
| Получатель сертификата | фирма "Shanghai Measuring & Cutting Tool Works", Китай, (CN) |
Производитель / Заявитель
фирма "Shanghai Measuring & Cutting Tool Works"
Адрес: Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 2131-90 |
Поверители
Скачать
|
Описание типа РБ 03 01 2839 06 [2006-01-01]
rb-03-01-2839-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Угломеры 2, 3 (в дальнейшем - угломеры) предназначены для измерения наружных и внутренних углов различных изделий.
Область применения - машиностроение, приборостроение и другие отрасли промышленности.
Описание
Принцип действия угломеров основан на применении двух шкал - основной и дополнительной. Основная (градусная) шкала служит для сравнения измеряемого угла; дополнительная шкала (минутная), называемая нониусом, - для повышения точности отсчета долей деления основной шкалы.
Угломер исполнения 2 состоит из основания с градусной шкалой, на которой закреплена линейка. По основанию перемещается сектор с нониусом. К сектору с помощью съемной державки крепится угольник, к которому при помощи державки можно закрепить съемную линейку.
Угломер исполнения 3 состоит из основания с закрепленной на нем линейкой. Подвижная линейка вращается на оси вместе с нониусом, снабженным узлом микрометрической подачи. На подвижной линейке с помощью державки можно закрепить угольник.
Поверительное клеймо-наклейка ставится в паспорт на угломер.
Внешний вид угломеров приведен на рисунках 1,2.

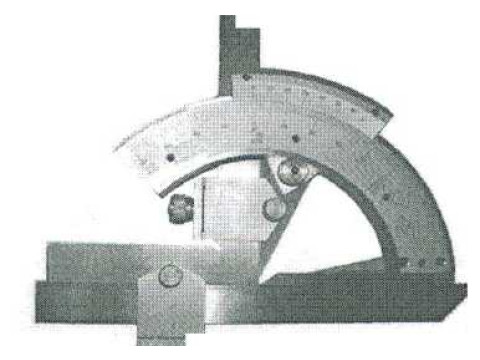

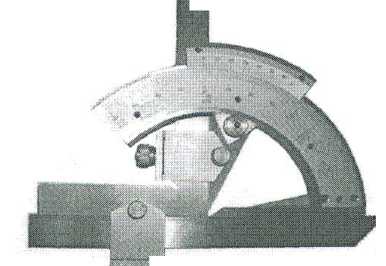

Рисунок 1. Угломер исполнения 2

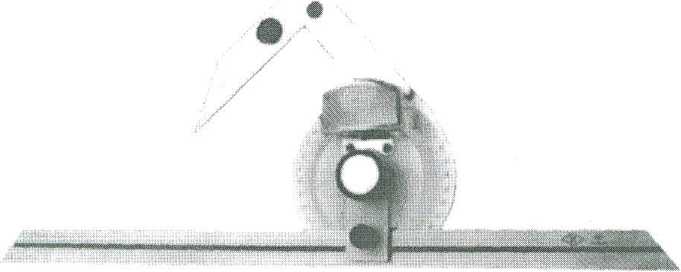

Рисунок 2. Угломер исполнения 3
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики угломеров представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики для исполнения | |
|
Угломер исполнения 2 |
Угломер исполнения 3 | |
|
1 Диапазон измерений: наружных углов внутренних углов |
0-360 0 40- 180° |
0-360 ° |
|
2 Цена деления нониуса |
2' |
5' |
|
3 Пределы допускаемой погрешности |
±2' |
±5' |
|
4 Допуск плоскостности измерительных поверхностей, мм |
0,003 |
0,004 |
|
5 Допуск параллельности измерительных поверхностей |
— |
0,008 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на корпус угломера методом офсетной печати, на эксплуатационную документацию - типографским методом.
Комплектность
В комплект поставки угломера входит. - угломер;
- паспорт на угломер.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- техническая документация фирмы «Shanghai Measuring & Cutting Tool Works» (Китай);
- ГОСТ 5378-88 «Угломеры с нониусом. Технические условия»;
- МИ 2131-90 «ГСИ. Угломеры с нониусом. Методика поверки».
Заключение
Угломеры соответствуют документации фирмы-изготовителя, ГОСТ с нониусом. Технические условия».
Межповерочный интервал - 12 месяцев.
5378-88 «Угломеры
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93 тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025.
