Высотомеры серий LH и QM
| Номер в ГРСИ РФ: | РБ 03 01 6459 17 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Высотомеры |
| Производитель / заявитель: | «Mitutoyo Corporation», Япония |
|
Описание типа РБ 03 01 6459 17 [2018-03-05]
rb-03-01-6459-17_2018-03-05.pdf
|
Скачать |
Высотомеры серии LH и QM (далее - высотомеры) предназначены для измерений наружных и внутренних размеров, ступенек, глубин, межцентровых расстояний, а также отклонения от номинальных размеров плоских и цилиндрических изделий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6459 17 |
| Наименование | Высотомеры серий LH и QM |
| Год регистрации | 2017 |
| Номер сертификата | 11473 |
| Дата регистрации | 2017-12-20 |
| Срок действия | 2022-12-20 |
| Получатель сертификата | фирма "Mitutoyo Corporation", Япония (JP) |
Производитель / Заявитель
фирма "Mitutoyo Corporation"
Адрес: 20-1, Sakado 1-Chome, Takatsuku, Kawasakishi, Kanagawa 213-0012
Контакты: Тел: 81 (044) 813-8230; Факс: 81 (044) 813-8231
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2751-2018. |
Поверители
Скачать
|
Описание типа РБ 03 01 6459 17 [2018-03-05]
rb-03-01-6459-17_2018-03-05.pdf
|
Скачать |
Описание типа
Назначение
Высотомеры серии LH и QM (далее - высотомеры) предназначены для измерений наружных и внутренних размеров, ступенек, глубин, межцентровых расстояний, а также отклонения от номинальных размеров плоских и цилиндрических изделий.
Область применения - автомобилестроительная, машиностроительная и другие отрасли промышленности, а также лаборатории научно-исследовательских институтов.
Описание
Высотомеры являются контактными измерительными приборами. Взаимодействие прибора с измеряемым объектом осуществляется с помощью сменных щупов, закреплённых в измерительной головке, перемещающейся по вертикальной направляющей с помощью приводного механизма. Величина перемещения измерительной головки сравнивается с неподвижным вертикальным цифровым устройством (шкалой). В момент контакта щупа с объектом измерения возникают акустический и световой сигналы, данные передаются на жидкокристаллический дисплей контрольной панели для дальнейшей обработки.
Контрольная панель выполняет контрольно-измерительные и управляющие функции, содержит измерительные программы для решения контрольноизмерительных задач, поставленных оператором. Измерительная информация может обрабатываться на компьютере, подключенном к прибору через интерфейс. Приборы снабжены сменным эксцентриковым сферическим щупом диаметром 5 мм. Также высотомеры могут поставляться с щупами из карбида вольфрама с рабочими поверхностями различной конфигурации и различными принадлежностями для их удлинения и крепления.
Высотомеры при работе устанавливаются доведённой нижней поверхностью основания на прецизионную поверхность плиты и перемещаются по ней, подходя к объекту измерения. Перемещение высотомеров серии QM по поверхности плиты осуществляется вручную. Высотомеры серии LH и некоторые модели высотомеров серии QM оснащаются встроенным компрессором, что позволяет перемещать прибор по поверхности плиты посредством воздушных подшипников. Питание приборов осуществляется от бытовой электрической сети или от батарей.
Схема с указанием места нанесения знака поверки (клеймо-наклейка)приведена в приложении А к описанию типа.
Основные технические и метрологические характеристики^ф^Ьтавлёны в таблице 1 I I
\\ /

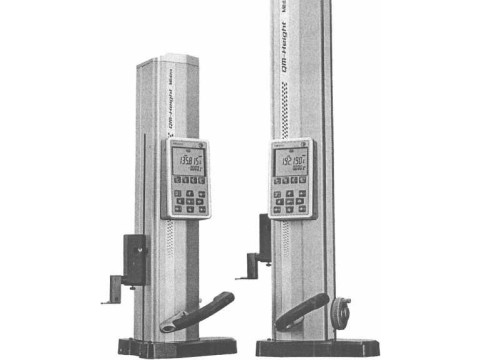

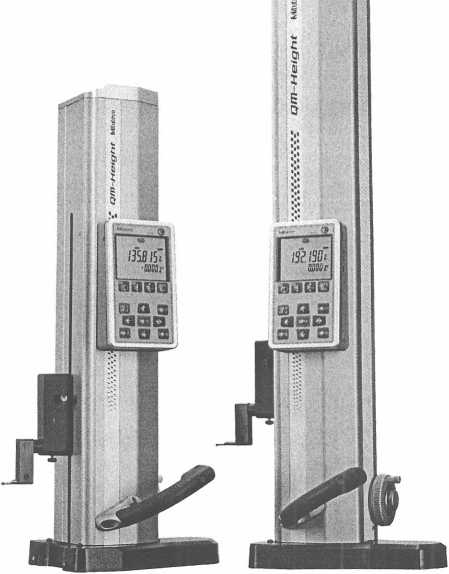

Рисунок 1 — Внешний вид высотомеров серии QM
Рисунок 2 -

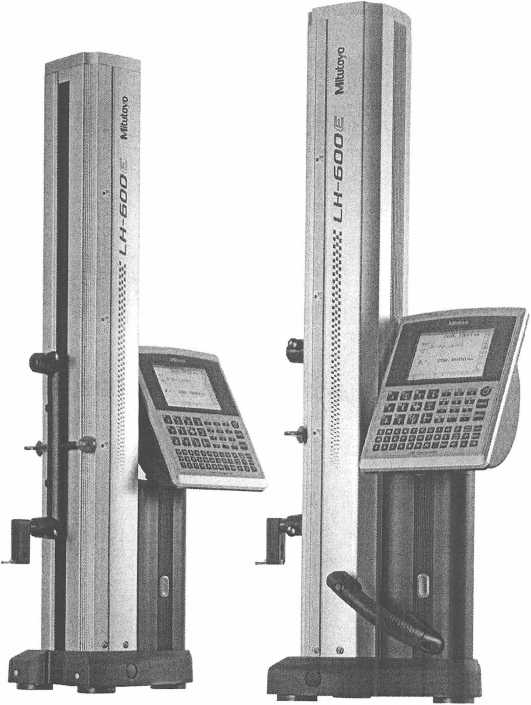

Внешний вид высотомеров серии LH
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характе-ристики |
Значение характеристики | ||
|
LH-600 Е LH-600 EG |
QM Height- 350 |
QM Height-600 | |
|
Диапазон измерений, мм |
От 0 до 600 (от 0 до 972)** |
От 0 до 350 (от 0 до 465)* |
От 0 до 600 (от Одо 715)* |
|
Пределы допускаемой абсолютной погрешности при измерении высоты при температуре окружающего воздуха (20±1)°С, мкм |
±(1,1+0,61/600) |
±(2,4+2,1L/600) | |
|
Допускаемое отклонение от перпендикулярности вертикальной направляющей к опорной плоскости высотомера при температуре окружающего воздуха (20±1)°С, мкм, не более |
5 |
7 |
12 |
|
Измерительное усилие, Н, не более |
1 |
1,5±0,5 | |
|
Дискретность цифрового отсчетного устройства, мм |
0,0001/0,001/0,01/0,1 |
0,001/0,005 | |
|
Рабочие условия эксплуатации высотомеров: - температура, °C |
от 5 до 40 |
от 10 до 30 | |
|
- влажность, % |
от 20 до 80 | ||
|
Масса, кг, не более |
24 |
25 (29***) |
26 (30***) |
|
Габаритные размеры, мм, не более - длина -ширина -высота |
237 448 1013 |
481 555 1063 |
481 555 1296 |
|
Напряжение питающей сети постоянного тока, В |
12 |
6 | |
Примечания:
1 * - при развороте щупа вверх
2 ** - при развороте и перестановке щупа в верхнее посадочное крепление
3 *** - масса с компрессором
4 L - измеренная высота в мм
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки высотомеров входит:
- высотомер - 1шт.;
- установочная мера - 1 шт.;
- стандартный щуп диаметром 5 мм - 1 шт.;
- комплект батареек LR6 - 4 шт. (для высотомера серии QM);
- аккумулятор - 1шт. (для высотомера серии LH);
- сетевой адаптер - 1 шт. (для высотомера серии LH);
- эксплуатационная документация фирмы - 1 экз.;
- МРБ МП. 2751-2018 "Высотомеры серии LH и QM. Методика поверки".
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Mitutoyo Corporation" (Япония);
МРБ МП.2751-2018 "Высотомеры серии LH и QM. Методика поверки".
Заключение
Высотомеры серии LH и QM соответствуют требованиям документации фирмы «Mitutoyo Corporation» (Япония), требованиям технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации соответствия ЕАЭС № RU Д-JP.ГР01.В. 13378 от 27.10.2017).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники «БелГИМ».
220053, г. Минск, Старовиленский тракт, д. 93, тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
