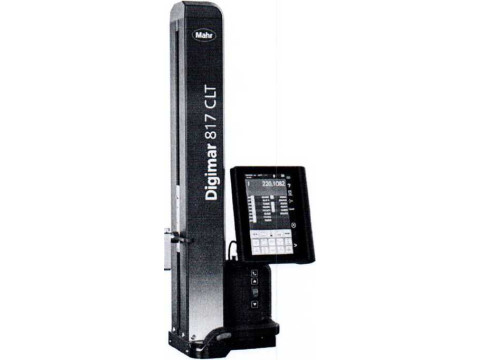

Высотомеры Digimar
| Номер в ГРСИ РФ: | РБ 03 01 9079 22 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Высотомеры |
| Производитель / заявитель: | «Mahr GmbH», Германия, Чехия |
|
Описание типа РБ 03 01 9079 22 [2022-08-04]
rb-03-01-9079-22_2022-08-04.pdf
|
Скачать |
Высотомеры Digimar (далее - высотомеры) предназначены для измерений наружных и внутренних размеров, ступенек, глубин, межцентровых расстояний, а также отклонений от номинальных размеров плоских и цилиндрических изделий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 9079 22 |
| Наименование | Высотомеры Digimar |
| Год регистрации | 2022 |
| Номер сертификата | 15466 |
| Дата регистрации | 2022-08-04 |
| Срок действия | 2027-08-04 |
| Получатель сертификата | фирма "Mahr GmbH", Германия |
Производитель / Заявитель
фирма "Mahr GmbH"
Адрес: Reutlinger Strasse 48, 73728 Esslingen
Контакты: +49 711 9312600 / +49 711 9312725 / mahr.es@mahr.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | МРБ МП.3343-2022 «СОЕИ РБ. Высотомеры Digimar. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 01 9079 22 [2022-08-04]
rb-03-01-9079-22_2022-08-04.pdf
|
Скачать |
Описание типа
Назначение
Высотомеры Digimar (далее - высотомеры) предназначены для измерений наружных и внутренних размеров, ступенек, глубин, межцентровых расстояний, а также отклонений от номинальных размеров плоских и цилиндрических изделий.
Область применения машиностроительная и автомобилестроительная отрасли и другие отрасли промышленности.
Описание
Высотомеры являются контактными измерительными приборами, проводя! измерения в одной плоскости.
Взаимодействие высотомеров с измеряемыми объектами осуществляется с помощью сменных щупов, закрепленных в измерительной головке, перемещающейся но вертикальной прецизионной направляющей с помощью приводного механизма. В момент контакта щупа с объектом измерения возникают акустический и световой сигналы. Величина перемещения измерительной головки отображается на экране жидкокристаллического дисплея контрольной напели. Приборы могут быть снабжены сменными щупами с рабочими поверхностями различной конфигурации, а также различными принадлежностями для их удлинения и крепления.
Контрольная панель выполняет контрольно-измсрительные и управляющие функции, содержи т измери тельные программы для решения кош рольно-измерительных задач, поставленных оператором. Измерительная информация может обрабатываться на компьютере, подключенном к прибору через интерфейс.
Высотомеры устанавливаются доведенной нижней поверхностью основания на рабочую поверхность гранитной поверочной плиты и легко перемещаются но пей с помощью воздушных подшипников. Питание высотомеров осущес гвлясгея от электросети через адаптер или от аккумуляторов.
Высотомеры выпускаются в грех модификациях:
Digimar 817 CL Г. Digimar 817 CLM. Digimar 816 CL.
В высотомерах используется программное обеспечение (далее ПО). Посредством 110 производи тся передача данных на персональный компью тер в MS ILxcel.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблицах 1-3.
Таблица 1
|
Наименование |
Значение | |
|
Digimar 816 CI. | ||
|
Диапазон измерений, мм |
от 0 до 350 |
от 0 до 600 |
|
Пределы допускаемой абсолютной погрешности*, мкм |
±(2,8 + 17300), где I. числовое значение, соответствующее измеренному расстоянию, мм. | |
|
Отклонение от перпендикулярности вертикальной направляющей к опорной плоскости, мкм, нс более |
15 |
20 |
*11рсделы допускаемой абсолю тной погрешности нормированы при температуре окружающего воздуха (20 + 1) °C.
Таблица 2
|
11аимеповапис |
Значение | ||
|
Digimar 817 CLM | |||
|
Диапазон измерений, мм |
от 0 до 350 |
от 0 до 600 |
от 0 до 1000 |
|
Пределы допускаемой абсолютной погрешности*, мкм |
±(1,8 + 17600), где I. числовое значение, соответствующее измеренному расстоянию, мм. | ||
|
Отклонение от перпендикулярное ги вертикальной направляющей к опорной плоскости, мкм. нс более |
5 |
6 |
10 |
*Иределы допускаемой абсолютной погрешности нормированы при температуре окружающего воздуха (20 ±1) °C.
Таблица 3
|
I Гаимспованис |
Значение | ||
|
Digimar 817 CLT | |||
|
Диапазон измерений, мм |
от 0 до 350 |
от 0 до 600 |
от 0 до 1000 |
|
Пределы допускаемой абсолютной погрешности*, мкм |
±(1,8 + 17600), где I. числовое значение, соответствующее измеренному расстоянию, мм. | ||
|
Отклонение от перпендикулярности вертикальной направляющей к опорной плоскости, мкм, нс более |
5 |
6 |
10 |
* Пределы допускаемой абсолю тной погрешности нормированы при темпера туре окружающего воздуха (20 ±1) °C.________________________________________
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблицах 4-6.
Таблица 4
|
Наименование |
Значение | |
|
Digimar 816 CL | ||
|
Диапазон показаний (при развороте и перестановке туна кронштейном вверх), мм |
от 0 до 520 |
от 0 до 770 |
|
Дискретность о тсче та цифрового устройства, мм |
0.01: 0.001 | |
|
Измерительное усилие. Н |
1 ± 0.2 | |
|
Масса, кг, нс более |
25 |
30 |
|
Номинальное напряжение питания постоянного тока, В |
4.8 | |
|
Условия эксплуатации: Диапазон температур окружающего воздуха при эксплуатации. °C Относительная влажность воздуха при эксплуатации (без конденсации влаги). %, не более |
от 10 до 40 65 | |
Таблица 5
|
11аимснованис |
Значение Digimar 817 CLM | ||
|
Диапазон показаний (при развороте и перестановке щупа кронштейном вверх), мм |
от 0 до 520 |
от 0 до 770 |
от 0 до 1170 |
|
Дискре тнос ть о тсче та цифрового устройс тва, мм |
0.01: 0.005: 0.001: 0.0005; 0.0001 | ||
|
Измерительное усилие, 11 |
1 ± 0.2 | ||
|
Масса, кг. нс более |
25 |
30 |
35 |
|
Номинальное напряжение питания постоянного тока, В |
4.8 | ||
|
У с л о в и я э кс пл у ага ц и и: Диапазон температур окружающего воздуха при эксплуатации,°C Относительная влажнос ть воздуха при эксплуатации (без конденсации влаги), %, не более |
от 10 до 40 65 | ||
Таблица 6
|
11аименованис |
Значение Digimar 817 CI.T | ||
|
Диапазон показаний (при развороте и перестановке щупа в кронштейном вверх), мм |
от 0 до 520 |
от 0 до 770 |
от 0 до 1170 |
|
Дискре тность отсчета цифрового ус тройства, мм |
0,01; 0.005; 0.001; 0.0005; 0.0001 | ||
|
Измерительное усилие. 11 |
1 ±0.2 | ||
|
Масса, кг, не более |
22 |
26 |
29 |
|
Номинальное напряжение питания постоянного тока. В |
4,8 | ||
|
Условия эксплуатации: Диапазон температур окружающего воздуха при эксплуатации. °C Относительная влажность воздуха при эксплуатации (без конденсации влаги), %, не более |
от 10 до 40 65 | ||
Комплектность
Таблица 7
|
I Таимепованис |
Количество |
|
Высотомер Digimar* |
1 |
|
Измерительный щуп |
1 |
|
Кронштейн |
1 |
|
Сетевой адап тер питания |
1 |
|
Руководс тво но эксплуатации |
1 |
|
Методика поверки*’1' |
1 |
♦Модификация в зависимости от заказа.
♦♦Поставляется но отельному заказу.
Место нанесения знака утверждения тина средств измерений: знак утверждения тина средств измерений наносится на титульный лис т руководства но эксплуатации.
Поверка осуществляется но МРБ Ml 1.3343-2022 «Система обеспечения единства измерений Республики Беларусь. Высотомеры Digimar. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
техническая докумен тация «Mahr Gmbl I». Германия;
технический регламент Таможенного союза «Электромагнитная совместимость технических средс тв» (ГР ТС 020/2011);
технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ГР ТС 004/201 1);
метод и ку I ювс рки:
МРБ Ml 1.3343-2022 «Система обеспечения единства измерений Республики Беларусь. Высотомеры Digimar. Методика поверки».
1 [еречснь средств поверки: представлен в таблице 8.
Таблица 8
Наименование и тип средств поверки
Гермогигроме гр UNITESS TUB 1
Меры длины концевые плоскопараллельные, класс точности 1 но ГОСТ 9038-90. раз
ряд 3 по МИ 2060-90
Плита поверочная твердокаменная 1000x630 мм. исполнение 3. класс точности 0 по
ГОСТ 10905-86
Угольник поверочный УПТ1 КР-0-630х400
Индикаторнмпогообороттгыи с пеной деления 0.001 мм по ГОСТ 9696-82__________
Примечание — Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 9.
Таблица 9
|
Иден тификационное наименование 110 |
11омср версии 1 К) (идентификационный помер) |
|
Линаратно-нрограммнос обеспечение (firmware) |
V01.10 |
|
11рограммное обеспечение (software) |
VI.1.41.0 |
Заключение о соот ветствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: высотомеры Digimar соответствуют требованиям технической документации «Mahr GmbH», 1 ермания, ГР ТС 020/2011. ГР ТС 004/2011.
11роизводитсль средств измерений
«Mahr GmbH», Германия
P.O Box 100254. 73702. Reutlingcr Strasse 48, 73728 Esslingen, Германия
Телефон:+49 711 9312600
факс:+49 711 9312725
e-mail: mahr.cs@mahr.de
Уполномоченное юридическое лицо. проводившее испытания средств измсрспий/мс грологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бел1 ИМ)
Республика Беларусь. 220053. г. Минск. Старовиленский тракт. 93
Телефон: -375 17 374-55-01
факс: +375 17 244-99-38
e-mail: info@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
А.В. Казачок
Директор БслГИМ
Приложение 1 (обязательное) Фотографии общего вида средств измерений

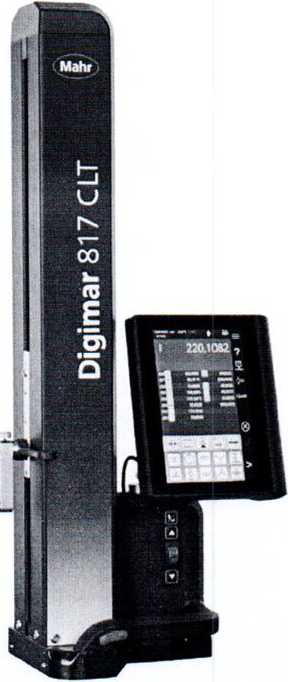

а) высотомер Digimar 817 CLT
Digimar 816 CL

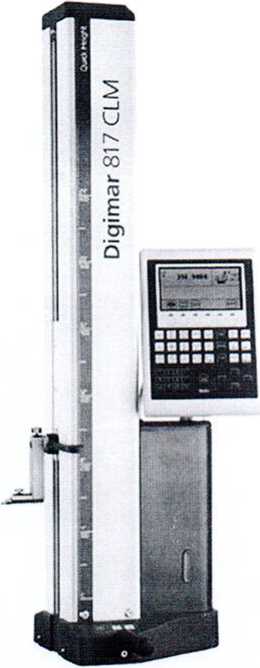

б) высотомер Digimar 817 CLM в) высотомер Digimar 816 CI.
Рисунок 1.1 Фотографии общего вида высотомеров Digimar (изображение носит иллюстративный харак тер)
11риложснис 2 (обязательное)
Схема (рисунок) е указанием мес та для нанесения знака поверки средств измерений
Место для нанесения знака поверки
gimar 817 CLT
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
