Высотомеры CX2
| Номер в ГРСИ РФ: | РБ 03 01 4463 10 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Высотомеры |
| Производитель / заявитель: | «Mahr GmbH», Германия, Чехия |
Высотомеры СХ2 предназначены для измерений наружных и внутренних размеров, ступенек, глубины, межцентровых расстояний, а также отклонений от номинальных размеров плоских и цилиндрических изделий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4463 10 |
| Наименование | Высотомеры CX2 |
| Год регистрации | 2010 |
| Номер сертификата | 6628 |
| Дата регистрации | 2010-09-30 |
| Срок действия | 2015-09-30 |
| Получатель сертификата | фирма "Mahr GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Mahr GmbH"
Адрес: Reutlinger Strasse 48, 73728 Esslingen
Контакты: +49 711 9312600 / +49 711 9312725 / mahr.es@mahr.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2093-2010 |
Поверители
Скачать
|
Описание типа РБ 03 01 4463 10 [2010-12-16]
rb-03-01-4463-10_2010-12-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4463 10 [2010-01-01]
rb-03-01-4463-10_2010-01-01.pdf
|
Скачать |
Описание типа
Назначение
Высотомеры СХ2 предназначены для измерений наружных и внутренних размеров, ступенек, глубины, межцентровых расстояний, а также отклонений от номинальных размеров плоских и цилиндрических изделий.
Область применения - автомобилестроительная, машиностроительная и другие отрасли промышленности, а также лаборатории научноисследовательских институтов.
Описание
Высотомер СХ2 является однокоординатным измерительным прибором с емкостной измерительной системой.
Взаимодействие прибора с измеряемым объектом осуществляется с помощью сменных щупов, закрепленных в измерительной головке, перемещающейся по вертикальной прецизионной направляющей с помощью приводного механизма. В момент контакта щупа с объектом измерения возникают акустический и световой сигналы. Величина перемещения измерительной головки отображается на экране жидкокристаллического дисплея контрольной панели.
Контрольная панель выполняет контрольно-измерительные и управляющие функции, содержит измерительные программы для решения контрольно-измерительных задач, поставленных оператором. Измерительная информация может обрабатываться на компьютере, подключенном к высотомеру через интерфейс. Высотомеры могут быть снабжены сменными щупами с рабочими поверхностями различной конфигурации, а также различными принадлежностями для их удлинения и крепления. Параметры щупов сохраняются после выключения высотомера.
Высотомеры устанавливаются доведенной нижней поверхностью основания на прецизионную поверхность плиты и легко перемещаются по ней с помощью воздушных подшипников. Высотомеры работают в ручном и автоматическом режимах. Питание высотомера осуществляется от элск'тв^^^^ через адаптер или автономно с помощью разрядных батарей.
Внешний вид высотомеров приведен на рисунке 1, место нанесения знака* поверки (клейма-наклейки) - в Приложении к настоящему описанию ттшК&^^ъ

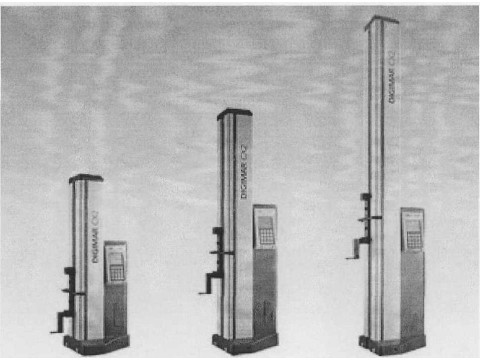

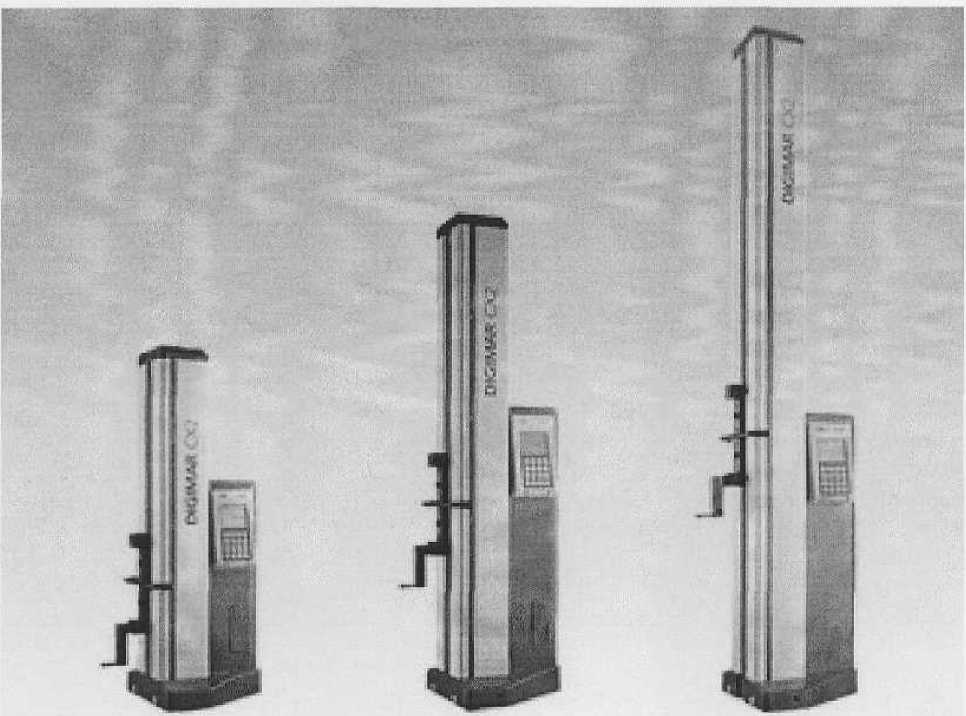

Рисунок 1. Высотомеры СХ2/350, СХ2/600, СХ2/1000.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики высотомеров указаны в таблице 1. Таблица 1
|
Наименование характеристики |
Значение для исполнения | |||||
|
СХ2/350 |
СХ2/600 |
СХ2/1000 | ||||
|
Диапазон измерений, мм |
от 0 до350 |
от 0 до 600 |
от 0 до 1000 | |||
|
Дискретность цифрового устройства, мм |
0,01; 0,001 | |||||
|
Пределы допускаемой абсолютной погрешности при температуре окружающего воздуха(20±1) °C (с поверочной плитой класса точности 0), мкм |
±(5 + 17300) где L - измеренное значение в мм | |||||
|
Измерительное усилие (стандартный щуп), Н |
1,0 ±0,3 | |||||
|
Скорость перемещения измерительной головки, мм/с |
10 | |||||
|
Емкость аккумулятора, А ч |
2,2 |
2,2 |
4,0 | |||
|
Напряжение питания частотой 50±1 Гц, В |
230±23 у |
у® | ||||
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP41 |
, СрйЛС \ Респуб |
ТМИННЙ та изиер тн Se< | |||
гний I ада /
Дл;; документу!
Продолжение таблицы 1
|
Наименование характеристики |
Значение для исполнения | ||
|
СХ2/350 |
СХ2/600 |
СХ2/1000 | |
|
Температура окружающего воздуха при транспортировании и хранении, °C |
от минус 10 до плюс 60 | ||
|
Относительная влажность окружающего воздуха, % |
от 30 до 65 | ||
Знак утверждения типа
Знак Утверждения типа наносится на Руководство по эксплуатации типографическим методом..
Комплектность
В стандартный комплект поставки входят:
- высотомер с встроенной контрольной панелью
- 1 шт.,
- 1 шт.,
- 1 шт.,
- 1 шт.,
- 1 шт., - 2 шт., - 2 шт.,
- 1 экз., - 1 экз.
- стандартный щуп К10/50 (0 10 мм)
- держатель для щупа
- установочный блок ЕВ
- пылезащитный чехол
- транспортные ручки
- ключи со встроенным шестигранником
- сменные щупы (по заказу),
- руководство по эксплуатации
- методика поверки МРБ МП. 2095- 2010
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
Техническая документация фирмы "Mahr GmbH" (Германия). МРБ МП. 2Р53 -2010. Высотомеры СХ2. Методика поверки.
Заключение
Высотомеры СХ2 соответствуют документации фирмы "Mahr GmbH" (Германия).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
