Датчики температуры и влажности воздуха HMP155
| Номер в ГРСИ РФ: | РБ 03 10 6455 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Датчики влажности |
| Производитель / заявитель: | "Vaisala Oyj", Финляндия |
|
Описание типа РБ 03 10 6455 17 [2018-04-26]
rb-03-10-6455-17_2018-04-26.pdf
|
Скачать |
Датчики температуры и влажности воздуха НМР155 (далее - датчики) предназначены для преобразования температуры и относительной влажности воздуха в аналоговый (цифровой) выходной сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6455 17 |
| Наименование | Датчики температуры и влажности воздуха HMP155 |
| Год регистрации | 2017 |
| Номер сертификата | 11469 |
| Дата регистрации | 2017-12-20 |
| Срок действия | 2022-12-20 |
| Получатель сертификата | фирма "Vaisala Oyj", Финляндия (Fl) |
Производитель / Заявитель
фирма "Vaisala Oyj"
Адрес: P.O. Box 26, FIN-00421 Helsinki
Контакты: +358 9 894 91 / +358 9 8949 2227 / E-mail: aki.paananen@vaisala.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2756-2018. |
Поверители
Скачать
|
Описание типа РБ 03 10 6455 17 [2018-04-26]
rb-03-10-6455-17_2018-04-26.pdf
|
Скачать |
Описание типа
Назначение
Датчики температуры и влажности воздуха НМР155 (далее - датчики) предназначены для преобразования температуры и относительной влажности воздуха в аналоговый (цифровой) выходной сигнал.
Область применения - метеорология и другие области деятельности для мониторинга состояния окружающей среды.
Описание
Конструктивно датчики выполнены в виде зонда, в корпусе которого размещены чувствительные элементы относительной влажности и температуры, электронная схема и аналогово-цифровой преобразователь (только для модификации НМР155Е).
Принцип действия датчиков при измерении относительной влажности основан на изменении электрической емкости чувствительного элемента при изменении относительной влажности окружающей среды. В качестве чувствительного элемента используется датчик HUMICAP 180R, на подложке которого между двумя электродами находится тонкопленочный полимер. Тонкопленочный полимер, в зависимости от относительной влажности окружающей среды, поглощает или высвобождает водяной пар. Диэлектрические свойства полимера, а, соответственно, и электрическая емкость датчика, зависят от количества поглощенного водяного пара. Электронная схема преобразует изменение электрической емкости в аналоговый выходной сигнал или, при помощи аналогово-цифрового преобразователя, в значение относительной влажности окружающей среды.
Принцип действия датчиков при измерении температуры основан на изменении электрического сопротивления термопреобразователя сопротивления типа Pt100 от температуры окружающей среды. Электронная схема преобразует изменение электрического сопротивления в „аналоговый выходной сигнал или, при помощи аналогово-цифрового преобразователе, в значение температуры окружающей среды.
Датчики изготавливаются в трех исполнениях:
- НМР155А - обеспечивает выдачу аналоговых сигналов в диапазоне напряжений постоянного тока от 0 до 10 В;
- HMP155D - обеспечивает выдачу аналогового сигнала в диапазоне напряжений постоянного тока от 0 до 10 В (для канала измерения относительной влажности), а также выдачу электрического сопротивления от Pt100 (для канала измерения температуры);
- НМР155Е - обеспечивает выдачу цифровых сигналов через интерфейс связи RS485.
Внешний вид датчиков приведен на рисунке 1.
Схема с указанием мест нанесения знака поверки (клейма-наклейки) и пломбирования приведена в приложении А к описанию типа.

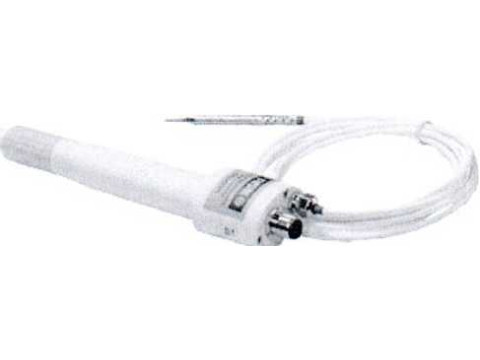

Рисунок 1 - Внешний вид датчиков НМР155
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик датчиков. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение датчика |
Наименование ПО |
Номер версии ПО | |
|
НМР155 |
Внутреннее ПО |
1.26 | |
|
Примечания: 1) Допускается применение более поздних версий ПО, метрологически значимая часть ПО останется без изменений. |
при условии, что | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики датчиков указаны в таблице 2.
Таблица 2 - Основные технические и метрологические характеристики датчиков
|
Наименование характеристики |
Значение |
|
Тип термопреобразователя сопротивления |
Pt100 по ГОСТ 6651 |
|
Диапазон измерений температуры окружающей среды, °C |
от минус 80 до плюс 60 |
|
Пределы допускаемой абсолютной погрешности датчика при измерении температуры окружающей среды, С. - цифровой выходной сигнал - аналоговый выходной сигнал (напряжение постоянного тока) - аналоговый выходной сигнал (электрическое сопротивление) |
±0,40 ±0,45 +(0,1+0,00167 |t|) |
|
Диапазон измерений относительной влажности окружающей среды, % |
от 0 до 100 |
|
Пределы допускаемой основной абсолютной погрешности датчика при измерении относительной влажности окружающего воздуха (при 15 °C<t<25 °C),% Пределы допускаемой дополнительной абсолютной погрешности датчика при измерении относительной влажности окружающего воздуха,%: - при минус 20 °C<t<40 °C - при минус 40 °C<t< минус 20 °C, при 40 °C<t^60 °C - при минус 60 °C^t< минус 40 °C |
±1,0, для 0 %<<ризм<90 % ±1,7, для 90 %<физм^100 % ±0,008 сризм, для 0 %<физм<90 % ±(0,008 физ„-0,7), для 90%<физм^100 % ±(0,2+0,012 физм), для 0%<физм<90 % ±(0,012 физм-0,5), для 90%<физм<100 % ±(0,4+0,032 физм), для 0%<физм<90 % ±(0,032 физм-0,3), для 90%<физм^100 % |
|
Диапазон температур окружающей среды при эксплуатации,°C |
от минус 80 до плюс 60 |
|
Диапазон напряжения питания постоянного тока, В |
от 7 до 28 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 |
|
Диапазон аналогового выходного сигнала: - по напряжению постоянного тока, В (по заказу) - по сопротивлению, Ом |
от 0 до 1; от 0 до 5; от 0 до 10 для Pt100 по ГОСТ 6651 |
|
Цифровой интерфейс |
RS485 |
|
Габаритные размеры, мм, не более |
040x267 |
|
Масса, г, не более |
86 |
|
Примечание: t - измеренное значение температуры, °C Физм - измеренное значение относительной влажности воздуха, % | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки датчиков определяется заказом в соответствии с технической документацией фирмы "Vaisala Oyj", Финляндия.
Минимальная базовая комплектация датчиков:
-1 шт.;
-1 экз.;
-1 экз.
- датчик (исполнение в соответствии с заказом)
- руководство по эксплуатации
- методика поверки
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Vaisala Oyj", Финляндия.
МРБ МП. 2756-2018 "Датчики температуры и влажности воздуха НМР155.
Методика поверки".
Заключение
Датчики температуры и влажности воздуха НМР155 соответствуют технической документации фирмы "Vaisala Oyj", требованиям ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: ЕАЭС № BY/112 11.01. ТР020 003 25074, декларация действительна по 14.12.2022).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ г.Минск,
Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации №BY/112 02.1.0.0025
Другие Датчики влажности
