Барометры цифровые PTB330
| Номер в ГРСИ РФ: | РБ 03 04 6456 17 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Барометры |
| Производитель / заявитель: | "Vaisala Oyj", Финляндия |
|
Описание типа РБ 03 04 6456 17 [2018-04-26]
rb-03-04-6456-17_2018-04-26.pdf
|
Скачать |
Барометры цифровые РТВЗЗО (далее - барометры) предназначены для измерения атмосферного давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 6456 17 |
| Наименование | Барометры цифровые PTB330 |
| Год регистрации | 2017 |
| Номер сертификата | 11470 |
| Дата регистрации | 2017-12-20 |
| Срок действия | 2022-12-20 |
| Получатель сертификата | фирма "Vaisala Oyj", Финляндия (Fl) |
Производитель / Заявитель
фирма "Vaisala Oyj"
Адрес: P.O. Box 26, FIN-00421 Helsinki
Контакты: +358 9 894 91 / +358 9 8949 2227 / E-mail: aki.paananen@vaisala.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2759-2018. |
Поверители
Скачать
|
Описание типа РБ 03 04 6456 17 [2018-04-26]
rb-03-04-6456-17_2018-04-26.pdf
|
Скачать |
Описание типа
Назначение
Барометры цифровые РТВЗЗО (далее - барометры) предназначены для измерения атмосферного давления.
Область применения - метеорология и другие области деятельности для мониторинга состояния окружающей среды
Описание
В составе барометра используются от одного до трех емкостных полупроводниковых датчика абсолютного давления Vaisala BAROCAP.
Принцип действия основан на зависимости изменения электрической ёмкости датчика от атмосферного давления. Когда атмосферное давление увеличивается или уменьшается, кремниевая мембрана датчика изгибается, при этом уменьшается или увеличивается величина вакуумного зазора между мембраной, выполняющей роль подвижного электрода, и неподвижным электродом, расположенным на подложке датчика. Изменение расстояния между электродами вызывает изменение электрической ёмкости датчика. Электронная схема барометра преобразует изменение электрической ёмкости каждого датчика в электрические сигналы, которые усредняются и затем преобразуются в цифровую форму с помощью аналогово-цифрового преобразователя или унифицированный выходной аналоговый сигнал.
Барометры выпускают двух классов - А и В, которые отличаются метрологическими характеристиками. Барометры обоих классов имеют исполнения с графическим дисплеем или без него.
Барометры работают непрерывно или по запросу. Для обмена информацией могут использоваться последовательные интерфейсы RS-232C, RS-485/422.
Внешний вид барометров приведен на рисунке 1.
Схема с указанием мест нанесения знака поверки (клейма-наклейки) и
пломбирования приведена в приложении А к описанию типа.

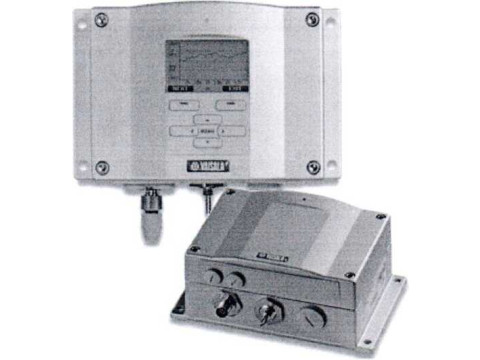

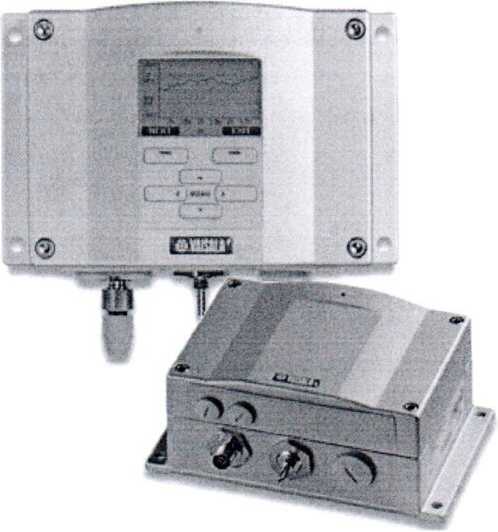

Рисунок 1 - Внешний вид барометров РТВЗЗО
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик барометров. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение барометра |
Наименование ПО |
Номер версии ПО | |
|
РТВЗЗО |
Внутреннее ПО |
1.16 | |
|
Примечания: 1) Допускается применение более поздних версий ПО, метрологически значимая часть ПО останется без изменений. |
при условии, что | ||
Защита от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется с помощью пломбирования барометров.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики барометров указаны в таблице 2.
Таблица 2 - Основные технические и метрологические характеристики барометров
|
Наименование характеристики |
Значение | ||
|
РТВЗЗО, класс А |
РТВЗЗО, класс В | ||
|
Диапазон измерений атмосферного давления, гПа |
от 500 до 1100 |
от 50 до 1100 |
от 500 до 1100 |
|
Пределы допускаемой абсолютной погрешности, гПа: - цифровой выходной сигнал |
±0,15 |
±0,45 |
±0,25 |
|
Диапазон аналогового выходного сигнала (по заказу): - по напряжению постоянного тока, В - по силе постоянного тока, мА |
от 0 до 1; от 0 до 5; от 0 до 10 от 0 до 20; от 4 до 20 | ||
|
Диапазон температур окружающей среды при эксплуатации,°C |
от 0 до плюс 60 (от минус 40 до 60, без дисплея) | ||
|
Диапазон напряжений питания постоянного тока, В |
от 10 до 35 | ||
|
Выходной интерфейс |
RS485/422, RS232 | ||
|
Масса, кг, не более |
1,50 | ||
|
Габаритные размеры, мм, не более |
183x116x77 | ||
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 (IP66, без дисплея) | ||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки барометров определяется заказом в соответствии с технической документацией фирмы "Vaisala Oyj", Финляндия.
Минимальная базовая комплектация барометров:
- барометр
(класс и наличие графического дисплея в соответствии с заказом) -1 шт.;
- руководство по эксплуатации -1 экз.;
- методика поверки -1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Vaisala Oyj", Финляндия.
МРБ МП. 2759-2018 "Барометры цифровые РТВЗЗО. Методика поверки".
Заключение
Барометры цифровые РТВЗЗО соответствуют технической документации фирмы "Vaisala Oyj", требованиям ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: ЕАЭС № BY/112 11.01. ТР020 003 25064, декларация действительна по 14.12.2022).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации №BY/112 02.1.0.0025
