Измерители нижней границы облаков "Пеленг СД-01-2000"

Назначение

Измерители нижней границы облаков «Пеленг СД-01-2000» (далее - ИНГО) предназначены для измерения высоты нижней границы облаков (над местом установки ИНГО).

Измерения могут проводиться в любое время суток как автономно, так и в составе автоматизированных измерительных системах (АИС).

Область применения: национальные и международные аэропорты, аэродромы местных авиалиний, посадочные площадки и метеостанции.

Описание

ИНГО представляет собой наземный прибор дистанционного зондирования, состоящий из датчика высоты нижней границы облаков (ВНГО) и блока управления и индикации (БУИ) на базе персональной ЭВМ в комплекте с программным обеспечением.

Конструктивно датчик ВНГО выполнен в виде моноблока, объединяющего в одном корпусе передающий и принимающий каналы оптической системы, а также управляющий процессор, обеспечивающий управление и процесс измерения. Моноблок монтируется на специальной стойке, которая в свою очередь крепится на забетонированной плите метеоплощадки.

Принцип действия ВНГО основан на регистрации времени прохождения импульсом оптического излучения от передатчика измерителя расстояния Н до облака и после отражения от него обратно, что при известной скорости света дает значение нижней границы облаков. Поскольку мощность отраженного сигнала при этом мала, в измерителе применен принцип накопления, то есть для проведения одного измерения высоты используется большое число (п = 10000) импульсов излучениялазе-ра. При этом полезный сигнал увеличивается в п раз по числу измерени!иВ£ЙЙ15к релированный шум в измерителе суммируется пропорционально корньйувад®рт-\. \\

ному из числа измерений п.). В результате получаем увеличение соотношения сигнал/ шум в 'J п раз.

Внешний вид датчиков ВНГО представлен на рисунке 1.

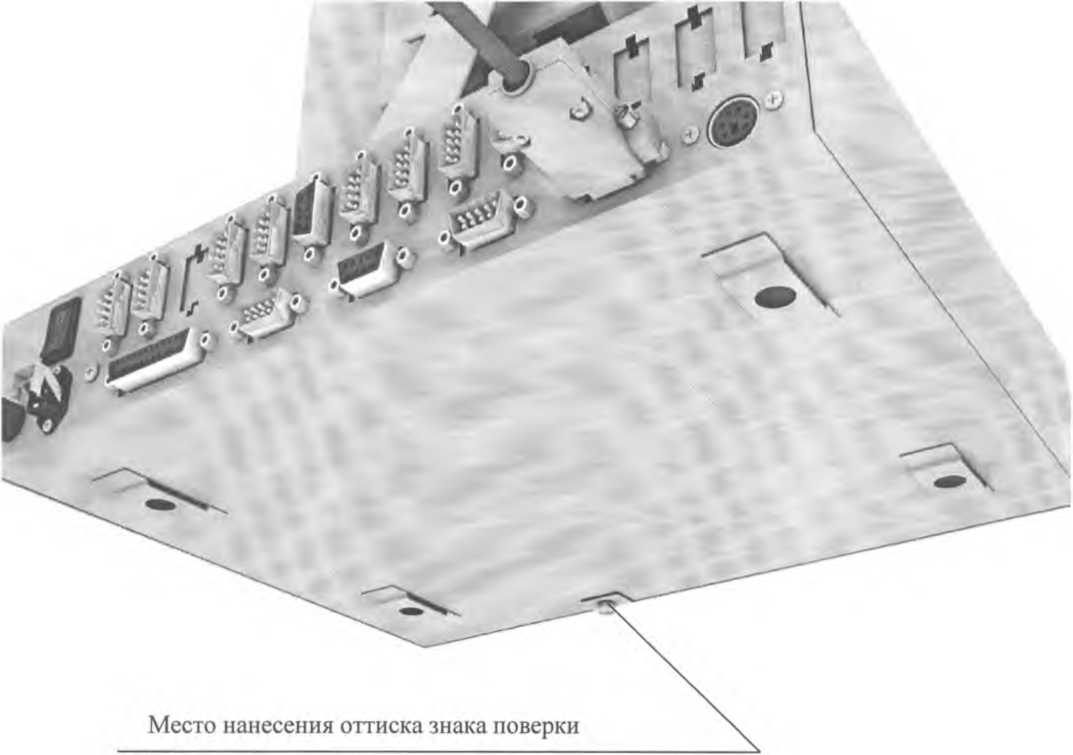

Места нанесения знака поверки в виде клейма-наклейки и пломбы с оттиском знака поверки на датчик ВНГО указаны в приложении А.

Рисунок 1 - Внешний вид датчика ВНГО.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измеряемых высот нижней границы облаков, м

от 10 до 2000

±10

±10

350

от 3 мин до

Абсолютная погрешность измерения высоты нижней границы облаков в диапазоне от 10 до 100 м, м, не более

Относительная погрешность измерения высоты нижней границы облаков в диапазоне свыше 100 до 2000 м, %, не более

Напряжение питания переменного тока (230 ±23) В с частотой (50±0,5) Гц Потребляемая мощность, В А, не более,

Режим работы непрерывный, автоматический с периодичностью измерений по времени, задаваемой оператором, или ручной

Диапазон времени между измерениями, устанавливаемый оператором с дискретнстью 1 с

Расстояние дистанционной передачи информации от датчика ВНГО в БУИ либо в АИС по модемной линии, км, не менее Габаритные размеры датчика ВНГО. мм, не более

Масса датчика ВНГО, кг, не более                                           50

Климатические условия при эксплуатации

датчика ВНГО:

от минус 50 до плюс 50

от 60 до 106,7

до 98

до 55

ДО 12

температура воздуха окружающей среды, °C,

атмосферное давление, кПа

относительная влажность воздуха при температуре 35 °C, % скорость ветра, м/с

- снежные отложения и гололед при скорости намерзания льда, мм/ч

блока управления и индикации:

от 5 до 40

до 80

IP53 категория 2

8

4500

2

температура воздуха окружающей среды, °C,

относительная влажность воздуха при температуре 25 °C, %

Степень защитной оболочки датчика ВНГО по ГОСТ 14254-96

Средний срок службы, лет, не менее

Средняя наработка на отказ, час, не менее

Среднее время восстановления работоспособного состояния, ч, не более

Знак утверждения типа

Знак утверждения типа наносится на табличку фотохимическим методом и на Руководство по эксплуатации типографским способом.

Комплектность

Комплект поставки приведен в таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 12997-84 Изделия ГСП. Общие технические условия.

ТУ РБ 07526946.127-98 Измеритель нижней границы облаков «Пеленг СД-01-2000».

Методика поверки МП МН 502-98. Измеритель нижней границы ленг СД-01-2000».

\ДГ» докумеич/

Заключение

Измеритель нижней границы облаков «Пеленг СД-01-2000» соответствует требованиям ТУ РБ 07526946.127-98, ГОСТ 12997-84.

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93,

тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
