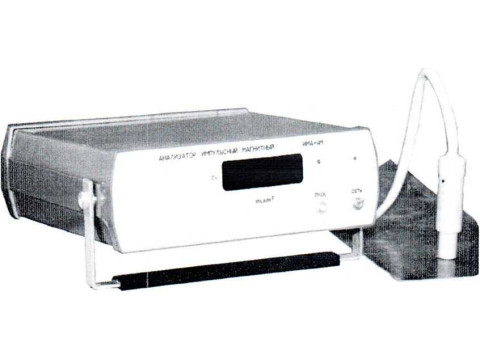

Анализаторы импульсные магнитные ИМА-4М

Номер в ГРСИ РФ:	РБ 03 20 7543 20
Раздел:	Средства неразрушающего контроля [20]
Производитель / заявитель:	ГНУ "Институт прикладной физики Национальной академии наук Беларуси" (ИПФ НАН), г. Минск

Скачать

Описание типа РБ 03 20 7543 20 [2020-08-07]

rb-03-20-7543-20_2020-08-07.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Анализаторы импульсные магнитные ИМА-4М предназначены для локального намагничивания участка контролируемого изделия серией импульсов магнитного поля и измерения градиента напряженности поля остаточной намагниченности, по величине которого определяют качество термообработки, механические свойства и структуру изделий из низкоуглеродистых и слаболегированных сталей толщиной от 0,15 мм до 4 мм.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 20 7543 20
Наименование	Анализаторы импульсные магнитные ИМА-4М
Год регистрации	2020
Номер сертификата	13383
Дата регистрации	2020-04-23
Срок действия	2025-04-23
Получатель сертификата	ИПФ НАН БЕЛАРУСИ, г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ИПФ НАН БЕЛАРУСИ

Адрес: 220072, г. Минск, ул. Академическая, 16

Контакты: (017) 284-17-94

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.2982-2020 (взамен МП.МН 785-2000).

Поверители

Скачать

Описание типа РБ 03 20 7543 20 [2020-08-07]

rb-03-20-7543-20_2020-08-07.pdf

Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность Заключение

Назначение

Область применения - предприятия черной металлургии и машиностроения для неразрушающего контроля механических свойств низкоуглеродистых и слаболегированных сталей толщиной от 0,15 мм до 4 мм.

Описание

Принцип работы анализатора заключается в локальном намагничивании контролируемого изделия серией импульсов магнитного поля заданной амплитуды и измерении градиента поля остаточной намагниченности, по величине которого судят о механических свойствах испытуемого изделия.

Импульсы магнитного поля создаются импульсным током, проходящим через намагничивающий соленоид преобразователя, ось которого перпендикулярна к поверхности испытуемого изделия.

Измерение градиента нормальной составляющей поля остаточной намагниченности осуществляется с помощью феррозонда-градиентометра, расположенного внутри намагничивающего соленоида на его оси в области однородного поля.

Внешний вид анализатора представлен на рисунке 1.

Схема с указанием места для нанесения знака поверки в виде клейма-наклейки приведена в Приложении А.

пиа

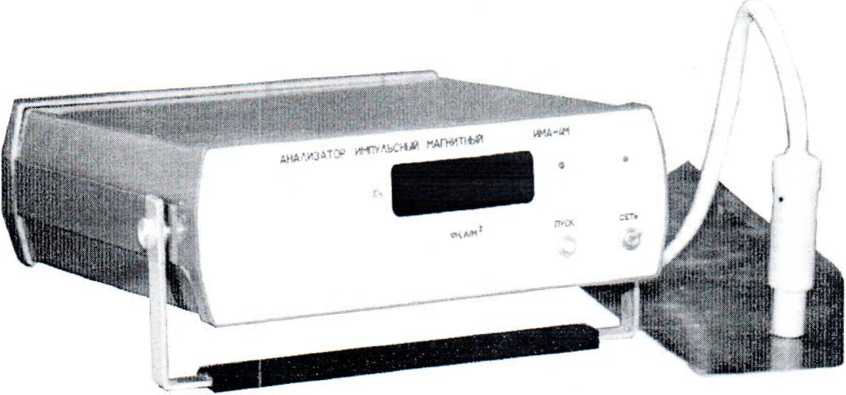

Рисунок 1 - Внешний вид анализатора ИМА-4М

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики анализатора соответствуют значениям, приведенным в таблице 1.

Таблица 1

Наименование характеристики	Значение
1	2
Диапазон измерения градиента VH напряженности магнитного поля, А/м2: - нижний предел VHH.n. - верхний предел VHB п	200 19990
Пределы допускаемых значений абсолютной погрешности при измерении градиента напряженности магнитного поля, А/м2	△ = ±(100 + 900VHj/VHBn), где VH;- измеренное значение градиента напряженности магнитного поля; VHB п - верхний предел диапазона измерений градиента напряженности
Номинальное значение амплитуды импульсов напряженности магнитного поля на торце преобразователя, А/м	2,1 -105
Допускаемое отклонение амплитуды импульсов напряженности магнитного поля на торце преобразователя от номинального значения, %, не более	±15
Число импульсов намагничивания в одном цикле	10
Продолжительность одного измерения, с, не более	10
Время установления рабочего режима, мин, не более	15 ДШ
II Л^Дарственный орйгтг! II // \Х \Для Документов/ //

Продолжение таблицы 1

1	2
Время непрерывной работы (при режиме не более 60 циклов в час), час, не менее	8
Номинальное напряжение питания, В	230
Потребляемая мощность, В А, не более: -в режиме намагничивания; -в режиме измерения	65 30
Габаритные размеры, мм, не более	325x325x100
Масса, кг, не более	7
Климатические условия при эксплуатации: -температура окружающего воздуха, °C -относительная влажность воздуха, %, не более	от плюс 5 до плюс 40 75 при температуре 30 °C
Степень защиты оболочки по ГОСТ 14254-2015	IP40D
Средний срок службы, лет, не менее	6

Знак утверждения типа

Знак утверждения типа наносится на корпус анализатора способом, обеспечивающим его сохранность в течение всего срока службы, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Комплект поставки анализатора приведен в таблице 2.

Таблица 2

Наименование	Количество
Электронный блок в комплекте со шнуром питания и вилкой	1
Преобразователь, соединяемый с розеткой электронного блока с помощью вилки 2РМ24КПН19Ш1В1 и кабеля длиной не менее 1,5 м	1
Руководство по эксплуатации, включающее методику поверки	1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100289280.027-2020 Анализаторы импульсные магнитные ИМА-4М. Технические условия.

МРБ МП. 2982- 2020 «Анализаторы импульсные магнитные ИМА-4М. Методика поверки».

Заключение

Анализаторы импульсные магнитные ИМА-4М соответствуют требованиям ТУ BY 100289280.027-2020.

. Анализаторы импульсные магнитные ИМА-4М соответствуют требованиям Технических регламентов Евразийского экономического союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 и «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (регистрационный номер декларации о соответствии ЕАЭС № BY/112 11.01. ТР004 003 40861, срок действия до 05.05.2025 г.).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ.

Адрес: г. Минск, Старовиленский тракт, 93, тел. 378-98-13

Аттестат аккредитации № BY/112 1.0025

• (действителен до 30.03.2024)
