Весы вагонные электронные ВВЭС
| Номер в ГРСИ РФ: | РБ 03 02 7545 20 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ООО "Завод Весов", г. Молодечно, Минская обл. |
|
Описание типа РБ 03 02 7545 20 [2020-11-23]
rb-03-02-7545-20_2020-11-23.pdf
|
Скачать |
Весы вагонные электронные ВВЭС (в дальнейшем - весы) предназначенные для статического взвешивания железнодорожных вагонов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 7545 20 |
| Наименование | Весы вагонные электронные ВВЭС |
| Год регистрации | 2020 |
| Номер сертификата | 13385 |
| Дата регистрации | 2020-04-23 |
| Срок действия | 2025-04-23 |
| Получатель сертификата | ООО "Завод Весов", г. Молодечно Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Завод Весов"
Адрес: ул. Виленская, 201 б, г. Молодечно, Минская область
Контакты: (0176)-505-589, zwo12@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 7545 20 [2020-11-23]
rb-03-02-7545-20_2020-11-23.pdf
|
Скачать |
Описание типа
Назначение
Весы вагонные электронные ВВЭС (в дальнейшем - весы) предназначенные для статического взвешивания железнодорожных вагонов.
Область применения: предприятия промышленности, топливно-энергетического комплекса, сельского хозяйства и торговли.
Описание
Весы вагонные электронные ВВЭС изготавливают в трёх модификациях:
- ВВЭС- 100000 - весы с наибольшим пределом взвешивания 100000 кг;
- ВВЭС- 150000 - весы с наибольшим пределом взвешивания 150000 кг;
- ВВЭС - 200000 - весы с наибольшим пределом взвешивания 200000 кг.
Конструктивно весы состоят из грузоприемного устройства (ГУ), опирающегося на тензометрические датчики типа ZSFY производства Keii (Китай) и терминала типа ХК, произведённого компанией Keii (Китай).
Принцип работы весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на силоизмерительные тензометрические датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе взвешиваемого груза, поступает на терминал. Терминал преобразует сигналы тензодатчиков и индицирует массу взвешиваемого груза на цифровом табло.
Идентификационным признаком программного обеспечения (далее ПО) служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню весов. Версия встроенного программного обеспечения U 02Е. Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных измерений (что соответствует уровню С по МИ 3286-2010).
Весы могут работать в следующих режимах:
— простое взвешивание;
— взвешивание груза с тарой.

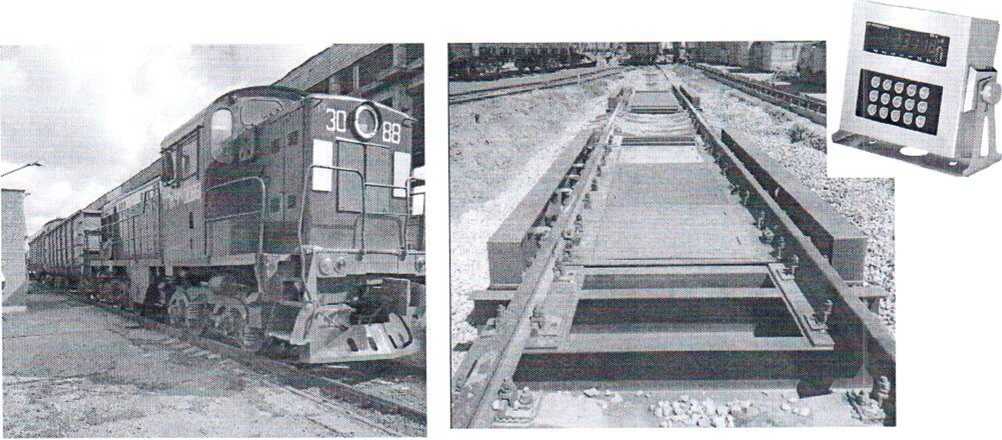

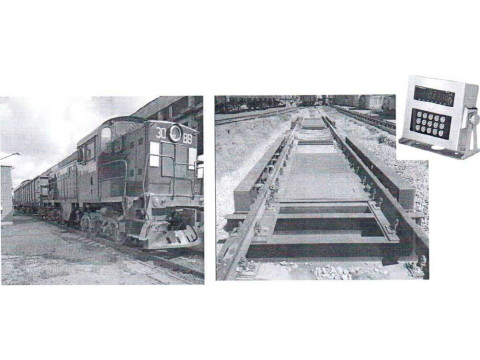

Внешний вид весов приведен на рисунке 1.
гоодтрсгаенныр реест I гй6"?® «««ние \ Республики Беларусь \Дта докумевтов/
Рисунок 1 - Внешний вид весов вагонных электронных ВВЭС
Схема пломбирования весов от несанкционированного доступа с указанием мест нанесения знака поверки в виде клейма-наклейки и оттиска знака поверки приведена в Приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики весов приведены в таблицах 1-3. Злица 1
|
Наименование характеристики |
ВВЭС-100000 |
ВВЭС-150000 |
ВВЭС-200000 |
|
Класс точности, по ГОСТ OIML R76-1-2011 |
средний | ||
|
Максимальная нагрузка Мах, кг |
100000 |
150000 |
200000 |
|
Минимальная нагрузка Min, кг |
1000 |
1000 |
2000 |
|
Действительная цена деления (шкалы) d и поверочный интервал весов е, кг |
50 |
50 |
100 |
|
Диапазон выборки массы тары, % |
от 0 до 100 | ||
|
Диапазон рабочих температур, °C - грузоприемное устройство - тензодатчик - терминал |
от минус 30 до плюс 40 от минус 30 до плюс 40 от 0 до плюс 40 | ||
|
Питание весов: - от сети переменного тока: диапазон напряжения переменного тока, В диапазон частот, Гц - от аккумулятора: номинальное напряжение, В |
от 195,5 до 253 от 49 до 51 6 | ||
|
Потребляемая мощность, ВА, не более |
15 | ||
|
Средний срок службы весов, лет, не менее |
15 | ||
|
Время установления рабочего режима, мин, не более |
3 | ||
|
Время установления показаний, с, не более |
5 | ||
|
Время непрерывной работы, ч, не менее | |||
|
Вероятность безотказной работы |
0,9 | ||
Тосвврствеиный реестр!
\ „уюте “«ерений / /I \ Республк» Беларусь ] ■ \Дая догувеатта/ //
Пределы допускаемой погрешности весов указанны в таблице 2. Таблица 2
|
Обозначение модификации |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности (тре) при поверке, кг |
|
ВВЭС-100000 |
От 1000 кг до 25000 кг вкл. |
±25 |
|
Св. 25000 кг до 100000 кг вкл. |
±50 | |
|
ВВЭС-150000 |
От 1000 кг до 25000 кг вкл. |
±25 |
|
Св. 25000 кг до 100000 кг вкл. |
±50 | |
|
Св. 100000 кг |
±75 | |
|
ВВЭС-200000 |
От 2000 кг до 50000 кг вкл. |
±50 |
|
Св. 50000 кг до 200000 кг вкл. |
±100 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению преде-пов допускаемых погрешностей при поверке
Способ установки на месте эксплуатации весов указан в таблице 3. Таблица 3
|
Способ установки на месте эксплуатации |
Габаритные размеры, мм, не более |
Масса весов, кг | ||
|
ВВЭС-100000 |
ВВЭС-150000 |
ВВЭС-200000 | ||
|
Фундаментные |
11500x2500x600 |
11500x2500x600 |
11500x2500x600 |
8100 |
|
12500x2500x600 |
12500x2500x600 |
12500x2500x600 |
8900 | |
|
13500x2500x600 |
13500x2500x600 |
13500x2500x600 |
9900 | |
|
14500x2000x400 |
14500x2000x400 |
14500x2000x400 |
10900 | |
|
15500x2500x600 |
15500x2500x600 |
15500x2500x600 |
11900 | |
|
16500x2500x600 |
16500x2500x600 |
16500x2500x600 |
12880 | |
|
Бесфундаментные |
11500x2000x200 |
11500x2000x200 |
11500x2000x200 |
8100 |
|
12500x2000x200 |
12500x2000x200 |
12500x2000x200 |
8900 | |
|
13500x2000x200 |
13500x2000x200 |
13500x2000x200 |
9900 | |
|
14500x2000x200 |
14500x2000x200 |
14500x2000x200 |
10900 | |
|
15500x2000x200 |
15500x2000x200 |
15500x2000x200 |
11900 | |
|
16500x2500x600 |
16500x2500x600 |
16500x2500x600 |
12880 | |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель терминала и табличку, закрепленную на грузоприемном устройстве, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки весов должен соответствовать перечню, приведенному в таблице 4:
Таблица 4
|
Наименование |
Количество, шт. | ||
|
ВВЭС-100000 |
ВВЭС-150000 |
ВВЭС-200000 | |
|
ГУ |
1 | ||
|
Тензометрический датчик: для одноплатформенных для двух платформенных |
4 или 6 6 или 8 | ||
|
Терминал |
1 | ||
|
Коробка коммутации тензометрических датчиков |
1 | ||
|
Кабель соединительный (до 150 м) |
1 | ||
|
Руководство по эксплуатации |
1 экз. | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 692010812.003-2019 «Весы вагонные электронные ВВЭС».
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования испытания».
Заключение
Весы вагонные электронные ВВЭС соответствуют требованиям
ТУ BY 692010812.003-2019, ГОСТ OIML R 76-1-2011.
Весы вагонные электронные ВВЭС соответствуют требованиям
ТР ТС 004/2011 ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР020 014 02428 до 02.03.2025).
Поверка весов осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIMLR 76-1-2011.
Межповерочный интервал - не более 12 месяцев. Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 1.0.0025.
