Весы электронные NCR 7879
| Номер в ГРСИ РФ: | РБ 03 02 7600 20 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | "NCR Corporation", США |
|
Описание типа РБ 03 02 7600 20 [2020-07-14]
rb-03-02-7600-20_2020-07-14.pdf
|
Скачать |
Весы электронные NCR 7879 (в дальнейшем - весы) предназначены для определения массы в режиме статического взвешивания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 7600 20 |
| Наименование | Весы электронные NCR 7879 |
| Год регистрации | 2020 |
| Номер сертификата | 13469 |
| Дата регистрации | 2020-05-28 |
| Срок действия | 2025-05-28 |
| Получатель сертификата | фирма "NCR Corporation", Соединенные Штаты Америки (US) (изготовитель - фирма "GES Manufacturing Services Sdn Bhd", Малайзия (MY)) |
Производитель / Заявитель
фирма "NCR Corporation", Соединенные Штаты Америки (изготовитель - фирма "GES Manufacturing Services Sdn Bhd", Малайзия)
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по ГОСТ OIML R76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 7600 20 [2020-07-14]
rb-03-02-7600-20_2020-07-14.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные NCR 7879 (в дальнейшем - весы) предназначены для определения массы в режиме статического взвешивания.
Область применения - предприятия торговли и общественного питания.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводиться, как результат взвешивания, на дисплей терминала или на внешнее электронное устройство (компьютер, принтер).
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, весоизмерительного устройства, включающего в себя весоизмерительный тензорезистроный датчик, терминал, и дисплея на стойке, соединенных между собой кабелем. Питание весов осуществляется от сети переменного тока через адаптер.
Выпускают две модификации весов, отличающиеся размерами весовых платформ: NCR 7879-2XiX2X3 и NCR 7879-5XiX2X3. где:
5 (2)- условное обозначение наличия весов;
Х1Х2Х3 (может принимать значение от 0 до 9) - условное обозначение моделей для разных стран и модификаций сканеров.
Весы снабжены интерфейсными портами USB, RS-232 и RS-232/RS485 для подключения периферийных устройств и соединения с сервером (хост-терминалом).
Весы оснащены лазерным устройством считывания штрих-кода. Весы выпускаются однодиапазонными.
В весах предусмотрены следующие устройства и функции:
- полуавтоматическое устройство установки на нуль;
- автоматическое устройство установки на нуль;
- устройство первоначальной установки на нуль;
- устройство слежения за нулем.

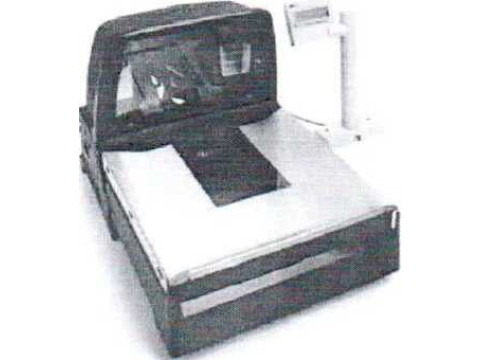

Внешний вид весов приведен на рисунке 1.
Рисунок 1 - Общий вид весов электронных NCR 7879.
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами, загружается только на заводе-изготовителе с использованием специального оборудования и не может быть изменено, модифицировано, прочитано или загружено через какой-либо интерфейс с помощью обычных программных средств после загрузки.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть. Данные представлены в таблице 1.
Таблица 1
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
NCR Tool Suite |
|
Номер версии (идентификационный номер) ПО |
F xx.xx.xx |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
* |
|
Алгоритм вычисления цифрового идентификатора ПО |
* |
Примечание:
х - принимает значения от 0 до 9;
* - данные не доступны, так как данное ПО не может быть изменено, модифицировано, прочитано или загружено через какой-либо интерфейс после опломбирования.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Значения минимальной (Min) и максимальной (Мах) нагрузки, действительной
Государственный реестр] |* средств измерений
Республики
Для докумевтоа
цены деления (d), поверочного интервала (е), числа поверочных интерв классы точности в соответствии с ГОСТ OIML R 76-1-2011 приведены таблице 2.
Таблица 2.
|
Характеристика |
Значение |
|
Класс точности по ГОСТ OIML R76-1-2011 |
средний (III) |
|
Максимальная нагрузка Мах, кг |
15,0 |
|
Минимальная нагрузка Min, кг |
0,1 |
|
Действительная цена деления (шкалы) d и поверочный интервал весов е, г |
5 |
|
Число поверочных интервалов п |
3000 |
|
Пределы допускаемой погрешности при поверке, г, в интервалах взвешивания, кг: от 0,1 до 2,5 вкл. от 2,5 до 10 вкл. св. 10 |
±2,5 ±5,0 ±7,5 |
|
Пределы допускаемой погрешности в эксплуатации, г, в интервалах взвешивания, кг: от 0,1 до 2,5 вкл. от 2,5 до 10 вкл. св. 10 |
±5,0 ±10,0 ±15,0 |
|
Показания на дисплее массы, г, не более |
Мах + 9е |
|
Диапазон рабочих температур, °C |
от плюс 10 до плюс 40 |
|
Электрическое питание от сети переменного тока: -диапазон напряжения переменного тока, В - диапазон частот, Гц |
от 195,5 до 253 от 49 до 51 |
|
Потребляемая мощность, Вт, не более |
60 |
|
Габаритные размеры, мм, не более 7879-2000/2501 7879-5000/5501 |
508x292x175 399x292x175 |
|
Масса весов, кг, не более 7879-2000/2501 7879-5000/5501 |
9,8 6,4 |
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят:
1. Весы
1 шт.
1 шт.
1 экз.
2. Адаптер сетевого питания
3. Руководство по эксплуатации
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация "NCR Corporation" (США).
ГОСТ OIML R 76-1-2011 “Весы неавтоматического действия. Метрол технические требования испытания”. /
Заключение
Весы электронные NCR 7879 соответствуют требованиям технической документации фирмы - изготовителя, ГОСТ OIML R 76-1-2011.
Весы электронные NCR 7879 соответствуют требованиям ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии ЕАЭС № RU C-US.HM43.B.OO865 до 14.05.2023).
Межповерочный интервал - не более 12 месяцев. Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93 Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 1.0025.
