Системы контроля направления и скорости (СКНС)
| Номер в ГРСИ РФ: | РБ 03 06 7544 20 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | ЗАО "Солигорский Институт проблем ресурсосбережения с Опытным производством", г. Солигорск |
|
Описание типа РБ 03 06 7544 20 [2020-11-23]
rb-03-06-7544-20_2020-11-23.pdf
|
Скачать |
Система контроля направления и скорости «СКНС» (далее по тексту - СКНС) предназначена для контроля параметров движения полотна эскалаторов или конвейеров пассажирских (далее - ЭИКП) и формирования сигналов управления на ЭИКП при срабатывании блокировок.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 7544 20 |
| Наименование | Системы контроля направления и скорости (СКНС) |
| Год регистрации | 2020 |
| Номер сертификата | 13384 |
| Дата регистрации | 2020-04-23 |
| Срок действия | 2025-04-23 |
| Получатель сертификата | ЗАО "Солигорский Институт проблем ресурсосбережения с Опытным производством", г. Солигорск Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "Солигорский Институт проблем ресурсосбережения с Опытным производством"
Адрес: ул. Козлова, 69, 223710, г. Солигорск
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводят по МРБ МП.2997-2020. |
Поверители
Скачать
|
Описание типа РБ 03 06 7544 20 [2020-11-23]
rb-03-06-7544-20_2020-11-23.pdf
|
Скачать |
Описание типа
Назначение
Система контроля направления и скорости «СКНС» (далее по тексту - СКНС) предназначена для контроля параметров движения полотна эскалаторов или конвейеров пассажирских (далее - ЭИКП) и формирования сигналов управления на ЭИКП при срабатывании блокировок.
Область применения: пассажирский конвейерный транспорт.
Описание
Принцип действия СКНС основан на сборе информации поступающей от датчиков контроля движения полотна ЭИКП, с помощью которых она определяет следующие параметры:
- скорость движения левого поручня;
- скорость движения правого поручня;
- скорость движения полотна;
- пробег полотна;
- отклонение разрешающей способности энкодера;
- длину тормозных путей полотна ЭИКП;
- длину выбега полотна ЭИКП.
При определении параметров движения, не соответствующих нормативным документам на ЭИКП и установленным правилам в промышленной безопасности на ЭИКП, СКНС останавливает ЭИКП за счет формирования сигналов на затормаживание рабочего или дополнительного (аварийного) тормоза.
СКНС имеют встроенное программное обеспечение (ПО). Его характеристики представлены в таблице 1.
Встроенное ПО - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым в защищенную от записи память микропроцессора изготовителем и недоступна для потребителя.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Наименование прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
|
СКНС |
Встроенное |
SKNS-02 (ME_BRAKING_DIST (CRC), ME_HSC_1_Vel (CRC), ME_HSC_2_Dist (CRC), ME_HSC_3_HandR (CRC), ME_HSC_4_HandL (CRC), МЕ_Откл Абс имп энк (CRC), ME Откл Отн имп энк (CRC), ME Р. Выбег (CRC)) |
2.0 |

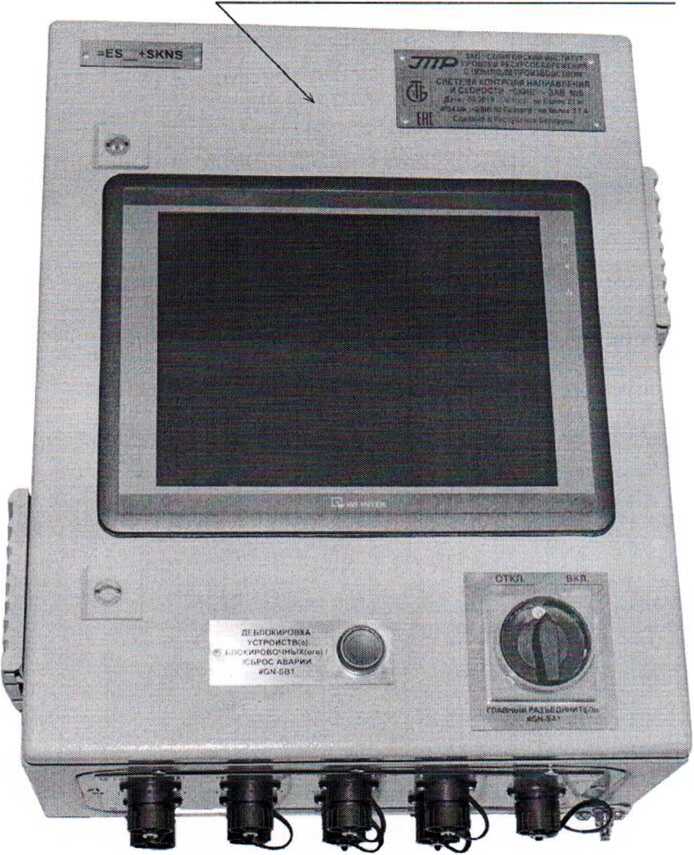

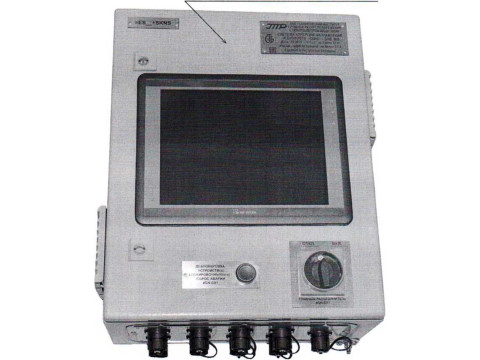

Общий вид ОКНО и место нанесения знака поверки представлены на рисунке 1
место нанесения знака поверки (клеймо, наклейка)
Рисунок 1- Общий вид СКНС
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики СКНС указаны в таблице 2.
Таблица 2 - Технические и метрологические характеристики СКНС
|
Наименование характеристики |
Значение | ||
|
Номинальное напряжение сети переменного тока, В |
230 | ||
|
Диапазон напряжения сети переменного тока, В |
от 180 до 250 | ||
|
Частота сети, Гц |
50±1 | ||
|
Потребляемая мощность, В А, не более |
200 | ||
|
Масса, кг, не более |
21 | ||
|
Габаритные размеры, мм, не более высота/длина/ширина |
550/450/260 | ||
|
Время срабатывания блокировки аварийного тормоза при отсутствие торможения после срабатывания блокировки рабочего тормоза полотна ЭИКП, с, не более |
1,5 | ||
|
Время срабатывания блокировки аварийного тормоза при превышении скорости или изменении направления движения полотна ЭИКП, с, не более |
1 | ||
|
Диапазон измерения тормозного пути полотна ЭИКП, м |
от 0,04 до 2,20 | ||
|
Пределы допускаемой абсолютной погрешности при измерении длины тормозного пути полотна ЭИКП, м |
±0,02 | ||
|
Пределы допускаемой относительной погрешности при измерении пробега полотна ЭИКП, % |
±2 | ||
|
Диапазон измерения выбега полотна ЭИКП, м |
от 1 до 50 | ||
|
Пределы допускаемой абсолютной погрешности при измерении выбега полотна ЭИКП, м |
±1 | ||
|
Диапазон измерения скорости движения полотна ЭИКП, м/с |
от 0,1 до 1,2 | ||
|
Пределы допускаемой абсолютной погрешности при измерении скорости движения полотна ЭИКП, м/с |
±0,05 | ||
|
Диапазон измерения средней скорости движения поручней в течение периода 15 секунд, м/с |
от 0,3 до 0,9 | ||
|
Пределы допускаемой относительной погрешности при измерении средней скорости движения поручней в течении периода 15 секунд, % |
±5 | ||
|
Диапазон контроля разрешающей способности энкодера, имп./об. |
от 100 до 10000 | ||
|
Пределы допускаемой относительной погрешности при измерении разрешающей способности энкодера, % |
±2 | ||
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP54 | ||
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °C; - относительная влажность воздуха, %, не более |
от 1 до 40 80 | ||
|
Условия хранения и транспортирования: - диапазон температуры окружающего воздуха, °C; - относительная влажность воздуха, %, не более / 7 |
__от минус 20 до л*^§\(1люс 50 О 95 | ||
|
II реест? ’\ Беларусь / | |||
Дохумеатое/ /
^г^Лйст 3 из 4
Знак утверждения типа
Знак утверждения типа наносится на титульном листе руководства по эксплуатации методом типографической печати.
Комплектность
В комплект поставки входит:
- шкаф управления СКНС (рисунок 1)
- руководство по эксплуатации
- паспорт
1 шт.;
1 экз.;
1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»
Технические условия ТУ BY 600024102.164-2019. Система контроля направления и скорости СКНС;
Методика поверки МРВ МП.2997-2020 «Система обеспечения единства измерений Республики Беларусь. Системы контроля направления и скорости СКНС. Методика поверки»
Заключение
СКНС соответствуют требованиям ГОСТ 12997-84, ГОСТ 15150-69, ТУ BY 600024102.164-2019, техническим регламентам Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" и ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация о соответствии ЕАЭС № BY/112 11.01. ТР004 003 41496).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 378-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
