Микроомметры серии MI 32xx
| Номер в ГРСИ РФ: | РБ 03 13 7547 20 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Омметры |
| Производитель / заявитель: | "METREL d.d.", Словения |
|
Описание типа РБ 03 13 7547 20 [2020-07-17]
rb-03-13-7547-20_2020-07-17.pdf
|
Скачать |
Микроомметры серии Ml 32хх (далее по тексту - микроомметры), в зависимости от модели, предназначены для измерения сопротивления постоянному электрическому току, напряжения постоянного (переменного) тока, частоты переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7547 20 |
| Наименование | Микроомметры серии MI 32xx |
| Год регистрации | 2020 |
| Номер сертификата | 13387 |
| Дата регистрации | 2020-04-23 |
| Срок действия | 2025-04-23 |
| Получатель сертификата | фирма "METREL d.d.", Словения (SI) |
Производитель / Заявитель
фирма "METREL d.d."
Адрес: Ljubljanska c. 77, SI-1354 Horjul, Slovenia
Контакты: Тел.: + (386) 1 755 82 00; Факс: + (386) 1 754 92 26; Email: info@metrel.si
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. |
Поверители
Скачать
|
Описание типа РБ 03 13 7547 20 [2020-07-17]
rb-03-13-7547-20_2020-07-17.pdf
|
Скачать |
Описание типа
Назначение
Микроомметры серии Ml 32хх (далее по тексту - микроомметры), в зависимости от модели, предназначены для измерения сопротивления постоянному электрическому току, напряжения постоянного (переменного) тока, частоты переменного тока.
Область применения - в работе наладчиков, электриков, электромонтеров, специалистов, оказывающих техническое обслуживание электрооборудования (переключателей, реле, разъемов, электрических шин, соединений кабелей распределения мощности, обмоток двигателей и генераторов. силовых трансформаторов и др).
Описание
Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома (четырёхпроводная схема измерения). Измерения проводятся при двух направлениях тока. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на жидкокристаллическом дисплее. Для измерения напряжения переменного тока в приборах используются детекторы истинного среднеквадратического значения.
Результаты измерений могут быть сохранены во внутренней памяти прибора и переданы на компьютер. Управление процессом измерения осуществляется при помощи микропроцессора.
На передней панели микроомметров расположены, функциональные клавиши переключения режимов и ЖКК. На задней панели расположен отсек для установки элементов питания.
Процесс управления всеми функциями прибора осуществляется через систему меню с помощью функциональных клавиш. Микроомметры могут функционировать в нескольких режимах измерения: однократном, непрерывном, индуктивном, автоматическом.
Для связи с внешним персональным компьютером приб^^Г^^лащены интерфейсами RS-232 и USB.
Микроомметры имеют 2 модели отличающиеся функциональными возможностями,
габаритными размерами и массой.
Д ля SO’S*1
Конструктивно микроомметры выполнены в изолированном пластиковом корпусе.
Микроомметры могут быть выполнены в двух модификациях: Ml 3242 и Ml 3250.
Микроомметры имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики микроомметров нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора измерителей предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (HV Link PRO) - позволяет выполнять загрузку результатов измерения на ПК для последующего просмотра, анализа и печати полученных данные. ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)

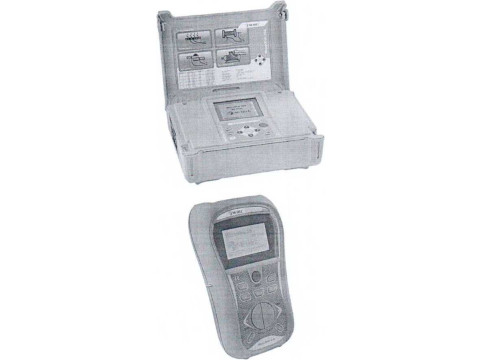

Рисунок 1 - Внешний вид микроомметров
—ТТйст 2
|
Модель микроомметра |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационной номер) ПО |
|
Ml 3242 |
Встроенное |
MI3242.hex |
1.08 |
|
Ml 3250 |
Встроенное |
- |
1.10 |
|
Ml 3242, Ml 3250 |
Внешнее |
HV Link PRO |
11.8 |

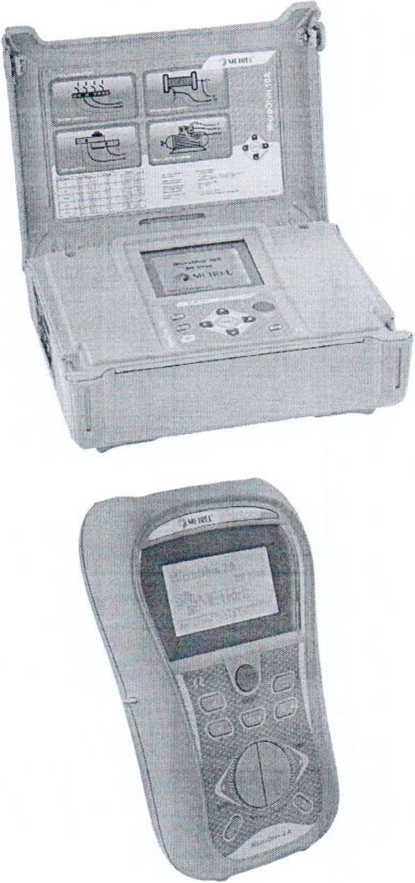

Общий вид микроомметров приведен на рисунке 1.
Место нанесения знака поверки (клеймо-наклейка) указано в Приложении А к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики микроомметров представлены в таблицах 2-8.
Таблица 2 - Измерение сопротивления постоянному току
|
Наименование модели |
Измерительный ток |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
Ед.мл.разр. |
|
1 |
2 |
3 |
4 |
5 |
|
Ml 3242 |
2 А |
от 0,000 до 9,999 мОм |
± (0,0025 Ризм + 2 ед.мл.разр.) |
0,001 мОм |
|
от 10,00 до 99,99 мОм |
0,01 мОм | |||
|
от 100,0 до 999,9 мОм |
0,1 мОм | |||
|
100 мА |
от 0,00 до 99,99 мОм |
0,01 мОм | ||
|
от 100,0 до 999,9 мОм |
0,1 мОм | |||
|
от 1,000 до 9,999 Ом |
0,001 Ом | |||
|
от 10,00 до 19,99 Ом |
0,01 Ом | |||
|
10 мА |
от 0,0 до 999,9 мОм |
0,1 мОм | ||
|
от 1,000 до 9,999 Ом |
0,001 Ом | |||
|
от 10,00 до 99,99 Ом |
0,01 Ом | |||
|
от 100,0 до 199,9 Ом |
0,1 Ом | |||
|
Ml 3250 |
10 А |
от 0,0 до 2000,0 мкОм |
± (0,0025 R«M +0,0001 RK) |
0,1 мкОм |
|
от 0,000 до 20,000 мОм |
0,001 мОм | |||
|
от 0,00 до 200,00 мОм |
0,01 мОм | |||
|
1 А |
от 0,000 до 20,000 мОм |
0,001 мОм | ||
|
от 0,00 до 200,00 мОм |
0,01 мОм | |||
|
от 0,0 до 2000,0 мОм |
0,1 мОм | |||
|
100 мА |
от 0,00 до 200,00 мОм |
0,01 мОм | ||
|
от 0,0 до 2000,0 мОм |
0,1 мОм | |||
|
от 0,000 до 20,000 Ом |
0,001 Ом |
Окончание таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
Ml 3250 |
10 мА |
от 0,0 до 2000,0 мОм |
± (0,0025 R„3m +0,0001 RK) |
0,1 мОм |
|
от 0,000 до 20,000 Ом |
0,001 Ом | |||
|
от 0,00 до 200,00 Ом |
0,01 Ом | |||
|
1 мА |
от 0,00 до 20,00 Ом |
± (0,01 Ru3M +0,001 RK) |
0,01 Ом | |
|
от 0,0 до 200,0 Ом |
± (0,01 Rh3m +0,0025 RK) |
0,1 Ом | ||
|
от 0 до 2000 Ом |
1 Ом | |||
|
RM3M - измеренное значение сопротивления, RK - конечное значение диапазона измерений ед.мл.разр. - единица младшего разряда | ||||
Таблица 3 - Измерение напряжения постоянного тока
|
Наименование модели |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
Ед.мл.разр |
|
Ml 3242 |
от 0,0 до 49,9 В |
± (0,02-иизм + 2 ед.мл.разр.) |
0,1 В |
|
от 50 до 550 В |
1 В | ||
|
ии3м - измеренное значение напряжения ед.мл.разр. - единица младшего разряда | |||
|
Таблица 4 - Измерение напряжения переменного тока частотой от 14,0 до 5 |
00 Гц | ||
|
Наименование модели |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
Ед.мл.разр |
|
Ml 3242 |
от 10,0 до 49,9 В |
± (0,02-иизм + 2 ед.мл.разр.) |
0,1 В |
|
от 50 до 550 В |
1 В | ||
|
иИЗм - измеренное значение напряжения ед.мл.разр. - единица младшего разряда | |||
Таблица 5 - Измерение частоты переменного тока
|
Наименование модели |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
Ед.мл.разр |
|
Ml 3242 |
от 14,0 до 99,9 Гц |
± (0,002 Тизм + 1 ед.мл.разр.) |
0,1 Гц |
|
от 100 до 500 Гц |
1 Гц | ||
|
fM3M- измеренное значение частоты ед.мл.разр. - единица младшего разряда Номинальный диапазон напряжения от 10 до 550 В | |||
Пределы допускаемой дополнительной абсолютной погрешности измерения
сопротивления постоянному току, напряжения постоянного и переменного тока, частоты
переменного тока, вызванной изменением температуры окружающего воздуха от
нормальных условий
(в рабочих условиях эксплуатации),
составляют ± (0,001 Хизм + 1 ед.мл.разр.), где Хизм - измеренное значение физической величины, ед.мл.разр. - единица младшего разряда.
6-
|
Модель микроомметра |
Диапазон температуры окружающего воздуха |
---Я----------------------------------- Диапазон относительно«<§да_>!Кности окружающего воздуха’ |
|
Ml 3242, Ml 3250 |
от 20 °C до 30 °C |
от 40% до 70% |
Лист 4 из 7
Таблица 7 - Рабочие условия применения
|
Модель микроомметра |
Диапазон температуры окружающего воздуха |
Относительная влажность окружающего воздуха |
|
Ml 3242 |
от 0 °C до 40 °C |
до 95% без конденсации |
|
Ml 3250 |
от минус 10 °C до плюс 50 °C |
до 95% без конденсации |
Таблица 8 - Условия транспортирования и хранения
|
Модель микроомметра |
Диапазон температуры окружающего воздуха |
Относительная влажность окружающего воздуха |
|
Ml 3242 |
от минус 20 °C до плюс 70 °C |
до 90% без конденсации |
|
Ml 3250 |
от минус 10 °C до плюс 70 °C |
до 90% без конденсации |
Таблица 9 - Технические характеристики
|
Модель микроомметра |
Тип и количество элементов питания |
Масса, г, не более |
Габаритные размеры, мм, не более |
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
|
Ml 3242 |
1 >5 Вп0СТТ0ка, щелочных (9 В), Либо 1,2 ВПосттока> NiMH батарей (7,2 В), 6 шт. |
800 (без принадлежностей и элементов питания) |
140x80x230 |
IP40 |
|
Ml 3250 |
1 >2 ВПОст.тока NiMH (7,2 В), тип HR14, 6 шт., 90-260 Вперем тока, 45-65 Гц, 50 Вт. |
2800 (с элементами питания) |
310x130x250 |
IP40 |
Знак утверждения типа
Знак утверждения типа наносится на верхнюю панель приборов методом офсетной печати, на эксплуатационную документацию - типографским методом.
Комплектность
В комплект поставки входит: Ml 3250:
1 Прибор Ml 3250 1 шт.
2 Измерительный провод с наконечником Кельвина 2 шт.
3 Большой зажим Кельвина 2 шт.
4 Токовый измерительный провод, 2,5 м, 2,5 мм2 (красный) 2 шт.
5 Потенциальный измерительный провод, 2,5 м, 1,5 мм2 (черный) 2 шт.
6 Зажим типа «крокодил» (красный, черный) 4 шт.
7 Измерительный наконечник (черный) 2 шт.
8 Кабель питания 1 шт.
9 Перезаряжаемые NiMH батареи 6 шт.
10 Кабель RS232 1 шт.
11 Кабель USB 1 шт.
12 Сумка
1 шт.
1 шт.
1 экз.
13 Программное обеспечение HVLink PRO
14 Руководство по эксплуатации
15 Калибровочный сертификат
Ml 3242:
1 Прибор Ml 3242
1 шт.;
1 шт.;
4 шт. ;
2 шт.;
1 шт.;
1 шт.;
1 шт.;
1 шт.;
1 шт.;
1 шт.;
1 экз.;
1 экз.;
2 Измерительный кабель четырёхпроводной 2,5 м (красный, черный)
3 Зажим типа «крокодил» (красный, черный)
4 Измерительный наконечник (черный)
5 Сумка для переноски
6 Адаптер питания
7 Кабель RS232 - PS2
8 Кабель USB
9 Кабель RS232
10 Программное обеспечение HVLink PRO
11 Руководство по эксплуатации
12 Свидетельство о калибровке
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
МРБ МП.2990-2020 «Микроомметры серии Ml 32хх. Методика поверки»;
Техническая документация фирмы «METREL d.d.», Словения.
Заключение
Микроомметры серии Ml 32хх соответствуют требованиям технической документация фирмы «METREL d.d.», Словения, техническим регламентам Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" и ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация о соответствии ЕАЭС № N RU Д-Э1.НА78.В.01795/19 до 11.02.2022).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 378-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
