Микроомметры ИКС-30А

Номер в ГРСИ РФ:	РБ 03 13 7885 21
Раздел:	Средства измерений электрических величин [13]
Категория:	Омметры
Производитель / заявитель:	ООО "Челэнергоприбор", г. Челябинск,

Скачать

Описание типа РБ 03 13 7885 21 [2021-06-23]

rb-03-13-7885-21_2021-06-23.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Микроомметры ИКС-ЗОА (далее по тексту - микроомметры) предназначены для измерения электрического сопротивления постоянному току, в том числе переходных электрических сопротивлений и сопротивлений обмоток трансформаторов.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 7885 21
Наименование	Микроомметры ИКС-30А
Год регистрации	2021
Номер сертификата	14014
Дата регистрации	2021-03-16
Срок действия	2025-06-04
Получатель сертификата	ООО "Челэнергоприбор", г. Челябинск, Российская Федерация (RU)

Производитель / Заявитель

ООО "Челэнергоприбор"

Адрес: 454080, Челябинск, а/я 12796

Контакты: тел./факс 8 (351) 211-54-01, info@limi.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверку проводить по ПТМР.411212.024 МП (2020).
Признание поверки	Первичная при выпуске из производства, проводимой Челябинским ЦСМ (аттестат аккредитации - № RA.RU.311503, шифр поверительного клейма - ГА) (НТК №01-21 мо).

Поверители

Скачать

Описание типа РБ 03 13 7885 21 [2021-06-23]

rb-03-13-7885-21_2021-06-23.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия микроомметров основан на измерении электрического сопротивления четырехзондовым (четырехточечным) методом. Во время измерения через токовые зонды по контролируемому участку цепи протекает стабильный ток известной силы. С помощью потенциальных зондов напряжение, создаваемое этим током на контролируемом участке цепи, поступает на вход микроомметра, где преобразуется в цифровой код. Микроконтроллер микроомметра, с учетом необходимых поправок, рассчитывает значение сопротивления и выводит его на индикатор, расположенный на внешней панели.

Микроомметр собран в пластиковом кейсе, на лицевой панели которого имеются гнезда для подключения измерительных проводов и разъем для подключения зарядного устройства, окно дисплея, индикатор протекания тока, кнопки включения и управления.

Микроомметр работает от аккумуляторной литий-ионной батареи.

Конструкция предусматривает возможность пломбирования корпуса микроомметра после его поверки для предотвращения несанкционированных вмешательств в схемы включений микроомметров.

Область применения: предприятия энергетики, производство и передача электроэнергии.

Внешний вид микроомметра, места пломбирования и место нанесения знака поверки приведены на рисунках 1,2.

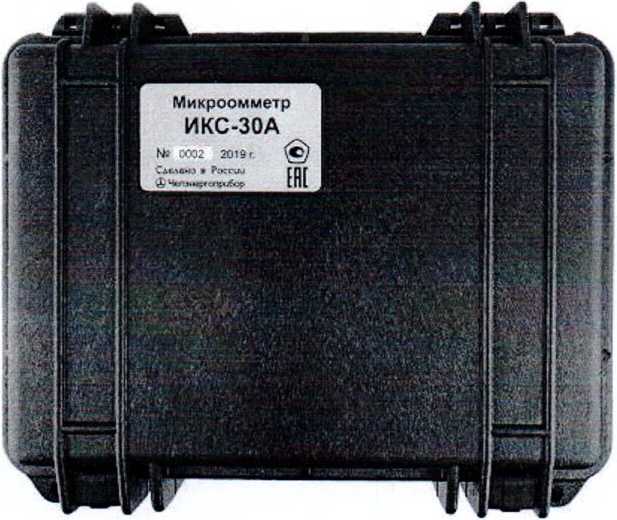

Рисунок 1 - Внешний вид кейса микроомметра ИКС-ЗОА

Место знака поверки

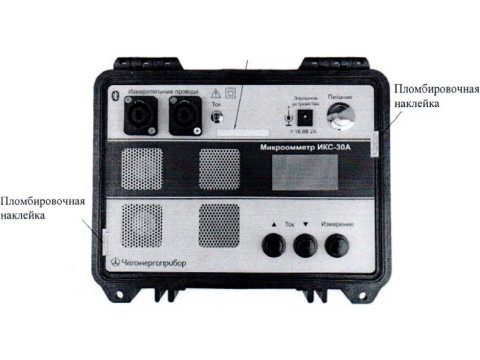

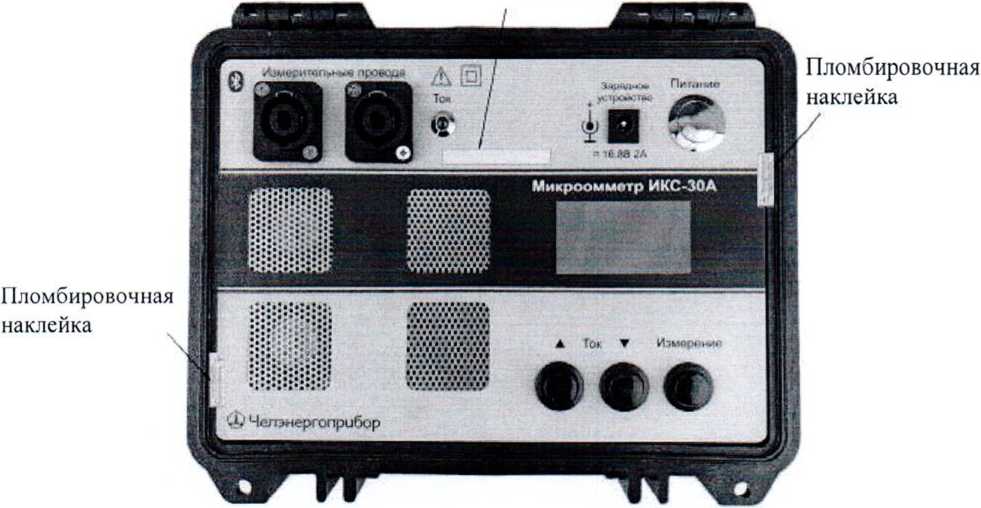

Рисунок 2 - Внешний вид лицевой панели микроомметра ИКС-ЗОА с местами пломбирования и местом нанесения знака поверки

Программное обеспечение

Программное обеспечение микроомметра (далее - ПО) обеспечивает его работоспособность, выбор диапазона измерения, контроль измерительного тока. ПО загружается в измерительный блок микроомметра на этапе производственного цикла и после сборки микроомметра доступ к нему невозможен.

Идентификационные данные ПО приведены в таблице 1. Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	IKS-30A
Номер версии (идентификационный номер ПО)	не ниже v. 1.0.0
Цифровой идентификатор ПО	-
Другие идентификационные данные	-

Уровень защиты ПО от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики микроомметров приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерения сопротивления при измерительном токе 30 А, Ом	от 0,0001 до 0,01
Диапазон измерения сопротивления при измерительном токе 10 А, Ом	от 0,0001 до 0,1
Диапазон измерения сопротивления при измерительном токе 3 А, Ом	от 0,01 до 1
Диапазон измерения сопротивления при измерительном токе 1 А, Ом	от 1 до 8

Продолжение таблицы 2

Наименование характеристики	Значение
Диапазон измерения сопротивления при измерительном токе 200 мА, Ом	от 8 до 40
Диапазон измерения сопротивления при измерительном токе 40 мА. Ом	от 40 до 200
Диапазон измерения сопротивления при измерительном токе 4 мА, Ом	от 200 до 2000
Диапазон измерения сопротивления при измерительном токе 400 мкА, кОм	от 2 до 20
Диапазон измерения сопротивления при измерительном токе 80 мкА, кОм	от 20 до 100
Пределы допускаемой основной относительной погрешности измерения сопротивления (R) при измерительном токе 30 А в диапазоне от 0,0001 до 0,01 Ом, %	±[0,1+0,004(RK/R—1)]
Пределы допускаемой основной относительной погрешности измерения сопротивления (R) при измерительном токе 10 А, %	±[0,1+0,0015(RK/R-1)]
Пределы допускаемой основной относительной погрешности измерения сопротивления (R) при измерительных токах ЗА, 1 А, 200 мА, 40 мА, 4 мА, 400 мкА, 80 мкА, %	±0,1
Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R) при измерительном токе 30 А в диапазоне от 0,0001 до 0.01 Ом при изменении температуры окружающего воздуха от нормальных до предельных значений в рабочем диапазоне температур на каждые 20 °C, %	±[0,l+0,004(RK/R—1)]
Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R) при измерительном токе 10 А при изменении температуры окружающего воздуха от нормальных до предельных значений в рабочем диапазоне температур на каждые 20 °C, %	±[0,1 +0,0015(RK/R-1)]
Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R) при измерительных токах ЗА, 1А, 200 мА, 40 мА, 4 мА, 400 мкА, 80 мкА при изменении температуры окружающего воздуха от нормальных до предельных значений в рабочем диапазоне температур на каждые 20 °C, %	±0,1
Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R) при измерительном токе 30 А в диапазоне от 0.0001 до 0,01 Ом при наличии внешнего однородного магнитного поля частотой 50 Гц напряженностью до 400 А/м, %	±[0,l+0,004(RK/R-l)]
Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R) при измерительном токе 10 А при наличии внешнего однородного магнитного поля частотой 50 Гц напряженностью до 400 А/м, %	±[0,1 +0,0015(RK/R—1)]
Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R) при измерительных токах ЗА, 1 А, 200 мА. 40 мА, 4 мА, 400 мкА, 80 мкА при наличии внешнего однородного магнитного поля частотой 50 Гц напряженностью до 400 А/м, %	±0,1
Примечания: Rk - верхнее значение диапазона измерения сопротивления

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Время установления рабочего режима, с, не более	10
Время одного измерения, с, не более	20
Температура окружающего воздуха при нормальных условиях применения, °C	от +20 до +30
Относительная влажность при нормальных условиях применения, %	от 30 до 80
Температура окружающего воздуха для рабочих условий применения, °C	от -20 до +55
Относительная влажность воздуха при +30 °C, %, не более	90
Диапазон температур транспортирования и хранения, °C	от -25 до +55
Автономное электропитание от аккумуляторной батареи 16 В. А ч	5
Габаритные размеры прибора (длинахщирина*высота), мм, не более	240x200x1Ю
Масса прибора без соединительных проводов, кг, не более	2,2
Входное сопротивление измерительных цепей по постоянному току, МОм, не менее	5
Сопротивление токовых измерительных проводов. Ом, не более	0,03
Напряжение источника измерительного тока, В, не более	60
Средняя наработка на отказ, ч. не менее	10 000
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на крышке кейса методом шелкографии, а также на титульных листах эксплуатационной и сопроводительной документации типографским способом.

Комплектность

Комплектность микроомметра приведена в таблице 4.

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Микроомметр ИКС-ЗОА	-	1
Измерительный провод со щупом в виде зажима типа «крокодил», обеспечивающий 4-проводную схему измерения	-	2
Руководство по эксплуатации	ПТМР.411212.024 РЭ	1
Паспорт	ПТМР.411212.024 ПС	1
Методика поверки (поставляется по требованию потребителя)	ПТМР.41 1212.024 МП	1
Сумка или кейс для переноски	-	1
Шунт	-	1

Поверка

осуществляется по документу ПТМР.411212.024 МП «Микроомметры ИКС-30А. Методика поверки», утвержденному ФГУП «ВНИИМС» 03.02.2020 г.

Основные средства поверки:

катушка электрического сопротивления измерительная Р310 номиналом 0,001 Ом, кл.т. 0,01 (регистрационный номер в Федеральном информационном фонде 1162-58);

катушка электрического сопротивления измерительная Р310 номиналом 0.01 Ом, кл.т.0,01 (регистрационный номер в Федеральном информационном фонде 1162-58);

катушка электрического сопротивления измерительная Р321 номиналом 0,1 Ом, кл.т. 0,1

(регистрационный номер в Федеральном информационном фонде 1162-58);

катушка электрического сопротивления измерительная Р321 номиналом 1 Ом, кл.т. 0,1

(регистрационный номер в Федеральном информационном фонде 1162-58):

катушка сопротивления электрическая Р323 номиналом 0,0001 Ом, кл.т. 0,05

(регистрационный номер в Федеральном информационном фонде 1683-62);

магазин сопротивления Р4834 кл.т. 0,02 (регистрационный номер в Федеральном информационном фонде 11326-90).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель микроомметра в виде голографической наклейки и в виде оттиска в паспорт или в свидетельство о поверке.
