Микроомметры РЕТ-МОМ.2
| Номер в ГРСИ РФ: | РБ 03 13 6276 22 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Омметры |
| Производитель / заявитель: | ООО «НПП «Динамика», г. Чебоксары |
Описание: принцип действия микроомметров основан на измерении падения напряжения на объекте при пропускании через него постоянного тока внутреннего источника.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6276 22 |
| Наименование | Микроомметры РЕТ-МОМ.2 |
| Год регистрации | 2022 |
| Номер сертификата | 14801 |
| Дата регистрации | 2022-01-03 |
| Срок действия | 2026-06-24 |
| Получатель сертификата | ООО «НПП «Динамика», г. Чебоксары, Российская Федерация (RU) |
Производитель / Заявитель
ООО «НПП «Динамика», г. Чебоксары
Адрес: 428015, г. Чебоксары, ул.Анисимова, д.6
Контакты: тел./факс: (8352) 58-07-13, 45-81-26, dynamics@chtts.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Обеспечены |
| Методика поверки | поверку проводить по БРГА.441586.057 МП «Микроомметры РЕТ-МОМ.2. Методика поверки», утвержденной в 2016 г. |
| Признание поверки | Первичная при выпуске из производства: Чувашский ЦСМ (аттестат аккредитации - №RA.RU.311221, шифр поверительного клейма - АР)(НТК №04-17). |
Поверители
Скачать
|
Описание типа РБ 03 13 6276 22 [2017-08-18]
rb-03-13-6276-22_2017-08-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 6276 22 [2022-01-24]
rb-03-13-6276-22_2022-01-24.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия микроомметров основан на измерении падения напряжения на объекте при пропускании через него постоянного тока внутреннего источника.
Измерения проводятся в 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления подводящих проводников.
Основные узлы микроомметра: устройство формирования испытательного тока, измеритель испытательного тока, измеритель напряжения на объекте измерения, микропроцессор, дисплей, кнопки управления и источник питания.
Перед измерением кнопками управления выбирается максимальное значение испытательного тока в данном цикле измерения. С целью снижения переходных процессов при запуске измерения испытательный ток плавно нарастает от нуля до выбранного максимального значения, при котором производится измерение, после чего плавно уменьшается до нуля.
Падение напряжения, возникающее на измеряемом сопротивлении под действием испытательного тока, измеряется встроенным вольтметром. Значения измеренного сопротивления и испытательного тока, при котором выполнялось измерение, одновременно выводятся на дисплей.
С помощью кнопок управления могут быть установлены: максимальное значение испытательного тока, дата и время измерения. Измеренные ранее значения могут быть вызваны на индикатор.
Микроомметры выполнены в портативном ударопрочном корпусе. Внутри корпуса установлены электронные компоненты, органы управления находятся на лицевой панели. Для предотвращения несанкционированного доступа к внутренним частям микроомметров на стык панели и корпуса микроомметров наклеивается голографическая наклейка.

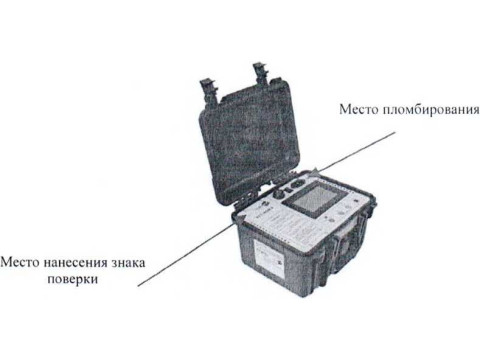

Общий вид микроомметра, места пломбирования и нанесения знака поверки представлены на рисунке 1.
Государственный реестр] 1 средств измерений / \ Республики Беларусь- /
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0,00001 до 500 |
|
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току: - в диапазоне от 10 до 500 мкОм включ., % - в диапазоне св. 500 мкОм до 500 Ом, % |
±50/Х ±0,1 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение |
|
Род измерительного тока |
Постоянный |
|
Воспроизводимые значения силы измерительного тока. А |
0,01; 0.1; 1,0; 10 |
|
Выходное напряжение постоянного электрического тока. В |
От 0 до 24 |
|
Нормальные условия: - температура окружающего воздуха, °C - относительная влажность воздуха, % |
От плюс 15 до плюс 25 От 30 до 80 |
|
Рабочие условия: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
От минус 20 до плюс 50 95 |
|
Питание микроомметров: - напряжение постоянного тока от встроенного аккумулятора, В - от сети переменного тока: а) напряжение переменного тока, В б) частота переменного тока, Гц |
12 От 187 до 264 От 45 до 65 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
280x240x185 |
|
Масса, кг, не более |
7 |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч. не менее |
25000 |
|
Примечания 1) Пределы допускаемой дополнительной погрешности измерений электрического сопротивления постоянному току, вызываемой изменением температуры окружающей среды на каждые ±10 °C составляют 0,25 от пределов основной допускаемой погрешности. 2) В формулах абсолютной погрешности принято обозначение: X- измеренное значение. мкОм. | |
Комплектность
1 шт.;
1 шт.;
1 экз.;
1 экз.;
1 экз.
микроомметр PET-MOM.2 кабель сетевой комплект ЗИП
паспорт
руководство по эксплуатации методика поверки
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по БРГА.441586.057 МП «Микроомметры РЕТ-МОМ.2. Методика поверки», утвержденным ООО «ИЦРМ» в апреле 2016 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин.
Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
ТУ 4221-019-13092133-2015 «Микроомметры РЕТ-МОМ.2. Технические условия»»;
методику поверки:
БРГА.441586.057 МП «Микроомметры РЕТ-МОМ.2. Методика поверки».
Перечень средств поверки:
Таблица 3
Идентификация программного обеспечения представлена в таблице. Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MOM 2v 101.hex |
|
Номер версии (идентификационный номер 1IO) |
1.0.1 |
|
Цифровой идентификатор ПО |
По версии ПО |
Микроомметры имеют встроенное программное обеспечение. Встроенное ПО (микропрограмма) реализовано аппаратно на независимом микроконтроллере, который используется в плате управления (ПУ). Влияние ПО учтено при нормировании метрологических характеристик микроомметра. Изменение ПО возможно только в заводских условиях.
Уровень защиты ПО для ПИ от непреднамеренных и преднамеренных изменений - «высокий» в соответствии рекомендациями Р 50.2.077-2014*.

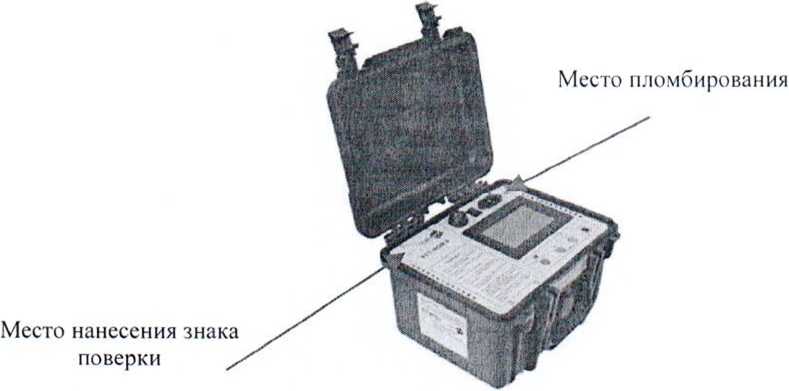

Рисунок 1 - Общий вид микроомметров, места пломбирования и нанесения знака поверки
*Приведенная по тексту ссылка на документ «Р» носят справочный характер.
