Микроомметры МИКО-21
| Номер в ГРСИ РФ: | РБ 03 13 6439 20 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Омметры |
| Производитель / заявитель: | ООО «СКБ Электротехнического приборостроения» (СКБ ЭП), г. Санкт-Петербург |
Описание: принцип действия прибора основан на следующем: измерительный ток, формируемый прибором протекая через токовые зажимы
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6439 20 |
| Наименование | Микроомметры МИКО-21 |
| Год регистрации | 2020 |
| Номер сертификата | 14802 |
| Дата регистрации | 2020-01-03 |
| Срок действия | 2025-12-17 |
| Получатель сертификата | ООО "СКБ ЭП", г. Санкт-Петербург, п. Шушары, Российская Федерация |
Производитель / Заявитель
ООО "СКБ ЭП"
Адрес: 664033, г. Иркутск, ул. Лермонтова, д.130, офис 226.
Контакты: тел.: (3952) 719-148, факс: (3952) 42-89-21, skb@skbpribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку микроомметров, в т.ч. находящихся в эксплуатации, проводить по МП 01-26-2021 «Микроомметры МИКО-21. Методика поверки». |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (аттестат аккредитации - №RA.RU.311341, шифр поверительного клейма - МА)(НТК №10-17); ООО "СКБ электротехнического приборостроения", г. Иркутск (аттестат аккредитации - №RA.RU.312297, шифр поверительного клейма - ДИТ)(НТК №02-18). |
Поверители
Скачать
|
Описание типа РБ 03 13 6439 20 [2018-02-19]
rb-03-13-6439-20_2018-02-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 6439 20 [2022-01-24]
rb-03-13-6439-20_2022-01-24.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия прибора основан на следующем: измерительный ток, формируемый прибором протекая через токовые зажимы
измерительного кабеля прибора и измеряемое сопротивление (7?д), создаёт на нём падение напряжения ((УД, которое через потенциальные зажимы кабеля поступает на вольтметр прибора, состоящий из АЦП и входящий в состав измерительного блока.
Измерительный блок состоит из блока питания, микро-ЭВМ с дисплеем, клавиатурой и каналами связи USB и USB-host, источника тока, блока измерительных шунтов двух аналого-цифровых преобразователей АЦП-1 и АЦП-U. Первый аналого-цифровой преобразователь измеряет падение электрического напряжения на встроенном измерительном шунте для последующего вычисления силы измерительного тока IuiM, а второй -падение электрического напряжения Ux на измеряемом электрическом сопротивлении. Электрическое сопротивление вычисляется в Микро-ЭВМ по результатам измерения силы тока и напряжения по формуле: 7?д = Ux / 1им. Прибор представляет собой установку, помещённую в пыленепроницаемый корпус. Имеется комплект измерительных кабелей с зажимами «крокодил». Для проверки работоспособности прибора предусмотрено наличие шунта в комплекте поставки. На передней панели находятся гнёзда для подключения токовых и потенциальных контактов; клавиши управления; разъёмы для подключения компьютера внешних носителей информации к прибору через кабель USB и сетевого кабеля прибора; сетевой тумблер с обозначением положения «включено/выключено»; клемма защитного заземления; дисплей; светодиод заряда аккумулятора. Управление прибором возможно как с сенсорного экрана, так и с клавиш на передней панели.

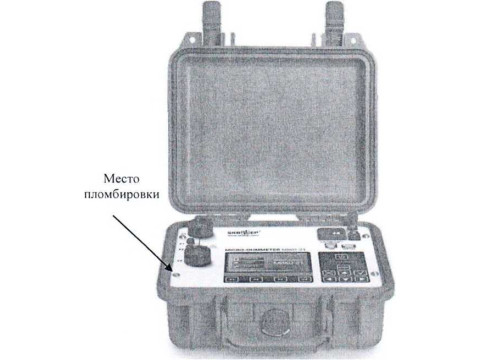

Общий вид прибора с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки в виде наклейки, заводского номера приведены на рисунке 1.
Знак поверки в виде наклейки наносится на прибор. Заводской номер в виде цифро-буквенного обозначения, состоящий из трех арабских цифр и буквы латинского алфавита, наносится на прибор методом наклейки.
знака утверждения типа и заводского
номера

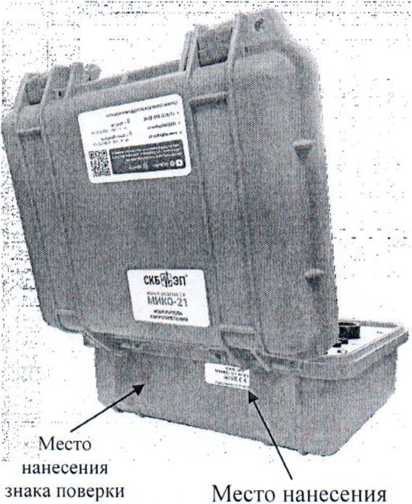

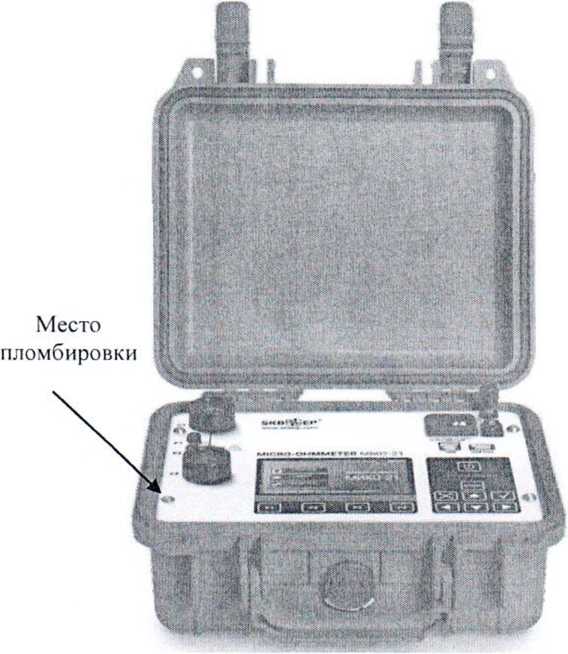

Рисунок 1 - Общий вид Микроомметра МИКО-21 с указанием места пломбировки, мест нанесения знака утверждения типа, знака поверки и заводского номера (('[
\JUs •
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение | ||
|
Количество разрядов при выводе результата измерений, шт. |
5 | ||
|
Диапазон измерений электрического сопротивления, мкОм: - в режиме 1 - в режиме 2 - в режиме 3 |
от 0,1 до 2 -106 от 1 до 2' 10’ от 0,1 до 2 -1 О’’ | ||
|
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления (8rOch) в нормальных условиях эксплуатации, %: | |||
|
Режим измерения |
Поддиапазон, мкОм |
Измерительный ток, А |
дЯосн) % |
|
1 |
от 0,1 до 2-103 |
200 ” |
±[0,05 ± 0,005 • (RK/RX ~ I)0'75] |
|
от 1,0 до 10-103 |
100 |
±[0,05 ± 0,005 • (RK/RX - I)0'65] | |
|
от 1,0 до 30-103 |
50 |
±[0,05 ± 0,005 ■ (RK/RX - 1)061 | |
|
от 10 до 200-I03 |
10 |
±[0,1 + 0,001 • (/?к//?х — I)0,7] | |
|
от 100 до 2000 -103 |
1 |
±[0,1 ± 0,01 • (RK/RX - I)05] | |
|
2 |
от 1 до 2-103 |
200 и 10 |
±[0,1 + 0,01 ■ (RK/RX - I)08] |
|
3 |
от 0,1 до 2-103 |
200 | |
|
от 0,1 до 2‘103 |
100 | ||
|
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления (8i<don) в рабочих условиях эксплуатации, в долях от пределов допускаемой основной относительной погрешности |
±1,5 | ||
11 Сила тока может быть снижена при отрицательной температуре окружающей среды Rk - конечное значение электрического сопротивления поддиапазона, Ом
Rx- измеренное электрическое сопротивление, Ом
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Количество1^ измерений при полностью заряженном аккумуляторе (в нормальных условиях), шт., не менее - в режиме 1 - в режиме 2 - в режиме 3 |
2000 400 70 |
|
Время заряда аккумулятора, ч, не более |
2 |
|
Задержка2’ автоматического выключения прибора при простое3), мин |
5; 10; 15; 20 |
|
Время выхода прибора на рабочий режим после его хранения при минимально допустимой температуре окружающего воздуха, ч, не более |
4 |
|
Сетевое напряжение электропитания, В: - переменного тока (действующее значение) - постоянного тока |
от 90 до 264 от 127 до 370 |
|
Максимальная мощность, потребляемая из сети электропитания, Вт, не более |
60 |
|
Класс защиты от поражения электрическим током по ГОСТ 1ЕС 61140-2012 - при заряде аккумулятора и измерениях с подключенным в сеть сетевым кабелем - при измерениях с отсоединённым сетевым кабелем |
I III |
|
Габаритные размеры измерительного блока, мм, не более - высота - ширина - длина |
124 246 270 |
|
Масса измерительного блока, кг, не более |
3,3 |
|
Средняя наработка на отказ, ч. не менее |
2000 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха (без конденсации влаги), % |
от -20 до +50 от 10 до 95 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % |
от +15 до + 25 от 30 до 80 |
" Зависит от измеряемого сопротивления, выбранного типа измерительных кабелей, режима работы, силы измерительного тока;
2| При питании от сети функция автоматического выключения прибора заблокирована;
3) Простой - это отсутствие каких-либо действий пользователя (оператора) с интерфейсом прибора.
Государс1и*ный р«
ДОКУЕСИТОП,
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Измерительный блок |
СКБ039.00.00.000 |
1 шт. |
|
Кабель сетевой |
СКБ018.09.00.000 |
1 шт. |
|
Провод заземления |
Провод заземления |
1 шт. |
|
Шунт 75ШСМ М3.75А-0,5 |
— |
1 шт. |
|
Предохранитель ВП2Б-1В-2А |
— |
2 шт. |
|
Кабель USB 2.0 А-В |
— |
по заказу |
|
Комплект измерительных кабелей |
— |
по заказу |
|
Выносные потенциальные контакты |
— |
по заказу |
|
Комплект укладочных средств |
СКБ126.06.00.000 |
1 шт. |
|
Руководство по эксплуатации |
СКБ 139.00.00.000 РЭ |
1 экз. |
|
Формуляр |
СКБ139.00.00.000 ФО |
1 экз. |
|
«ГСИ. Микроомметры МИКО-21. Методика поверки» |
МП 01-26-2021 |
по заказу |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МП 74-262-2015 «Микроомметры МИКО-21.
Методика поверки» с изменением № 1, утвержденным в 2019 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин.
Общие технические условия»;
ТУ 4221-039-41770454-2015 «МИКРООММЕТР МИКО-21. Технические условия»;
методику поверки:
МП 74-262-2015 «Микроомметры МИКО-21. Методика поверки» с изменением № 1.
Идентификация программного обеспечения представлена в таблице.
Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО |
— |
Государственный neecrpi средств измерении • ' Республики Беларусь
Программное обеспечение (ПО) прибора встроенное и обеспечивает сервисные функции: стандартный либо по усмотрению пользователя выбор измеряемых параметров, управление испытуемым объектом, создание и хранение архивов, передача информации на flash-накопитель.
Конструкция прибора исключает возможность несанкционированного влияния на ПО прибора и измерительную информацию.
Оценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических характеристик прибора.
USB-порт используется для считывания архива данных с микроомметра на компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014*.
’Приведенная по тексту ссылка на документ «Р» носят справочный характер.
