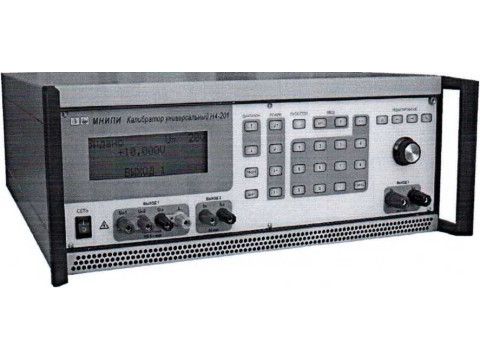

Калибраторы универсальные Н4-201
| Номер в ГРСИ РФ: | РБ 03 13 7546 20 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
|
Описание типа РБ 03 13 7546 20 [2020-11-10]
rb-03-13-7546-20_2020-11-10.pdf
|
Скачать |
Калибраторы универсальные Н4-201 (далее - калибраторы) предназначены для воспроизведения напряжения и силы постоянного и переменного токов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7546 20 |
| Наименование | Калибраторы универсальные Н4-201 |
| Год регистрации | 2020 |
| Номер сертификата | 13386 |
| Дата регистрации | 2020-04-23 |
| Срок действия | 2025-04-23 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 2700-100 факс (017) 2700-111 / e-mail: mnipi@mnipi.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации проводить по МРБ МП.2357-2013 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 13 7546 20 [2020-11-10]
rb-03-13-7546-20_2020-11-10.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы универсальные Н4-201 (далее - калибраторы) предназначены для воспроизведения напряжения и силы постоянного и переменного токов.
Калибраторы могут быть использованы для регулировки и поверки электроизмерительных приборов постоянного и переменного токов, на промышленных предприятиях, в научных учреждениях, в органах метрологии, занимающихся разработкой, производством, ремонтом, поверкой измерительных приборов.
Описание
Принцип действия калибратора заключается в преобразовании численного значения воспроизводимого сигнала, вводимого оператором с клавишного пульта, в аналоговый сигнал с помощью цифро-аналогового преобразователя (ЦАП) и формирование из этого сигнала выходного тока или напряжения в зависимости от рода работы. Фактическое значение воспроизводимого сигнала и его изменения в результате влияния внешних факторов фиксируется встроенным цифровым вольтметром. Получаемые данные используются для коррекции кода, загружаемого в ЦАП с целью минимизации отклонения выходной величины от заданного значения. Указанные операции выполняются под управлением микропроцессорного контроллера.
Калибратор конструктивно выполнен в типовом металлическом корпусе. Основные узлы прибора смонтированы на печатных платах. Для обеспечения теплового режима внутри прибора применена вытяжная вентиляция.
Управление калибратором осуществляется с клавишной панели, информация воспроизводимых сигналов отображается на жидкокристаллическом дисплее.
Внешний вид калибратора приведен на рисунке 1.
Места нанесения знака поверки в виде клейма-наклейки и пломбирования -передняя панель калибратора (приложение А, рисунок А.1).
Места пломбирования и оттиска поверительного клейма - задняя панель калибратора (приложение А, рисунок А.2).
Места нанесения наклейки-пломбы - боковая панель калибратора (приложение А, рисунок А.3).
Y \ .

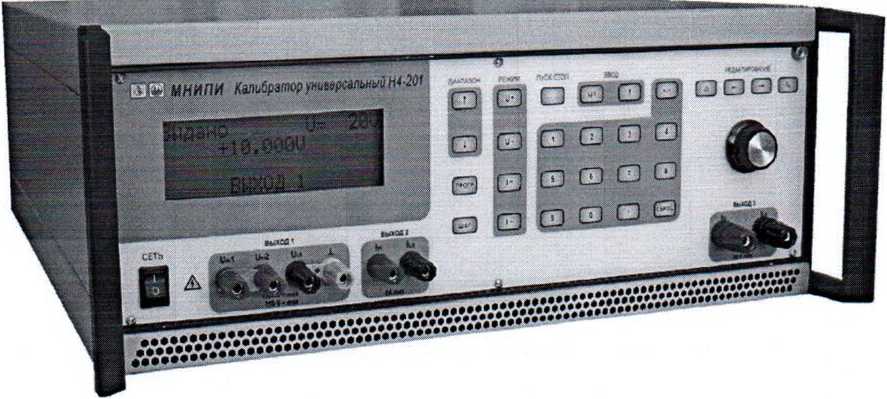

Рисунок 1 - Калибратор универсальный Н4-201. Внешний вид.
Влияние ПО учтено при нормировании метрологических характеристик калибратора. Идентификационные данные ПО приведены в таблице 1. Метрологически значимые параметры не могут быть изменены потребителем без повреждения пломб.
Таблица 1 - Идентификационные данные ПО
|
Обозначение калибратора |
Наименование ПО |
Номер версии ПО |
|
Н4-201 |
Встроенное программное обеспечение |
V 1.0 |
|
Примечания: Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО измерителей останется без изменений. | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Воспроизведение напряжения постоянного
тока от 20 мкВ до 10ОО В
Диапазоны воспроизведения напряжения постоянного тока и пределы допускаемой основной погрешности приведены в таблице 2.
Таблица 2___________________________________________________________
|
Предел воспроизведения, Uk |
Диапазон воспроизведения |
Пределы допускаемой основной погрешности |
Максимальный ток нагрузки, мА |
Напряжение шумов и пульсаций, мВ, не более |
|
200 мВ |
± (000,02 - 200,00) мВ |
± (0,00012-U + 0,00003-Uk) |
10 |
1 |
|
2В |
±(0,0010-2,0000) В |
± (0,00008U + 0,00002Uk) |
10 |
2 |
|
20 В |
±(00,010-20,000) В |
± (0,00008-U + 0,00002-Uk) |
10 |
2 |
|
200 В |
±(001,00-200,00)6 |
± (0,00012-U + 0,00003-Uk) |
5 |
150 |
|
1000 В |
± (0010,0-1000,0) В |
± (0,0002-U + 0,00003-Uk) |
5 |
250 |
|
где U - воспроизводимое значение напряжения, Uk - конечное значение установленного диапазона | ||||
Воспроизведение напряжения переменного тока синусоидальной формы
от 1 мВ до 750 В Диапазоны воспроизведения напряжения переменного тока синусоидальной формы, диапазоны частот, пределы допускаемой основной погрешности приведены в таблице 3.
Таблица 3
|
Предел воспроизведения, Uk |
Диапазон воспроизведения |
Пределы допускаемой основной погрешности |
Максимальный ток нагрузки, мА |
Емкость нагрузки, пФ, не более |
Коэффициент нелинейных искажений, %, не более | |
|
в диапазоне частот от 20 Гц до 30 кГц |
в диапазоне частот от 30 до 100 кГц | |||||
|
200 мВ |
(01,00-200,0) мВ |
± (0,001-U+0,0005-Uk) |
±(0,0015 U + 0,00075-Uk) |
10 |
1000 |
0,25 |
|
2В |
(0,100-2,000) В |
± (0,001 U+0,0005-Uk) |
±(0,0015-U+ 0,00075Uk) |
10 |
1000 |
0,25 |
|
20 В |
(01,00-20,00) В |
±(0,001 U+0,0005Uk) |
±(0,0015-U+ 0,00075Uk) |
10 |
1000 |
0,25 |
|
2С0В |
(010,0-200,0) В |
± (0,001 5-U + 0,0005Uk) (20 Гц-5 кГц) |
- |
5 |
330 |
0,5 |
|
750 В |
(0100-0750) В |
±(0,0015-U + 0.0005UK) (40 Гц-2,5 кГц) |
- |
5 |
330 |
0,5 |
Воспроизведение силы постоянного тока от 0,03 мкА до 50 А
Диапазоны воспроизведения силы постоянного тока и пределы допускаемой основной погрешности приведены в таблице 4.
Таблица 4
|
Предел воспроизведения, 1к |
Диапазон воспроизведения |
Пределы допускаемой основной погрешности |
Максимальное напряжение на нагрузке, В |
Напряжение шумов и пульсаций при максимальном напряжении на нагрузке, мВ, не более |
|
200 мкА |
± (000,03 - 200,00) мкА |
± (0,00021 + 0,000021k) |
5 |
- |
|
2 мА |
±(0,0010-2,0000) мА |
±(0,00011+ 0,000021k) |
5 |
- |
|
20 мА |
±(00,010-20,000) мА |
± (0,0001 1+ 0,000021k) |
5 |
- |
|
200 мА |
±(001,00-200,00) мА |
±(0,00011+ 0,000021k) |
5 |
- |
|
2А |
±(0,0010-2,0000) А |
± (0,0002-1 + 0,000021k) |
5 |
10 |
|
50 А |
±(01,000-50,000) А |
±(0,0015-1 + 0,000101k) |
1 |
10 |
|
где 1 - воспроизводимое значение силы тока, 1к - конечное значение установленного диапазона | ||||
Воспроизведение силы переменного тока синусоидальной формы
от 3 мкА до 50 А
Диапазоны воспроизведения силы переменного тока синусоидальной формы, диапазоны частот пределы допускаемой основной погрешности приведены в таблице 5
Таблица 5__________________________________________
|
Предел воспроизведения, 1к |
Диапазон воспроизведения |
Пределы допускаемой основной погрешности |
Максимальное напряжение на нагрузке, В |
Коэффициент нелинейных искажений %, не более |
|
200 мкА |
(003,0 - 200,0) мкА |
±(0,00051 + 0,000121к) |
3,0 |
- |
|
2 мА |
(0,100-2,000) мА |
±(0,00051+ 0,000121k) |
3,0 |
- |
|
20 мА |
(01,00-20,00) мА |
±(0,0005 1 + 0,000121k) |
3,0 |
- |
|
200 мА |
(010,0-200,0) мА |
±(0,0005-1+ 0,00012-Ik) |
3,0 |
- |
|
2А |
(0,100-2,000) А |
±(0,00051+ 0,00012-Ik) (в диапазоне от 20 Гц до 1 кГц) ±(0,00151 + 0,00011k) (в диапазоне от 1 до 5 кГц) |
3,0 |
0,25 |
|
50 А |
(01,00-50,000) А |
± (0,002-1 + 0,0003-Ik) |
0,7 |
1,0 |
|
Примечание - Погрешность на пределе воспроизведения 50 А гарантируется в частотном диапазоне от 45 до 1000 Гц. В диапазонах от 40 до 45 Гц; от 1000 до 2500 Гц калибратор является источником тока; I - воспроизводимое значение силы тока, 1к - конечное значение установленного диапазона | ||||
Питание от сети переменного тока:
- напряжение, В;
230 + 23
50 ±0,5
600
от плюс 15 до плюс 25
от плюс 5 до плюс 40
IP20
540x465x185
20
15000 ч
- частота, Гц
Потребляемая мощность, ВА, не более
Диапазон нормальных рабочих условий, °C
Диапазон температур рабочих условий применения, 0 С
Степень защиты оболочки по ГОСТ 14254-2015
Габаритные размеры, мм, не более
Масса, кг, не более
Средняя наработка на отказ, ч, не менее
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель калибратора методом офсетной печати, а также на эксплуатационную документацию типографским методом.
Комплектность
Состав комплекта поставки измерителей соответствует таблице 6.
Таблица 6
|
Наименование, тип |
Количество на комплект |
|
Калибратор универсальный Н4-201 с принадлежностями и ЗИП |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
ГОСТ IEC 61010-2014 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
ТУ BY 100039847.124-2013 «Калибратор универсальный Н4-201. Технические условия».
МРБ МП.2357 -2013 «Калибратор универсальный Н4-201. Методика поверки».
Заключение
Калибратор универсальный Н4-201 соответствуют требованиям ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ IEC 61010-2014, ТУ BY100039847.124-2013.
Калибраторы соответствуют требованиям техническим регламентам Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствия № ЕАЭС N RU Д-ВУ.КА01.В.23183/20 от 18.03.2020).
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев;
межповерочный интервал: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053, г.Минск, Старовиленский тракт, 93, тел.334-98-13.
Аттестат аккредитации № BY/112 1.0025
