Толщиномеры ультразвуковые Smartor
| Номер в ГРСИ РФ: | РБ 03 20 6976 19 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Толщиномеры |
| Производитель / заявитель: | "Shantou Institute of Ultrasonic Instruments Co.", Китай |
Толщиномеры ультразвуковые Smarter (далее - толщиномеры) предназначены для измерения толщины изделий из стали при одностороннем доступе к ним.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 6976 19 |
| Наименование | Толщиномеры ультразвуковые Smartor |
| Год регистрации | 2019 |
| Номер сертификата | 12446 |
| Дата регистрации | 2019-03-26 |
| Срок действия | 2029-01-08 |
| Получатель сертификата | фирма "Shantou Institute of Ultrasonic Instruments Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Shantou Institute of Ultrasonic Instruments Co. Ltd."
Адрес: 77, Jinsha Road, Shantou 515041 Guangdong
Контакты: тел.: +86-754-88250150, факс: +86-754-88251499
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка проводится по ГОСТ 8.495-83. |
Поверители
Скачать
|
Описание типа РБ 03 20 6976 19 [2024-01-08]
rb-03-20-6976-19_2024-01-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 6976 19 [2019-06-06]
rb-03-20-6976-19_2019-06-06.pdf
|
Скачать |
Описание типа
Назначение
Толщиномеры ультразвуковые Smarter (далее - толщиномеры) предназначены для измерения толщины изделий из стали при одностороннем доступе к ним.
Область применения - топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, транспортная, машиностроительная, авиационная и автомобильная промышленности.
Описание
Принцип действия толщиномеров основан на ультразвуковом методе неразрушающего контроля, позволяющем измерять толщину различных объектов при одностороннем доступе к ним. Определение толщины контролируемого объекта производится по измерению времени распространения ультразвукового импульса в объекте от поверхности ввода ультразвуковых колебаний до донной поверхности и обратно. Принятый ультразвуковой импульс преобразуется пьезоэлектрическим преобразователем в электрический сигнал и обрабатывается в электронном блоке. Управление всеми параметрами осуществляется с панели электронного блока толщиномера.
Конструктивно толщиномеры состоят из электронного блока и комплекта сменных пьезоэлектрических преобразователей TG5-10L, TG5-10, TG7.5-6L, TG5-10HL, 5Z6FG-HXL00, TG5-6L, TGM5-10CL, TGM5-10L.
Версия встроенного программного обеспечения system software Smarter не ниже 1.06.00 (при условии сохранения метрологически значимой части ПО).

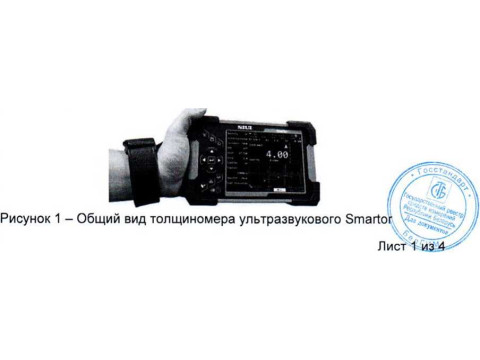

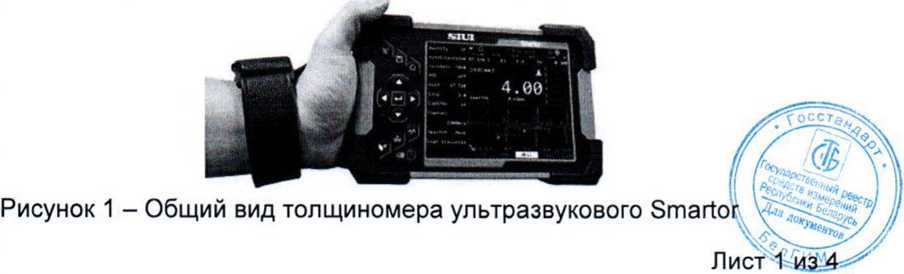

Место нанесения знака поверки приведено в приложении А настоящего описания типа. Общий вид толщиномеров приведен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики толщиномеров приведены в таблице 1.
Таблица 1 - Основные
и технические
|
Наименование характеристики1) |
Значение характеристики |
|
Диапазон измерений толщины по стали, мм, при измерении пьезоэлектрическим преобразователем - TG7.5-6L - TG5-6L, 5Z6FG-HXL00 -TGM5-10CL, TGM5-10L -TG5-10L, TG5-10 -TG5-10HL |
от 0,8 до 100 от 0,8 до 200 от 1,0 до 200 от 0,8 до 300 от 3,0 до 300 |
|
Пределы допускаемой абсолютной погрешности толщиномера, в зависимости от измеренного значения толщины, Н, мм: 0,8<Н<10,0 мм 10,0<Н<100,0 мм 100,0<Н<300,0 мм |
0,2 0,01хН+0,04 О.ОЗхН |
|
Дискретность измерения толщины, мм |
0,1/0,01 |
|
Диапазон установки скоростей распространения ультразвуковых колебаний в материале контролируемого изделия, м/с |
от 100 до 20000 |
|
Номинальная рабочая частота пьезоэлектрических преобразователей, МГц TG5-6L; TG5-10; TG5-10L; TG5-10HL; TGM5-10CL; TGM5-10L; 5Z6FG-HXL00 TG7.5-6L |
5 7,5 |
|
Рабочий диапазон температур |
от 0 до плюс 40 |
|
Диапазон температуры хранения, °C |
от минус 20 до плюс 70 |
|
Параметры питания: - от сети переменного тока частотой 50 Гц - от аккумуляторной батареи |
от 100 до 240 В 12 В |
|
Габ^р^тные размеры, мм, не более |
198x128x520 |
|
Масса'б; аккумуляторной батареей, кг, не более |
0,9 |
|
Примечание: 1) метрологические характеристики при измерении в режиме через покрытие для толщиномеров не нормируются | |
Лист 3 из 4
Знак утверждения типа
Знак утверждения типа наносится на титульном листе руководства по эксплуатации методом типографской печати.
Комплектность
В комплект поставки толщиномеров входит:
Толщиномер ультразвуковой Smarter 1 шт
Преобразователи в соответствии
с заказом
Упаковка 1 шт.
Зарядное устройство 1 шт.
Руководство по эксплуатации 1 экз.
Паспорт 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Shantou Institute of Ultrasonic Instruments Co., Ltd.», Китай.
ГОСТ 8.495-83 «Государственная система обеспечения единства измерений. Толщиномеры ультразвуковые контактные. Методы и средства поверки».
Заключение
Толщиномеры ультразвуковые Smarter соответствуют требованиям технической документации фирмы «Shantou Institute of Ultrasonic Instruments Co., Ltd.», Китай.
Толщиномеры соответствуют требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии ЕАЭС № RU Д-СМ.АГ03.В.94157 от 07.08.2018 по 06.08.2023.
Межповерочный интервал: не более 12 месяцев;
Межповерочный интервал в СЗМ в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 1.0025.
