Толщиномеры ультразвуковые CTS-30(А,В)
| Номер в ГРСИ РФ: | РБ 03 20 5260 19 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Толщиномеры |
| Производитель / заявитель: | "Shantou Institute of Ultrasonic Instruments Co.", Китай |
|
Описание типа РБ 03 20 5260 19 [2017-11-30]
rb-03-20-5260-19_2017-11-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 5260 19 [2019-06-06]
rb-03-20-5260-19_2019-06-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 5260 19 [2024-01-08]
rb-03-20-5260-19_2024-01-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 5260 19 [2013-12-19]
rb-03-20-5260-19_2013-12-19.pdf
|
Скачать |
Толщиномеры ультразвуковые CTS-30(A,B) (далее - толщиномеры) предназначены для измерения толщины изделий из стали при одностороннем доступе к ним.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 5260 19 |
| Наименование | Толщиномеры ультразвуковые CTS-30(А,В) |
| Год регистрации | 2019 |
| Номер сертификата | 12474 |
| Дата регистрации | 2019-03-26 |
| Срок действия | 2029-01-08 |
| Получатель сертификата | фирма "Shantou Institute of Ultrasonic Instruments Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Shantou Institute of Ultrasonic Instruments Co. Ltd."
Адрес: 77, Jinsha Road, Shantou 515041 Guangdong
Контакты: тел.: +86-754-88250150, факс: +86-754-88251499
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка проводится по ГОСТ 8.495-83. |
Поверители
Скачать
|
Описание типа РБ 03 20 5260 19 [2017-11-30]
rb-03-20-5260-19_2017-11-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 5260 19 [2019-06-06]
rb-03-20-5260-19_2019-06-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 5260 19 [2024-01-08]
rb-03-20-5260-19_2024-01-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 5260 19 [2013-12-19]
rb-03-20-5260-19_2013-12-19.pdf
|
Скачать |
Описание типа
Назначение
Толщиномеры ультразвуковые CTS-30(A,B) (далее - толщиномеры) предназначены для измерения толщины изделий из стали при одностороннем доступе к ним.
Область применения - топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, транспортная, машиностроительная, авиационная и автомобильная промышленности.
Описание
Принцип действия толщиномеров основан на ультразвуковом методе неразрушающего контроля, позволяющем измерять толщину различных объектов при одностороннем доступе к ним.
Определение толщины контролируемого объекта производится по измерению времени распространения ультразвукового импульса в объекте от поверхности ввода ультразвуковых колебаний до донной поверхности и обратно. Ультразвуковая волна проходит через измеряемый объект и отражается от его нижней грани. Принятый ультразвуковой импульс преобразуется пьезоэлектрическим преобразователем в электрический сигнал и обрабатывается в электронном блоке. Электронный блок, используя предварительно введенные данные известной скорости ультразвука, индицирует показания измеряемой толщины в миллиметрах. Управление всеми параметрами и обработка информации осуществляется микропроцессором с панели электронного блока толщиномера.
Конструктивно толщиномеры состоят из электронного блока и комплекта сменных пьезоэлетрических преобразователей TGM5-10CL, TGM5-10L, TG5-10L, TG5-10, TG7.5-6L, TG5-10HL, 5Z6FG-HXL00, TG5-6L, TG2-12L. Работоспособность и совместимость конкретного преобразователя с электронным блоком толщиномеров приведены в таблице 1.
Толщиномеры ультразвуковые имеют встроенное программное дбеепечение (далее - ПО), информация о котором приведена в таблице 1.
Таблица 1 - Информация о ПО и совместимости преобразователей с
электронными блоками
|
Наименование ПО |
Номер версии (идентификационный номер) ПО, не ниже1’ |
Обозначение преобразователя с нормируемыми метрологическими характеристиками2’ |
|
System software CTS-30A |
1.1.024.007 |
TG5-10, TG5-10L |
|
System software CTS-30B3) |
1.1.054.012 |
TG5-10L, TG7.5-6L, TG2-12L, TG5-10HL, TG5-6L, TG5-10, 5Z6FG-HXL00, TGM5-10L, TGM5-10CL |
|
1.1.058.012 |
TG5-10L, TG7.5-6L, TG2-12L, TG5-10HL, TG5-6L, TG5-10, 5Z6FG-HXL00 |
Примечание: 1)при условии сохранения метрологически значимой части ПО;
2)электронные блоки толщиномеров совместимы и используются только с преобразователями, приведенными в настоящей таблице;
3) версия ПО для CTS-30B: 1.1.054.012 имеет ненормируемый режим измерения толщины через покрытие.
Место нанесения знака поверки приведено в приложении А настоящего описания типа.
Общий вид толщиномеров приведен на рисунке 1.

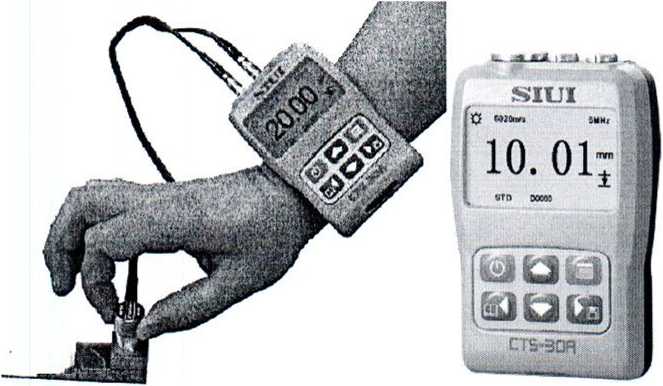

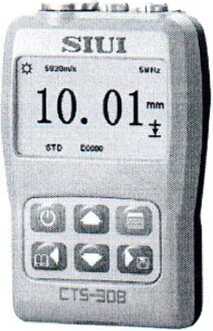

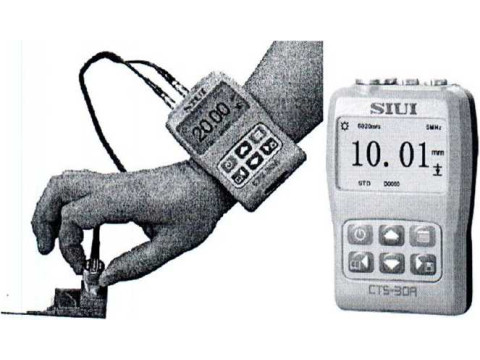

Рисунок 1 - Общий вид толщиномеров ультразвуковых CTS-30(A,B)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики толщиномеров приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений толщины по стали, мм, при измерении пьезоэлектрическим преобразователем | |
|
для CTS-30A -TG5-10L, TG5-10 |
от 1,0 до 300 |
|
для CTS-30B - TG7.5-6L -TG5-10L, TG5-10 - TG5-6L, 5Z6FG-HXL00 -TGM5-10CL, TGM5-10L -TG5-10HL -TG2-12L |
от 1,0 до 100 от 1,0 до 300 от 1,0 до 200 от 1,0 до 200 от 3,0 до 300 от 3,0 до 300 |
|
Пределы допускаемой абсолютной погрешности толщиномера, в зависимости от измеренного значения толщины, Н, мм: 1,0<Н<50,0 мм 50,0<Н<100,0 мм 100,0<Н<300,0 мм |
0,15 0,01хН 0,03хН |
|
Дискретность измерения толщины, мм 0,8<Н<100,0 мм 100,0<Н<300,0 мм |
0,01/0,1 0,1 |
|
Регулировка коэффициента усиления приемного тракта - CTS-30A; - CTS-30B |
отсутствует 3 ступени |
|
Настройка толщиномера -~^TS-30A; —СГ^-ЗОВ |
одна точка одна/две точки |
|
Диапазон установки скоростей распространения ультразвуковых колебаний в материале контролируемого изделия, м/с |
от 1000 до 9999 |
Окончание таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Номинальная рабочая частота пьезоэлектрических преобразователей, МГц TG2-12L TG5-6L; TG5-10; TG5-10L; TG5-10HL; TGM5-10CL; TGM5-10L; 5Z6FG-HXL00 TG7.5-6L |
2 5 7,5 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP54 |
|
Рабочий диапазон температур, °C |
от 0 до плюс 40 |
|
Диапазон температуры хранения, °C |
от минус 20 до плюс 70 |
|
Рабочий диапазон напряжения питания, В |
от 2,0 до 3,0 |
|
Габаритные размеры, мм, не более |
65x98x24 |
|
Масса с элементами питания, г, не более |
120 |
|
Примечание: метрологические характеристики при измерении в режиме через покрытие для толщиномеров CTS-30B не нормируются | |
Знак утверждения типа
Знак утверждения типа наносится на титульном листе руководства по эксплуатации методом типографской печати.
Комплектность
В комплект поставки толщиномеров входит:
Толщиномер ультразвуковой CTS-30(A,В) 1 шт
Преобразователи в соответствии
с заказом
Батарея типа АА 2 шт.
Сумка для переноски 1 шт.
Руководство по эксплуатации 1 экз.
Паспорт 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Shantou Institute of Ultrasonic Instruments Co., Ltd.», Китай.
ГОСТ 8.495-83 «Государственная система обеспечения единства измерений.
Толщиномеры ультразвуковые контактные. Методы и средства поверки».
Заключение
Толщиномеры ультразвуковые CTS-30(A,B) соответствуют требованиям технической документации фирмы «Shantou Institute of Ultrasonic Instruments Co., Ltd.», Китай.
Толщиномеры соответствуют требованиям Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии ЕАЭС № RU Д-СМ.АГ03.В.94157 от 07.08.2018 по 06.08.2023.
Межповерочный интервал: не более 12 месяцев;
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 1.0025.
