Толщиномеры ультразвуковые DMS Go+ с преобразователями DA 5xx
| Номер в ГРСИ РФ: | РБ 03 20 5200 19 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Толщиномеры |
| Производитель / заявитель: | «GE Sensing & Control Technologies (Shanchai) Co.Ltd», Китай |
Толщиномеры ультразвуковые DMS Go+ с преобразователями DA 5хх (далее - толщиномеры) предназначены для измерения толщины изделий из металлов и сплавов, остаточной толщины стенок в местах, подверженных коррозионному или эрозионному износу (стенок сосудов под давлением, труб трубопроводов, листов и других металлоконструкций).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 5200 19 |
| Наименование | Толщиномеры ультразвуковые DMS Go+ с преобразователями DA 5xx |
| Год регистрации | 2019 |
| Номер сертификата | 12670 |
| Дата регистрации | 2019-06-27 |
| Срок действия | 2024-06-27 |
| Получатель сертификата | фирма "GE Sensing and Inspection Technologies Co. Ltd", Китай (CN) |
Производитель / Заявитель
фирма "GE Sensing and Inspection Technologies Co. Ltd"
Адрес: 5F, Building 1, Huatuo Road, Zhangjiang High-Tech Park, Shanghai, 201203
Контакты: +86 800 915 9966; +86 (0)21 3877 7888
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.495-83. |
Поверители
Скачать
|
Описание типа РБ 03 20 5200 19 [2013-11-25]
rb-03-20-5200-19_2013-11-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 5200 19 [2019-10-10]
rb-03-20-5200-19_2019-10-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 5200 19 [2017-11-10]
rb-03-20-5200-19_2017-11-10.pdf
|
Скачать |
Описание типа
Назначение
Толщиномеры ультразвуковые DMS Go+ с преобразователями DA 5хх (далее - толщиномеры) предназначены для измерения толщины изделий из металлов и сплавов, остаточной толщины стенок в местах, подверженных коррозионному или эрозионному износу (стенок сосудов под давлением, труб трубопроводов, листов и других металлоконструкций).
Область применения - топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, транспорт, машиностроительная, авиационная и авто-мобильная промышленность.
Описание
Принцип действия толщиномеров основан на ультразвуковом методе неразрушающего контроля, позволяющем измерять толщину различных объектов при одностороннем доступе к ним.
Конструктивно толщиномеры состоят из электронного блока и комплекта сменных преобразователей исполнений DA 590, DA 512, DA 503, DA 501.
Определение толщины контролируемого объекта производится по измерению времени распространения ультразвукового импульса в объекте от поверхности ввода ультразвуковых колебаний до донной поверхности и обратно. Ультразвуковая волна проходит через измеряемый объект и отражается от его нижней грани. Принятый ультразвуковой импульс преобразуется пьезоэлектрическим преобразователем в электрический сигнал и обрабатывается в электронном блоке. Электронный блок, используя предварительно введенные данные известной скорости ультразвука, индицирует показания измеряемой толщины в дюймах или миллиметрах.
Управление всеми параметрами и обработка информации осуществляется микропроцессором с панели электронного блока толщиномера.
Толщиномеры имеют встроенное программное обеспечение. Передача измерительной информации возможна через порт Mini-USB. Толщиномеры могут запоминать настройки, копию экрана в формате JPEG и данные измерений в файлах данных, которые возможно экспортировать на ПК в форматах CSV, PDF,XML и DAT, через порт Mini-USB.
Идентификационные данные программного обеспечения (ПО) представлены в таблице 1.
Таблица 1.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DSM Go |
|
Версия (идентификационный номер) ПО |
2.01 и выше |
Место нанесения знака поверки (клеймо-наклейка) приведено в приложении А настоящего описания типа.

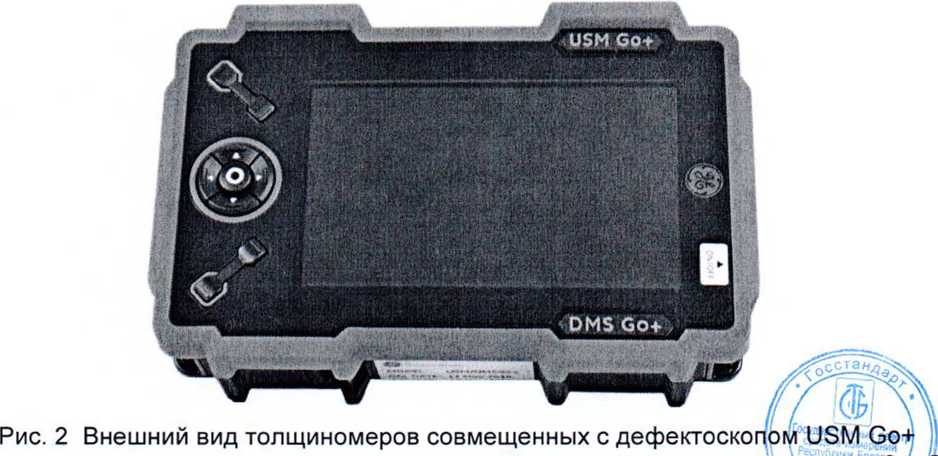

Внешний вид толщиномеров приведен на рисунке 1. Толщиномеры могут быть конструктивно исполнены в одном корпусе вместе с дефектоскопами USM Go+, внешний вид приведен на рисунке 2.

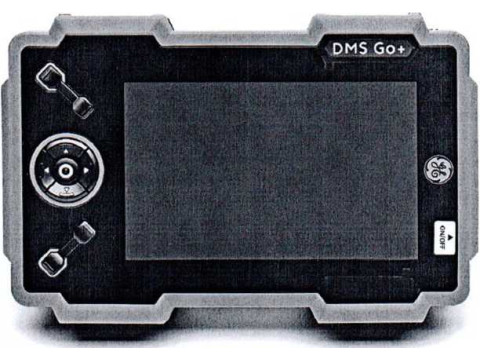

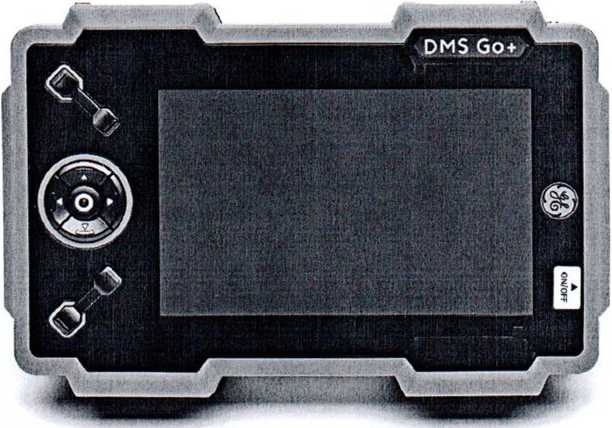

Рис. 1 Внешний вид толщиномеров
ОСНОВНЫЕ ТЕХНИЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики толщиномеров приведены в таблице 2.
Таблица 2.
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений толщины по стали, мм |
от 0,6 до 300 ( в зависимости от преобразователя) |
|
Пределы допускаемой абсолютной погрешности толщиномера, мм: -при цене единицы младшего разряда 0,1 мм; -при цене единицы младшего разряда 0,01 мм |
±(0,1+ Н/100); ±(0,05+ Н/200), где Н - измеренное значение толщины, мм |
|
Диапазон регулировки скоростей ультразвука, м/с |
от 250 до 16000 |
|
Цена единицы младшего разряда, мм |
0,01; 0,1 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP67 |
|
Рабочий диапазон температур, °C |
от 0 до плюс 55 |
|
Диапазон температур хранения, °C |
от минус 10 до плюс 60 |
|
Масса с аккумулятором, г, не более |
870 |
|
Габаритные размеры, мм, не более |
175x111x50 |
|
Рабочий диапазон напряжения питания, В |
от 5,6 до 7,4 |
|
Рабочий диапазон тока потребления, мА |
от 200 до 250 |
Знак утверждения типа
Знак Утверждения типа наносится на титульном листе руководства по эксплуатации методом печати.
Комплектность
Комплект поставки толщиномеров указан в таблице 3.
Таблица 3.
|
Наименование |
Количество |
|
Толщиномер ультразвуковой |
1 шт. |
|
Преобразователи DA 590, DA 512, DA 503, DA 501 |
В соответствии с заказом. |
|
Контактная жидкость |
1 бутылка. |
|
Аккумуляторная батарея |
1 шт. |
|
Зарядное устройство |
1 шт. |
|
Кейс для транспортировки |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Кабель USB |
1 шт. |
|
Диск CD-ROM |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы GE Sensing and Inspection Technologies Co. Ltd", Китай.
ГОСТ 8.495-83 «ГСИ. Толщиномеры ультразвуковые контактные. Методы и средства поверки»
Заключение
Толщиномеры ультразвуковые DMS Go+ с преобразователями DA 5хх соответствуют требованиям документации фирмы: "GE Sensing and Inspection Techno-logies Co. Ltd", Китай.
Толщиномеры соответствуют требованиям Технического регламента Тамо-женного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии ТС N RU Д-CN. АВ72.В.01882 от 01.09.2014).
Источник питания толщиномеров соответствует требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер сертификата соответствия № ТС RU C-US.AR46.B.689O1, срок действия по 12.04.2020).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
