Толщиномеры ультразвуковые DM5E с преобразователями DA 5xx
| Номер в ГРСИ РФ: | РБ 03 20 5199 19 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Толщиномеры |
| Производитель / заявитель: | «GE Sensing & Control Technologies (Shanchai) Co.Ltd», Китай |
Толщиномеры ультразвуковые DM5E, DM5E basic, DM5E DL с преобразователями DA 5хх (далее - толщиномеры) предназначены для измерения толщины изделий из металлов и сплавов, остаточной толщины стенок в местах, подверженных коррозионному или эрозионному износу (стенок сосудов под давлением, труб трубопроводов, листов и других металлоконструкций).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 5199 19 |
| Наименование | Толщиномеры ультразвуковые DM5E с преобразователями DA 5xx |
| Год регистрации | 2019 |
| Номер сертификата | 12671 |
| Дата регистрации | 2019-06-27 |
| Срок действия | 2024-06-27 |
| Получатель сертификата | фирма "GE Sensing and Inspection Technologies Co. Ltd", Китай (CN) |
Производитель / Заявитель
фирма "GE Sensing and Inspection Technologies Co. Ltd"
Адрес: 5F, Building 1, Huatuo Road, Zhangjiang High-Tech Park, Shanghai, 201203
Контакты: +86 800 915 9966; +86 (0)21 3877 7888
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.495-83. |
Поверители
Скачать
|
Описание типа РБ 03 20 5199 19 [2013-11-25]
rb-03-20-5199-19_2013-11-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 5199 19 [2019-10-10]
rb-03-20-5199-19_2019-10-10.pdf
|
Скачать |
Описание типа
Назначение
Толщиномеры ультразвуковые DM5E, DM5E basic, DM5E DL с преобразователями DA 5хх (далее - толщиномеры) предназначены для измерения толщины изделий из металлов и сплавов, остаточной толщины стенок в местах, подверженных коррозионному или эрозионному износу (стенок сосудов под давлением, труб трубопроводов, листов и других металлоконструкций).
Область применения - топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, транспорт, машиностроительная, авиационная и автомобильная промышленность.
Описание
Принцип действия толщиномеров основан на ультразвуковом методе неразрушающего контроля, позволяющем измерять толщину различных объектов при одностороннем доступе к ним.
Конструктивно толщиномеры состоят из электронного блока и комплекта сменных пьезоэлектрических преобразователей DA 501, DA 503, DA 512 МГц, DA 590.
Определение толщины контролируемого объекта производится по измерению времени распространения ультразвукового импульса в объекте от поверхности ввода ультразвуковых колебаний до донной поверхности и обратно. Ультразвуковая волна проходит через измеряемый объект и отражается от его нижней грани. Принятый ультразвуковой импульс преобразуется пьезоэлектрическим преобразователем в электрический сигнал и обрабатывается в электронном блоке.
Электронный блок, используя предварительно введенные данные известной скорости ультразвука, индицирует показания измеряемой толщины в дюймах или миллиметрах.
Управление всеми параметрами и обработка информации осуществляется микропроцессором с панели электронного блока толщиномера. [ Д,
(( I
Толщиномеры оснащены пылезащищенной клавиатурой, ЖК-дисплеем с подсветкой для возможности просмотра данных в условиях любой освещенности. Толщиномеры имеют функции построения В-развертки, сигнализации в соответствии с предварительно установленными критериями браковки и разряда батарей.
Модификации DM5E и DM5E DL может измерять толщину объектов через слой покрытия. Модификация DM5E DL имеет встроенный регистратор данных, что позволяет хранить до 50 000 значений измеренной толщины. Передача измерительной информации в модели DM5E DL возможна только через порт MiniUSB.
Толщиномеры имеют встроенное программное обеспечение (ПО).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
|
Идентификационное наименование ПО |
Версия программного обеспечения |
|
Data Logger |
01.24 и выше |
Место нанесения знака поверки (клеймо-наклейка) приведено в приложении А настоящего описания типа.

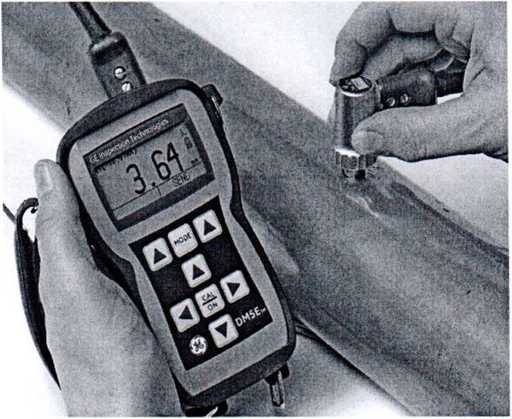

Внешний вид толщиномеров приведен на рисунке 1.

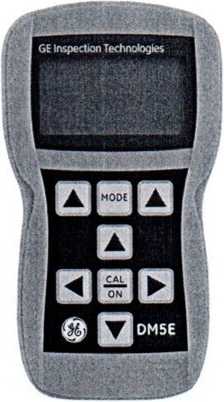

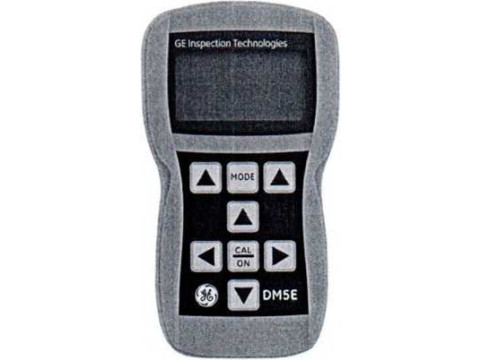

Рис. 1 Внешний вид толщиномера
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики толщиномеров приведены в таблице 2.
Таблица 2.
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений толщины по стали, мм |
от 0,6 до 300 (в зависимости от преобразователя) |
|
Пределы допускаемой абсолютной погрешности толщиномера, мм: -при цене единицы младшего разряда 0,1 мм; -при цене единицы младшего разряда 0,01 мм |
± (0,1+Н/ЮО); ± (0.05+Н/200), где Н- измеренное значение толщины, мм |
|
Диапазон регулировки скоростей ультразвука, м/с |
от 508 до 18699 |
|
Рабочий диапазон частот, МГц |
от 1 до 12 |
|
Цена единицы младшего разряда, мм |
0,01; 0,1 |
|
Степень защиты оболочки по ГОСТ 14254-15 |
IP54 |
|
Рабочий диапазон температур, °C |
от минус 10 до плюс 50 |
|
Продолжительность работы от батарей, ч, не более |
100 |
|
Масса с элементами питания, кг, не более |
0,223 с батареями |
|
Габаритные размеры, мм, не более |
138x32x75 |
|
Рабочий диапазон напряжение питания, В |
от 2,2 до 3 |
|
Рабочий диапазон тока потребления, мА |
от 95 до 145 |
Знак утверждения типа
Знак Утверждения типа наносится на титульном листе руководства по эксплуатации методом печати.
Комплектность
Комплект поставки толщиномеров указан в таблице 3.
Таблица 3.______________________________________________
|
Наименование |
Количество | ||
|
Толщиномер ультразвуковой |
1 шт. | ||
|
Пьезоэлектрические преобразователи DA 590, DA 512, DA 503, DA 501 |
В соответствии с заказом | ||
|
Контактная жидкость |
1 бутылка | ||
|
Батарея типа "АА" |
2 шт. | ||
|
Пластмассовый футляр для переноски |
1 шт. | ||
|
Руководство по эксплуатации |
1 экз. | ||
|
Карточка с инструкцией по эксплуатации |
1 экз. | ||
|
Диск CD-ROM |
1 шт. |
II |
7 №1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "GE Sensing and Inspection Technologies Co. Ltd", Китай.
ГОСТ 8.495-83 «ГСИ. Толщиномеры ультразвуковые контактные. Методы и средства поверки»
Заключение
Толщиномеры ультразвуковые DM5E с преобразователями DA 5хх соответствуют требованиям документации фирмы "GE Sensing and Inspection Technologies Co. Ltd", Китай.
Толщиномеры соответствуют требованиям Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер ЕАЭС N RU Д-С1М.АЖ26.В.О1921, срок действия до 21.03.2023).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
