Толщиномеры ультразвуковые "ВЗЛЕТ УТ"
| Номер в ГРСИ РФ: | РБ 03 20 2883 21 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Толщиномеры |
| Производитель / заявитель: | АО "Взлет", г. Санкт-Петербург |
Толщиномеры ультразвуковые «ВЗЛЕТ УТ» предназначены для измерения толщины изделий из различных материалов и скорости распространения ультразвука в изделиях известной толщины.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 2883 21 |
| Наименование | Толщиномеры ультразвуковые "ВЗЛЕТ УТ" |
| Год регистрации | 2021 |
| Номер сертификата | 14096 |
| Дата регистрации | 2021-05-05 |
| Срок действия | 2025-04-01 |
| Получатель сертификата | АО "ВЗЛЕТ", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
АО "ВЗЛЕТ"
Адрес: 190068, г. Санкт-Петербург, пр.Вознесенский, 45, пом 18
Контакты: +7 812 114 81 95, 114 71 38 / E-mail: dmp@vzljot.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по В40.00-00.00 И1 (1999 г.). |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации -№ RA.RU. 311483, шифр поверительного клейма - СП)(НТК №02-17). |
Поверители
Скачать
|
Описание типа РБ 03 20 2883 21 [2010-12-13]
rb-03-20-2883-21_2010-12-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 2883 21 [2017-06-20]
rb-03-20-2883-21_2017-06-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 2883 21 [2021-06-10]
rb-03-20-2883-21_2021-06-10.pdf
|
Скачать |
Описание типа
Назначение
Толщиномеры ультразвуковые «ВЗЛЕТ УТ» предназначены для измерения толщины изделий из различных материалов и скорости распространения ультразвука в изделиях известной толщины.
Толщиномеры могут применяться в любых отраслях промышленно-хозяйственного комплекса в различных условиях эксплуатации.
Описание
В толщиномере «ВЗЛЕТ УТ» используется эхо-импульсный метод измерения, основанный на свойстве ультразвуковых колебаний отражаться от границы раздела сред с разными акустическими свойствами.
Толщиномер «ВЗЛЕТ УТ» конструктивно состоит из пьезоэлектрического приемопередающего ультразвукового преобразователя (ПЭП) и микропроцессорного измерительного блока с клавиатурой, индикатором и автономным питанием.
Измерительный блок:
- вырабатывает импульсы возбуждения ПЭП и принимает ответные эхо-импульсы;
- ведет математическую обработку результатов измерения;
- управляет процессом измерения, калибровки и архивирования результатов измерения, выдает результаты измерения на жидкокристаллический индикатор на передней панели блока, а также в виде сигналов в стандарте RS-232.

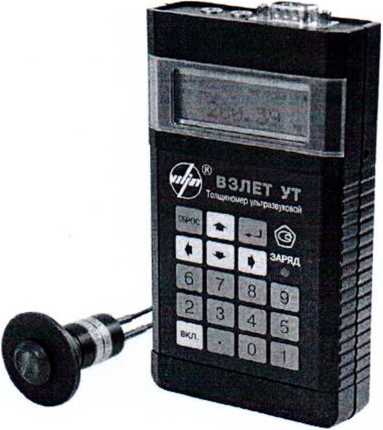

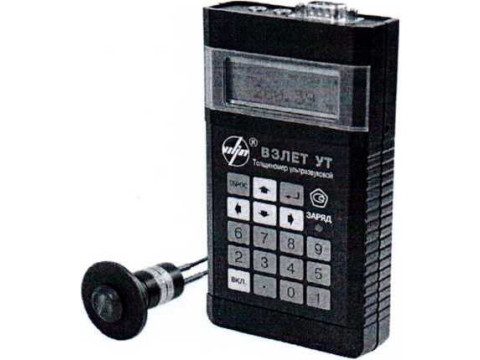

Рисунок 1 - Общий вид толщиномеров ультразвуковых «ВЗЛЕТ УТ»
Программное обеспечение
Программное обеспечение (ПО) толщиномера является встроенным. Программное обеспечение выполняет преобразование сигналов, поступающих от электроакустического преобразователя, управляет измерительным процессом, выполняет расчеты, обеспечивает хранение в энергонезависимой памяти результатов измерений и их вывод на устройство индикации.
Идентификационные данные приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВЗЛЕТ УТ |
|
Номер версии (идентификационный номер) ПО, не ниже |
40.11.00.03 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -"ВЫСОКИЙ" в соответствии с Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики толщиномеров приведены в таблице 2.
Таблица 2
|
Диапазон измерения скорости распространения ультразвука, м/с |
от 1000 до 15000 |
|
Диапазон измерений толщины (по стали), мм |
от 1 до 300 |
|
Цена единицы младшего разряда толщиномера при измерении: - толщины, мм - скорости ультразвука, м/с |
0,01 1 |
|
Пределы допускаемой основной абсолютной погрешности при измерении толщины плоскопараллельного изделия с шероховатостью не более 20 мкм, мм |
±(0,035+0,001Н), где Н - измеренное значение |
|
Пределы допускаемой относительной погрешности при измерении скорости распространения ультразвука в плоскопараллельных изделиях с шероховатостью не более 20 мкм, в диапазоне толщин от 20 до 300 мм, % |
±0,5 |
|
Пределы допускаемой дополнительной погрешности толщиномера при измерении толщины, мм - при измерении толщины плоскопараллельного изделия со стороны поверхности с шероховатостью до 160 мкм - при измерении толщины плоскопараллельного изделия со стороны гладкой поверхности, противоположной поверхности с шероховатостью до 320 мкм - при измерении толщины цилиндрического полого изделия с минимальным радиусом кривизны 10 мм - при измерении толщины изделия, имеющего непараллельность 3,0 мм на базовой длине 20 мм, в диапазоне измерения от 10 до 50 мм |
±0,2 ±0,2 ±0,1 ±0,3 |
|
Толщиномер обеспечивает оперативное запоминание - результатов измерения - типов настроек |
до 1000 до 100 |
|
Толщиномер обеспечивает возможность работы с преобразователями различных типов в диапазоне частот, МГц |
от 2,5 до 10 |
|
Время непрерывной работы без подзарядки, ч, не менее |
8 |
Продолжение таблицы 2
|
Масса измерительного блока толщиномера, кг, не более |
0,4 |
|
Габаритные размеры, мм, не более |
160x85x30 |
|
Среднее наработка толщиномера на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет |
12 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - влажность при 35°С, % |
от минус 20 до 50 95 |
|
Максимальный ток, потребляемый толщиномером от встроенной батарей или аккумуляторов, мА |
200 |
Знак утверждения типа
наносится на титульный лист паспорта В40.00-00.00 ПС и лицевую панель измерительного блока толщиномера методом шелкографии.
Комплектность
Таблица 3
|
Наименование и условные обозначения |
Кол-во |
|
1. Толщиномер в составе: | |
|
- пьезоэлектрический преобразователь |
1 |
|
- измерительный блок |
1 |
|
2. Эталон толщины |
1 |
|
3. Руководство по эксплуатации |
1 |
|
4. Паспорт |
1 |
|
5. Методика поверки В40.00-00.00 И1 |
1 |
Поверка
осуществляется по документу В40.00-00.00 И1 «ГСП. Толщиномер ультразвуковой «ВЗЛЕТ
УТ». Методика поверки», утвержденному ГЦИ СИ ВНИИР 09 сентября 1999 г.
Основные средства поверки: стандартные образцы эквивалентной ультразвуковой толщины - комплект КУСОТ-180.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ТУ 4213-040-44327050-99. Толщиномеры ультразвуковые «ВЗЛЕТ УТ». Технические условия.
