Толщиномеры покрытий магнитные ТМ-МГ4
| Номер в ГРСИ РФ: | РБ 03 20 5787 21 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Толщиномеры |
| Производитель / заявитель: | ООО «СКБ Стройприбор», г. Челябинск |
Описание: принцип действия толщиномера основан на измерении сопротивления магнитного потока проходящего через покрытие и основание и последующего преобразования его в электрический сигнал, амплитуда которого пропорциональна толщине покрытия.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 5787 21 |
| Наименование | Толщиномеры покрытий магнитные ТМ-МГ4 |
| Год регистрации | 2021 |
| Номер сертификата | 14552 |
| Дата регистрации | 2021-11-01 |
| Срок действия | 2024-11-25 |
| Получатель сертификата | ООО "СКБ Стройприбор", г. Челябинск, Российская Федерация |
Производитель / Заявитель
ООО "СКБ Стройприбор"
Адрес: ул. Калинина, 11-Г, 454084, г. Челябинск, info@stroypribor.ru
Контакты: тел./факс (351) 790-16-13, 790-16-85, 790-16-85, info@stroypribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | КБСП.427634.051МП «Толщиномеры покрытий магнитные ТМ-МГ4. Методика поверки», утвержденной в 2014 г. |
| Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМ (номер реестра - №039, шифр поверительного клейма - ГА)(НТК №08-15). |
Поверители
Скачать
|
Описание типа РБ 03 20 5787 21 [2021-11-19]
rb-03-20-5787-21_2021-11-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 5787 21 [2015-10-27]
rb-03-20-5787-21_2015-10-27.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия толщиномера основан на измерении сопротивления магнитного потока проходящего через покрытие и основание и последующего преобразования его в электрический сигнал, амплитуда которого пропорциональна толщине покрытия.
В основу работы толщиномера положен импульсный индукционный метод получения первичной информации. Сигнал с индукционного преобразователя поступает на усилитель, фильтр и аналого-цифровой преобразователь. Операции по аналого-цифровому преобразованию, вычислению значения толщины и выводу результата измерений на дисплей осуществляется с помощью микроконтроллера. Конструктивно толщиномер выполнен в виде переносного прибора представляющего собой электронный блок со встроенным, либо выносным индукционным преобразователем, который подключается к электронному блоку кабелем через разъемное соединение.
На лицевой панели электронного блока расположены клавиатура управления и дисплей для отображения результатов измерений.
В комплектацию толщиномера входят меры толщины и ферромагнитное основание, которые применяются при настройке и калибровке толщиномера.
Толщиномеры выпускаются в трех модификациях, которые отличаются пределами измерений, конструкцией индукционного преобразователя, габаритными размерами и массой.
Модификации толщиномера имеют обозначение:
ТМ-20МГ4; ТМ-50МГ4 и ТМИ-200МГ4
ТМ-20МГ4; ТМ-50МГ4 ТМИ-200МГ4

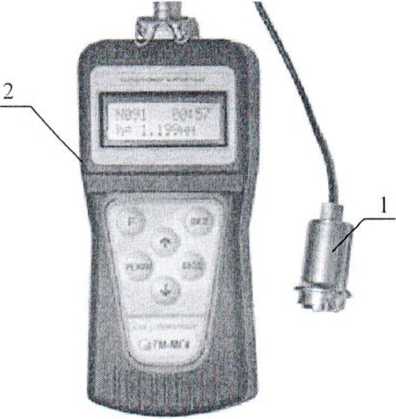

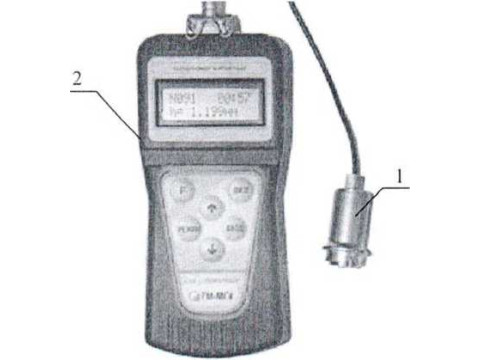

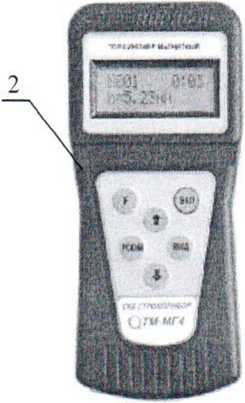

1 - индукционный преобразователь; 2 - электронный блок Рисунок 1 - Общий вид толщиномера

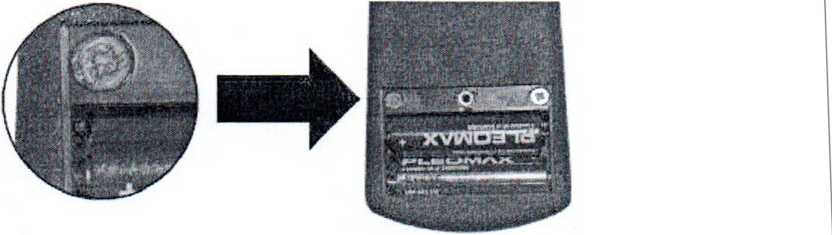

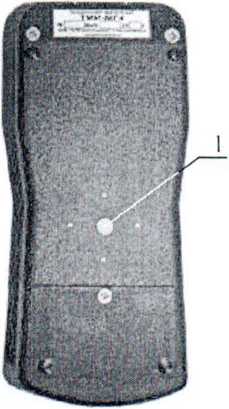

Рисунок 2 - Место пломбирования от несанкционированного доступа
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение характеристики, для модификаций | ||
|
ТМ-20МГ4 |
ТМ-50МГ4 |
ТМИ-200МГ4 | |
|
Диапазон измерений толщины, мм |
от 0 до 2 |
от 0 до 5 |
от 1 до 20 |
|
Пределы допускаемой абсолютной погрешности, мм (h - значение толщины, мм) |
±(0,03h + 0,003) |
±(0.0311 + 0.1) | |
|
Значения мер толщины, мм |
0,2 ± 0,15 1.0 ± 0,15 1,4 ±0.25 2,0 ±0,25 |
0,2 ±0,15 1,0 ± 0,15 1.4 ±0,25 2.0 ±0,25 5.0 ± 0,40 |
1.4 ± 0.3 5.0 ± 0.5 10.0 ±1.0 15.0 ± 1.0 19.0 ± 1.0 |
|
Допускаемое отклонение от действительного значения и отклонение от плоскопараллельно-сти мер толщины, мм (h - значение толщины, мм) |
±(0,03h + 0,003 )/3 |
±(0.03h+ 0.D/3 | |
|
Цена единицы наименьшего разряда, мм, в диапазоне измерений: от 0 до 5 от 1 до 10 св. 10 до 20 |
0.001 |
0,01 0,1 | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение характеристики, для модификаций | ||
|
ТМ-20МГ4 |
ТМ-50МГ4 |
ТМИ-200МГ4 | |
|
Шероховатость поверхности мер толщины и ферромагнитного основания Ra. мкм. не более |
0.63 |
3,2 | |
|
Потребляемая мощность. Вт. не более |
0.11 |
0,08 | |
|
Габаритные размеры: электронного блока, мм, не более преобразователя, мм, не более меры толщины, мм, не менее ферромагнитного основания, мм, не менее |
160x72x30 0 23x50 30x40 0 48x12 |
160x72x30 70x40 80x80x3 | |
|
Масса, кг, не более |
0,34 | ||
|
Рабочие условия измерений: температура окружающего воздуха, °C относительная влажность воздуха. % атмосферное давление, кПа |
от минус 10 до плюс 40 до 95 от 84 до 106,7 | ||
|
Средняя наработка на отказ, ч, не менее |
4000 | ||
|
Средний срок службы, лет |
10 | ||
Комплектность
Таблица 3
|
Наименование |
Количество, шт. |
Примечание |
|
Толщиномер покрытий магнитный ТМ-МГ4 |
1 | |
|
Меры толщины |
4 5 |
для ТМ-20МГ4 для ТМ-50МГ4 и ТМИ-200МГ4 |
|
Ферромагнитное основание |
1 | |
|
Руководство по эксплуатации КБСП.427634.051 РЭ |
1 | |
|
Методика поверки КБСП.427634.051 МП |
1 | |
|
Кабель связи с ПК |
1 | |
|
CD с программным обеспечением |
1 |
для передачи данных из архива электронного блока в ПК |
|
Укладочный кейс |
1 |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по КБСП. 427634.051 МП «Толщиномеры покрытий магнитные ТМ-МГ4. Методика поверки», утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» в ноябре 2014 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
Р 50.2.006-200 Г* «ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм»;
методику поверки:
КБСП. 427634.051 МП «Толщиномеры покрытий магнитные ТМ-МГ4. Методика поверки».
Перечень средств поверки:
меры толщины покрытий МТ (регистрационный номер - № 50316-12); меры длины концевые плоскопараллельные от 0,1 до 20 мм, разряд 4, класс точности 2;
головка измерительная электронная 01ИПМЦ диапазон измерений ±190 мкм, погрешность ±0,3 мкм;
индикатор часового типа ИЧ-02, класс точности 1.
Идентификация программного обеспечения представлена в таблице. Таблица 4
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
ТМ |
ТМ VI.02 |
VI.02 |
13СС |
CRC16 |
|
TMI |
TMI V1.0I |
V1.01 |
А805 |
CRC16 |
Толщиномеры имеют встроенное программное обеспечение (далее - ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи), управляющая программа электронного блока реализует сбор, передачу, обработку, хранение и представление результатов измерений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014*.
Приведенные по тексту ссылки на документы «ГОСТ Р», «Р» носят справочный характер.
Другие Толщиномеры
