Дефектоскопы ультразвуковые А1211 Mini
Номер в ГРСИ РФ: | РБ 03 20 5869 15 |
---|---|
Раздел: | Средства неразрушающего контроля [20] |
Категория: | Дефектоскопы |
Производитель / заявитель: | ООО «Акустические Контрольные Системы» (АКС), г. Москва |
Описание типа РБ 03 20 5869 15 [2016-04-01]
rb-03-20-5869-15_2016-04-01.pdf
|
Скачать |
Дефектоскопы ультразвуковые А12 П Mini (далее по тексту - дефектоскопы) предназначены для измерений координат дефектов и амплитуд сигналов, отраженных от них, при проведении ультразвукового контроля сварных соединений и основного материала оборудования, деталей, трубопроводов и прочих изделий из металлов, их сплавов и других материалов.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 20 5869 15 |
Наименование | Дефектоскопы ультразвуковые А1211 Mini |
Год регистрации | 2015 |
Номер сертификата | 10103 |
Дата регистрации | 2015-11-26 |
Срок действия | 2018-12-09 |
Получатель сертификата | ООО "АКС", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "АКС"
Адрес: 115598, г. Москва, ул. Загорьевская, д. 10, корп. 4
Контакты: +7(495) 984-74-62
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по документу АЯПС.412231.026 МП (2013 г.). |
Признание поверки | Первичная при выпуске из производства: ООО "ТестИнТех" (номер реестра - №1783, шифр поверительного клейма - ВЮМ)(НТК №12-15). |
Поверители
Скачать
Описание типа РБ 03 20 5869 15 [2016-04-01]
rb-03-20-5869-15_2016-04-01.pdf
|
Скачать |
Описание типа
Назначение
Дефектоскопы ультразвуковые А12 П Mini (далее по тексту - дефектоскопы) предназначены для измерений координат дефектов и амплитуд сигналов, отраженных от них, при проведении ультразвукового контроля сварных соединений и основного материала оборудования, деталей, трубопроводов и прочих изделий из металлов, их сплавов и других материалов.
Описание
Принцип действия дефектоскопов основан на акустических методах неразрушающего контроля: эхо-метод, теневой и зеркально-теневой метод.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля, распространяется в нем, отражается от несплошностей или донной поверхности объекта контроля, принимается преобразователем дефектоскопа и преобразовывается в электрический сигнал. После усиления, оцифровки и обработки встроенным процессором сигналы отображаются на дисплее.
Дефектоскоп конструктивно состоит из электронного блока, имеющего цветной TFT дисплей и пленочную клавиатуру управления, к которому с помощью кабелей подключаются сменные пьезоэлектрические преобразователи. На дисплее отображаются результаты измерений и служебная информация, необходимая для управления дефектоскопом.

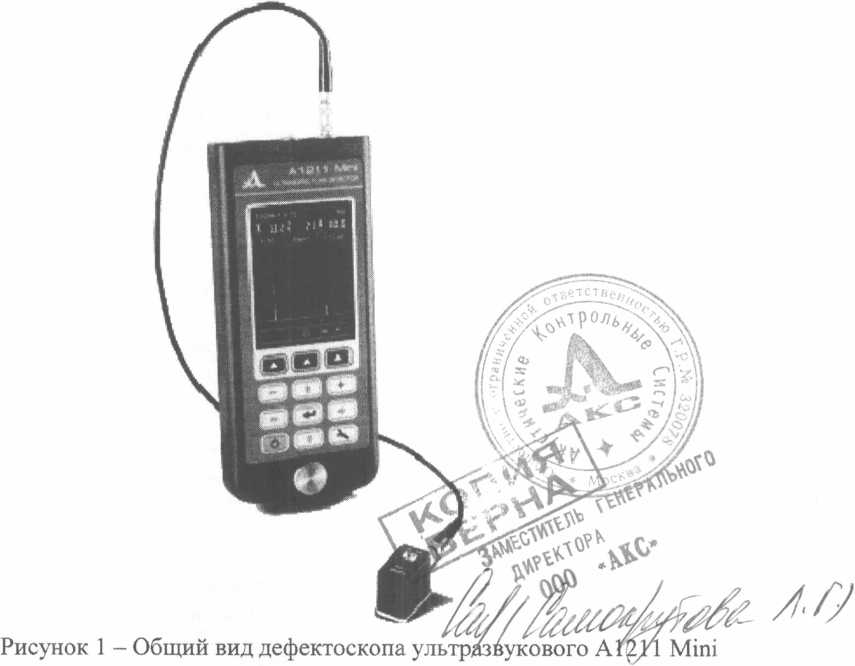

Фотография общего вида дефектоскопа представлена на рисунке 1.

На рисунке 2 показаны место пломбировки корпуса дефектоскопа для предотвращения несанкционированного доступа и место нанесения знака утверждения типа.

утверждения типа
Рисунок 2 - Место пломбировки корпуса дефектоскопа и место нанесения знака утверждения типа
Программное обеспечение
На электронный блок дефектоскопа прошивается программное обеспечение (ПО) А1211, с помощью которого осуществляется управление и настройка дефектоскопа, сбор данных контроля, отображение принятых сигналов на дисплее, измерение параметров дефектов.
Идентификационные признаки ПО дефектоскопа соответствуют данным, приведенным в таблице 1.
Таблица 1_________________ _
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
А1211 |
v.2.8 и выше |
- |
- |
Защита программного обеспечения дефектоскопов от непреднамеренных и преднамеренных изменений соответствует уровню А согласно МИ 3286-2010.
Технические характеристики
Таблица 2
Наименование характеристики |
Значение |
Параметры генератора импульсов возбуждения: - амплитуда, В - длительность (по уровню 0,5 амплитуды), нс |
80 От 30 до 1000 |
Допускаемое отклонение амплитуды и длительности генератора импульсов возбуждения, % |
± 10 |
Диапазон рабочих частот, МГц |
От 0,5 до 15,0 |
Диапазон установки усиления, дБ |
От 0 до 80 |
Допускаемое отклонение установки усиления, дБ - в диапазоне от 0 до 60 дБ (включительно) - в диапазоне от 60 до 80 дБ |
±0,5 ± 1,0 |
Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала в диапазоне от 60 до 127 дБ, дБ |
±0,5 |
Диапазон измерения временных интервалов, мкс |
От 0,1 до 325,0 |
Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс |
±0,1 |
Диапазон установки скорости ультразвука, м/с |
От 1000 до 14999 |
Наименование характеристики |
Значение |
Диапазоны измерений глубины залегания дефекта (по стали) с прямыми преобразователями, мм: с преобразователем S3568 2.5; с преобразователем D1771 4.0 |
От 7 до 900 От 2 до 450 |
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали) с прямыми преобразователями, мм |
±(0,03 Н + 1,0), где Н-измеряемая глубина залегания дефекта, мм |
Диапазоны измерений координат дефекта (глубины залегания дефекта по стали) с наклонными преобразователями, мм: с преобразователем S5182 2.5-65°; с преобразователем S5096 5.0-70° |
От 2 до 200 От 2 до 90 |
Пределы допускаемых абсолютных погрешностей измерений координат дефекта (по стали) с наклонными преобразователями, мм: - глубины залегания дефекта; - дальности по поверхности |
± (0,03 • Н + 1,0); ± (0,03 • L + 1,0), где Н - измеряемая глубина залегания дефекта, мм; L - измеряемая дальность по поверхности до дефекта, мм |
Питание осуществляется от аккумуляторной батареи напряжением, В |
3,7 |
Продолжительность работы от аккумулятора, ч, не менее |
9 |
Габаритные размеры электронного блока (высота х ширина х толщина), мм, не более |
161 х 70x24 |
Масса электронного блока, кг, не более |
0,21 |
Средняя наработка на отказ, ч |
18000 |
Установленный срок службы, лет |
5 |
Условия эксплуатации: - температура окружающего воздуха, °C - верхнее значение относительной влажности воздуха при температуре плюс 35°C, % |
От минус 20 до плюс 50 95 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководства по эксплуатации АПЯС.412231.026 РЭ и паспорта АПЯС.412231.026 ПС методом печати и на заднюю панель электронного блока дефектоскопа в виде пленочного шильдика методом наклеивания.
Комплектность
№п.п |
Наименование |
Количество |
1. |
Электронный блок дефектоскопа ультразвукового А1211 Mini |
1 шт. |
2. |
Преобразователь ультразвуковой S3568 2.5* |
1 шт. |
3. |
Преобразователь ультразвуковой D1771 4.0* |
1 шт. |
4. |
Преобразователь ультразвуковой S5182 2.5-65°* |
1 шт. |
5. |
Преобразователь ультразвуковой S5096 5.0-70°* |
1 шт. |
6. |
Кабель LEMO 00 - LEMO 00 одинарный 1,2 м |
1 шт. |
7. |
Кабель LEMO 00 - LEMO 00 двойной 1,2 м |
1 шт. |
8. |
Адаптер 220 В-USB |
1 шт. |
№ п.п |
Наименование |
Количество |
9. |
Кабель USB А - Micro В |
1 шт. |
10. |
Чехол |
1 шт. |
И. |
Сумка |
1 шт. |
12. |
Компакт-диск с документацией |
1 шт. |
13. |
Паспорт |
1 экз. |
14. |
Руководство по эксплуатации |
1 экз. |
15. |
Методика поверки |
1 экз. |
*Примечание - Тип и количество зависит от заказа потребителя.
Поверка
осуществляется по документу АПЯС.412231.026 МП «ГСИ. Дефектоскопы ультразвуковые А1211 Mini. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в октябре 2013 г.
Основные средства поверки:
1. Осциллограф цифровой TDS-2012B. Диапазон измеряемых размахов напряжений импульсных радиосигналов от 10 мВ - до 400 В (с делителем 1:10). Пределы допускаемой относительной погрешности измерения амплитуд сигналов для коэффициентов отклонения от 10 мВ/дел до 5 В/дел - ±3%. Пределы допускаемой абсолютной погрешности измерения временных интервалов ± (Кр/250 + 50*10'6*Тщм+0,б) нс. Тизм - измеряемый временной интервал в с.
2. Генератор сигналов сложной формы AFG 3022. Синусоидальный сигнал от 1 мГц до 25МГц, пределы допускаемой относительной погрешности установки частоты ± 1 ppm.
3. Магазин затуханий МЗ-50-2. Диапазон частот: 0 ... 50 МГц. Декады: 4x10 дБ, 11x1 дБ, 11x0.1 дБ, 0-40-70 дБ. Погрешность разностного затухания на постоянном токе: ±(0,05-0,25)%; на переменном токе: ±(0,1 - 0,4) %.
4. Образцы №2 и №3 из комплекта КОУ-2. Образец №2: высота 59 мм, боковые цилиндрические отверстия диаметром 2 и 6 мм. Образец №3: Радиус цилиндрической поверхности 55 мм.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Дефектоскоп ультразвуковой A1211Mini. Руководство по эксплуатации. АПЯС.412231.026 РЭ».
Нормативные документы
1. ГОСТ 14782-86. «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».
2. Технические условия «Дефектоскоп ультразвуковой А1211 Mini. Технические условия. АПЯС.412231.026 ТУ».
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Другие Дефектоскопы
