Толщиномеры ультразвуковые А1208, 1209, 1210

Назначение

Толщиномеры ультразвуковые А1208, А1209, А1210 (далее по тексту - толщиномеры) предназначены для измерений толщины стенок труб (включая изгибы), котлов, баллонов, сосудов, работающих под давлением, обшивок и других изделий из черных и цветных металлов, с гладкими или грубыми и корродированными поверхностями, и других материалов с высоким затуханием ультразвука при одностороннем доступе к поверхности.

Описание

Толщиномер конструктивно состоит из электронного блока, имеющего цветной TFT дисплей и пленочную клавиатуру управления, к которому с помощью кабелей подключаются сменные пьезоэлектрические преобразователи. На дисплее отображаются результаты измерений и служебная информация, необходимая для управления прибором. Электронные блоки

толщиномеров имеют одинаковое конструктивное исполнение.

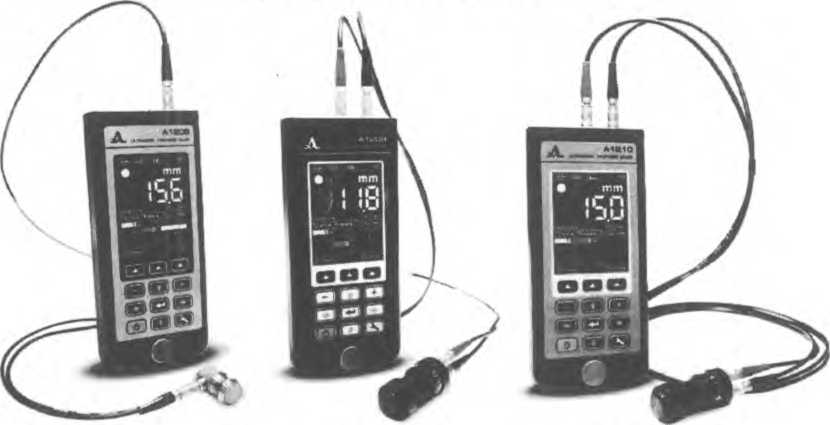

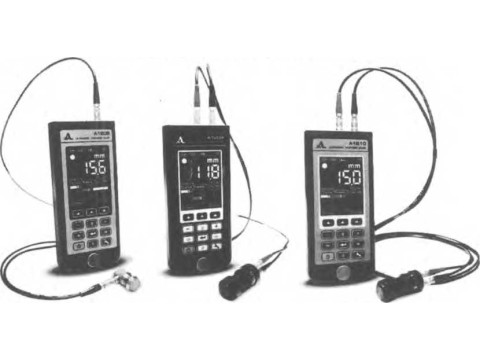

Фотографии толщиномеров представлены на рисунке 1.

А1208              А1209                А1210

Рисунок 1 - Толщиномеры ультразвуковые А1208, А1209, А1210

На рисунке 2 показаны место пломбировки корпуса толщиномера для предотвращения несанкционированного доступа и место нанесения наклейки.

Место нанесения наклейки х

Рисунок 2 - Место пломбировки корпуса толщиномера и место нанесения наклейки

Принцип действия толщиномеров состоит в измерении времени двойного прохода ультразвуковых (УЗ) импульсов через объект контроля (ОК), которое пересчитывается в значение толщины ОК при известной скорости УЗ.

Для излучения УЗ импульсов в ОК и приема их отражений используются УЗ совмещенные или раздельно-совмещенные пьезоэлектрические преобразователи с рабочими частотами от 1 до 10 МГц.

Толщиномеры отличаются друг от друга типом используемых преобразователей, массой электронного блока и диапазоном рабочих температур.

Программное обеспечение

Толщиномеры имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1:

Таблица 1

Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель толщиномера в виде пленочного шильдика и на титульные листы руководства по эксплуатации АПЯС.412231.017 РЭ и паспорта АПЯС.412231.017 ПС типографским способом.

Комплектность

Примечание - Допускается изменение комплекта поставки по требованию потребителя.

Поверка

осуществляется в соответствии с документом АПЯС.412231.017 МП «Толщиномеры ультразвуковые А1208,    А1209,    А1210. Методика поверки», утвержденным

ГЦИ СИ ФГУП «ВНИИМС» в декабре 2011 г.

Основные средства поверки: комплект ультразвуковых стандартных образцов толщины КУСОТ-180, диапазон толщин от 0,2 до 300 мм, погрешность от ±0,3 % до ±0,7 %; осциллограф цифровой запоминающий TDS 2024, пределы допускаемой абсолютной погрешности измерений временных интервалов ±(0,004 Кр + IO"4? + 0,6 нс) с, диапазон установки коэффициентов отклонения от 2 10'3 до 5 В/дел, пределы допускаемой относительной погрешности установки коэффициентов отклонения ± 3 %.

Сведения о методах измерений

Методы измерений изложены в документе АПЯС.412231.017 РЭ «Толщиномеры ультразвуковые А1208, А1209, А1210. Руководство по эксплуатации»

Нормативные документы

ГОСТ 28702-90 «Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования», АПЯС 412231.017 ТУ «Толщиномеры ультразвуковые А1208, А1209, А1210. Технические условия».

Рекомендации к применению

Осуществление контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
