Толщиномеры ультразвуковые ТЭМП-УТ1, ТЭМП-УТ2
| Номер в ГРСИ РФ: | РБ 03 20 3993 15 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Толщиномеры |
| Производитель / заявитель: | ООО "Технотест-Маркет", г. Москва |
Толщиномеры ультразвуковые ТЭМП-УТ1, ТЭМП-УТ2 (далее - толщиномеры), предназначены для измерений толщины изделий, изготовленных из конструкционных металлических сплавов и неметаллических материалов при одностороннем доступе, при значениях скорости распространения продольных ультразвуковых колебаний (УЗК) в диапазоне от 1 000 до 9999 м/с.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 3993 15 |
| Наименование | Толщиномеры ультразвуковые ТЭМП-УТ1, ТЭМП-УТ2 |
| Год регистрации | 2015 |
| Номер сертификата | 9737 |
| Дата регистрации | 2015-04-30 |
| Срок действия | 2018-09-18 |
| Получатель сертификата | ООО "Технотест-Маркет", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Технотест-Маркет"
Адрес: ул. Шарикоподшипниковская, д.4, корп.1, 115088 г. Москва
Контакты: (495)-6740586, 6742444 / temp@tehnotest.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.495-83 и документу ТСЛА.427612.004 МП (2007 г.). |
| Признание поверки | Первичная при выпуске из производства: ОАО НПО "ЦНИИТМАШ" (номер реестра - №0707, шифр поверительного клейма - БГЦ)(НТК №02-09). |
Поверители
Скачать
|
Описание типа РБ 03 20 3993 15 [2015-08-07]
rb-03-20-3993-15_2015-08-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 3993 15 [2009-05-06]
rb-03-20-3993-15_2009-05-06.pdf
|
Скачать |
Описание типа
Назначение
Толщиномеры ультразвуковые ТЭМП-УТ1, ТЭМП-УТ2 (далее - толщиномеры), предназначены для измерений толщины изделий, изготовленных из конструкционных металлических сплавов и неметаллических материалов при одностороннем доступе, при значениях скорости распространения продольных ультразвуковых колебаний (УЗК) в диапазоне от 1 000 до 9999 м/с.
Описание
Конструктивно толщиномер состоит из электронного блока и присоединяемого к нему с помощью кабеля ПЭП. На передней панели находятся кнопки управления, цифровой индикатор и юстировочный образец, вмонтированный в корпус. На задней стороне корпуса толщиномера под крышкой находится батарейный отсек, в который устанавливаются элементы питания.
Принцип работы толщиномеров основан на ультразвуковом импульсном эхо-методе измерений, который использует свойства УЗК отражаться от границы раздела сред с разными акустическими сопротивлениями.
Электронный блок прибора вырабатывает импульс, подаваемый на излучающую пластину пьезоэлектрического преобразователя (ПЭП), который излучает импульс УЗК в изделие. Импульс УЗК распространяется до границы изделия, отражается от нее, распространяется в противоположном направлении и принимается приемной пластиной ПЭП.
Принятый импульс усиливается и подается на вход блока обработки информации, который формирует цифровой код, пропорциональный времени распространения импульса в изделии, после чего встроенная микроЭВМ вычисляет значение измеренной толщины изделия, которое отображается на индикаторе.
Фотографии толщиномеров и место нанесения знака утверждения типа представлены на рисунке 1 и рисунке 2.

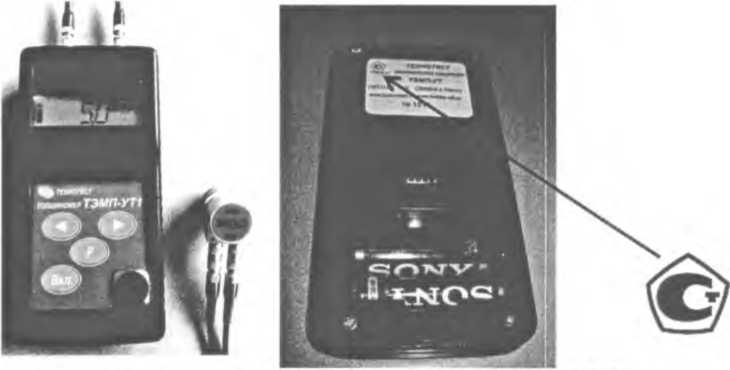

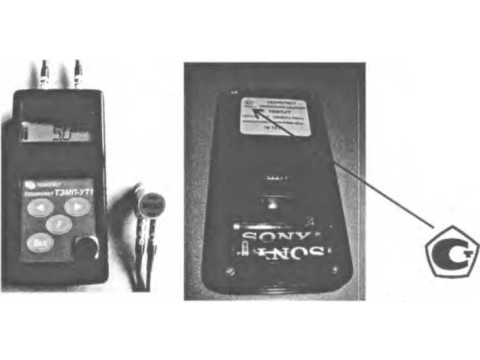

Рисунок 1 - Общий вид толщиномеров ультразвуковых ТЭМП-УТ1.
Место нанесения знака утверждения типа.
КОПИЯ
ИЮ «ТЕХ Сугирбеков

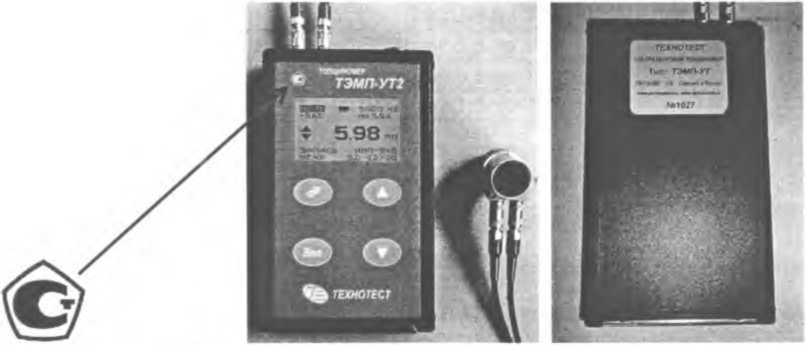

Рисунок 2 - Общий вид толщиномеров ультразвуковых ТЭМП-УТ2. Место нанесения знака утверждения типа.
Программное обеспечение
Приборы имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи), управляющая программа электронного блока реализует сбор, передачу, обработку, хранение и представление измерительной информации. Идентификационные данные ПО толщиномеров ультразвуковых ТЭМП-УТ1 и ТЭМП-УТ2 приведены в таблице 1 и таблице 2.
Таблица 1 - Идентификационные данные ПО толщиномеров ультразвуковых ТЭМП-УТ1.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер)программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
utll.hex |
util |
11 |
123 (455F) |
ZRC32 |
Таблица 2 - Идентификационные данные ПО толщиномеров ультразвуковых ТЭМП-УТ2.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
temp ut2 v4.hex |
temp ut2 v4 |
04 |
213 (9C5D5331) |
CRC-32 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «А» по МИ 3286-2010.
Технические характеристики
|
Тип преобразователя |
Диапазон измеряемых толщин (по стали), мм |
Минимальный радиус R контролируемого изделия при толщине стенки S, мм |
Максимальное значение шероховатости (параметр Rz, мкм) со стороны установки ПЭП, мкм | |
|
ТЭМП-УТ1 |
ТЭМП-УТ2 | |||
|
П 112-10-3x4 |
от 0,5 до 20 |
R5 Sl,2 |
40 | |
|
П112-5-6/2 |
от 1,0 до 25 |
R5 Sl,5 |
80 | |
|
Ш12-5-10/2 |
от 1,5 до 75 |
R10S2 |
120 | |
|
П112-5-12/2 |
от 2,0 до 200 |
от 1,5 до 100 |
R10S2 |
80 |
|
П112-10-6/2 |
от 0,8 до 10 |
R5 Sl,2 |
40 | |
|
Ш12-2,5-12/2 |
от 4,0 до 300 |
от 1,5 до 200 |
R10S3 |
80 |
|
П112-5-4x4 |
от 1,0 до 200 |
R5 Sl,5 |
80 | |
|
П112-10-4x4 |
от 0,5 до 100 |
R5 SI,2 |
40 |
|
Пределы допускаемой абсолютной погрешности, мм, где S -измеренное значение толщины, мм |
±(0,05 +0,01 S) |
|
Дискретность отсчета результата измерений, мм • в диапазоне измерений от 0,5до 99,99 мм (выбирается вручную) • в диапазоне измерений свыше 100 мм (устанавливается автоматически) |
0,01; 0,1 ОД |
|
Питание толщиномера • ТЭМП-УТ1 от двух элементов типа АА, номинальным напряжением, В • ТЭМП-УТ2 от аккумуляторной батареи «НИКА», элементов «КРОНА» или их аналогов с номинальным напряжением, В |
1,5 9 |
|
Время непрерывной работы от новых элементов питания • ТЭМП-УТ1: без включенной подсветки, не менее, ч с постоянно включённой подсветкой, не менее, ч • ТЭМП-УТ2, не менее, ч |
400 80 10 |
|
Масса, кг • ТЭМП-УТ1 • ТЭМП-УТ2 |
0,25 0,5 |
|
Габаритные размеры (электронного блока), мм • ТЭМП-УТ1 • ТЭМП-УТ2 |
30 х 65 х 135 32 х 82 х 145 |
Знак утверждения типа
Знак утверждения типа наносится на корпус электронного блока толщиномера методом фотолитографии и на титульный лист паспорта методом печати.
Комплектность
|
№ п/п |
Наименование и условное обозначение |
Кол-во, шт. |
|
1 |
Блок электронный ТЭМП-УТ1 (ТЭМП-УТ2) |
1 |
|
2 |
Преобразователь ультразвуковой П 112-25,-12/2 * |
1 |
|
3 |
Преобразователь ультразвуковой П 112-5-12/2* |
1 |
|
4 |
Элемент питания: -АА - 1,5В (ТЭМП-УТ1) -НИКА - 9В (ТЭМП-УТ2) |
2 1 |
|
5 |
Кабель подключения преобразователя к электронному блоку |
2 |
|
6 |
Кабель связи с компьютером |
1 |
|
7 |
Программное обеспечение на диске |
1 |
|
8 |
Паспорт |
1 |
|
9 |
Чехол для транспортировки и хранения |
1 |
* выбирается при заказе
Поверка
осуществляется по документу ГОСТ 8.495-83 «ГСИ. Толщиномеры ультразвуковые контактные. Методы и средства поверки».
Сведения о методах измерений
Сведения о методиках (методах) измерений изложены в паспортах: «ТЭМП-УТ1. Толщиномер ультразвуковой. Паспорт» ТСЛА.427612.002 ПС и «ТЭМП-УТ2. Толщиномер ультразвуковой. Паспорт» ТСЛА.427612.003 ПС.
Нормативные документы
ГОСТ 28702-90 «Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования», ТУ 427612-001-99076882-2008 «Толщиномеры ультразвуковые ТЭМП-УТ1, ТЭМП-УТ2 Технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Другие Толщиномеры
