Стенды для измерения углов установки колес и положения осей грузовых транспортных средств серий I-Track, AM TC, Truckaligner, Camaligner

Назначение

Стенды для измерения углов установки колес и положения осей грузовых транспортных средств серий I-Track, АМ ТС, Truckaligner, Camaligner предназначены для измерения, контроля и регулировки углов установки управляемых и неуправляемых колес и положения осей грузовых транспортных средств и автобусов.

Область применения - автотранспортные предприятия, станции технического обслуживания, автомобильные заводы и диагностические центры.

Описание

Фирма "Car-0 Liner Group АВ" выпускает стенды для измерения углов установки колес и положения осей грузовых транспортных средств серий I-Track, АМ ТС, Truckaligner, Camaligner (далее-стенды) следующих модификаций: I-Track, АМ ТС Basic К, АМ ТС Advanced К, Truckaligner II, Truckaligner II PC, Truckaligner 180, Camaligner.

Принцип действия стендов основан на измерении угловых параметров определяющих положение осей и колес грузовых транспортных средств и автобусов, с помощью прецизионных датчиков и специальных измерительных приспособлений и шкал.

За измерительную базу принимается осевая линия (ось симметрии рамы) грузового транспортного средства, которая должна совпадать с вектором направления движения. Эта линия определяется с помощью самоцентрирующихся держателей и шкал, которые подвешиваются за раму автомобиля, со стороны переднего и заднего бамперов автомобиля. Измерительные головки крепятся при помощи универсальных адаптеров на диски правого и левого колес выбранной оси, а лазерный луч проецируется на шкалы или отражатели. Отраженный от шкал или отражателя сигнал поступает на измерительные головки, а затем передается на персональный компьютер для обработки и отображения результатов измерений.

Стенды отличаются друг от друга конструктивным исполнением, системой обработки результатов измерений, комплектом вспомогательных устройств и приспособлений.

результатов изм приборной

ИИ.

Стенды I-Track, АМ ТС Advanced К, Truckaligner II, Truckaligner II PC, Truckaligner 180 состоят из двух измерительных головок, оптической лазерной системы, системы прецизионных датчиков, микропроцессорной системы обработки комплекта вспомогательных устройств и приспособлений и персональным компьютером.

Государственный реестр средств измерений Республики Беларусь

Для документов.

В стендах I-Track, АМ ТС Advanced К, Truckaligner II, Truckaligner II PC, Truckaligner 180 измерительные головки содержат оптическую лазерную измерительную систему для измерения углов установки колес в горизонтальной плоскости (схождение колес) и электронные датчики - инклинометры - для измерений углов установки колес в вертикальной плоскости (развала, наклонов оси поворота колеса транспортного средства).

Стенд модели АМ ТС Basic К имеет механический угломер.

Стенд модели АМ ТС Advanced К имеет электронный угломер.

Стенд модели I-Track работает со стационарными отражателями проводит измерения всех осей транспортного средства одновременно. В стенде используется радиосвязь Bluetooth® между ПК и измерительными головками.

Стенд модели Truckaligner II укомплектован компьютерным блоком управления с цветным LCD дисплеем. В измерительной системе стенда используется радио соединение между блоком управления и измерительными головками, на частоте 868.13 МГц.

Стенд модели Truckaligner II PC выполнен на базе персонального компьютера, в качестве обработки и отображения информации могут использоваться карманные компьютеры Pocket PC.

Стенд модели Truckaligner 180 не содержит в алгоритме работы операцию «компенсация биения обода». Эта операция производится с помощью установленной опции программного обеспечения «Josam truckaligne 180», которая автоматически рассчитывает компенсацию биения при повороте колеса на 180°, либо при прокатке транспортного средства.

Каждая измерительная головка стендов имеет буквенно-цифровой жидкокристаллический дисплей для отображения результатов измерений и кнопочную панель для управления процессом измерений.

Стенд модели Camaligner оснащен измерительным устройством, состоящим из камеры «Truck Cam» и отражающими мишенями «ТС-216».

Камера оснащена источником инфракрасного излучения, посылающим короткие вспышки инфракрасного света несколько раз в секунду, которые попадают на отражающую мишень и отражаются в линзах камеры. Линзы оснащены инфракрасным фильтром, позволяющим только инфракрасным лучам проходить через камеру. Результатом является картинка, изображающая отражающую мишень напротив черного фона. Таким образом, камера может функционировать в полной темноте или при свете солнца, используя свет от источника инфракрасного излучения.

Картинка анализируется микропроцессором, находящимся в измерительном устройстве камеры, а информация посылается компьютером при помощи беспроводной связи. В результате расчетов компьютера выдаются три угла а (альфа), 0 (бета) и развал, а также расстояние до отражающей мишени. Данные параметры затем используются компьютером для вычисления углов установки колес.

Камера оснащена тремя электронными инклинометрами, а так же гороскопом. Сигналы, исходящие от этих датчиков, объединяются с данными камеры для создания высокомощного устройства для проведения регулировки углов установки колес. Гироскоп используется для увеличения углового диапазона для вычисления максимального угла поворота колес управляемой оси.

Приборная стойка у стендов выполнена в виде передвижной металлической тумбы и предназначена для размещения встроенного блока питания и преобразователя напряжения для зарядки аккумуляторных батарей измерительных головок установленных на специальных кронштейнах.

Обработка информации и выдача результатов измерений проводится с помощью персонального компьютера и программным обеспечением: «Homebase 3 верси^^^в^ше 3.1.04 для I-Track, Truckaligner II, Truckaligner II PC, Truckaligner 180, AM

TC Advanced K, Cam-Aligner версии 1.2 для Camaligner.                    (((        \

Il [Государственный реестр! ||

_ _                                                            It I средств измерений I I!

ЛИСТ 2 ИЗ 7                                               \\ \ Республики Беларусь ] !

V. \Для документов/ //

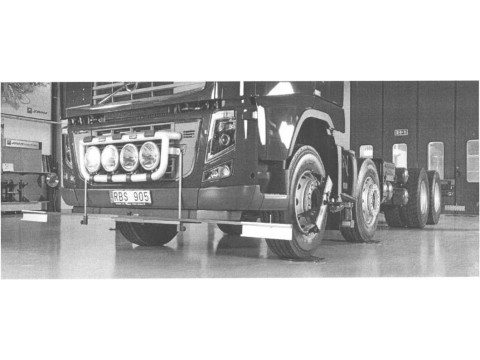

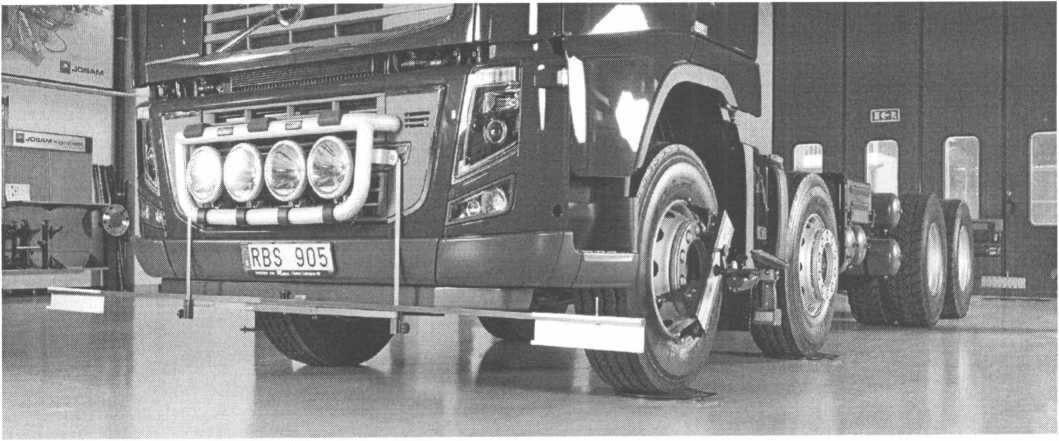

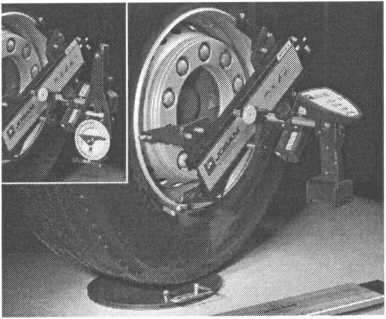

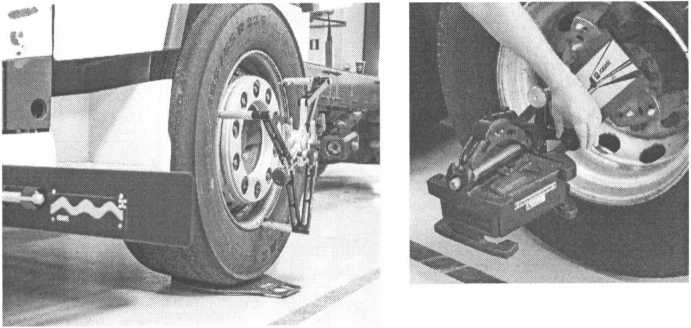

Внешний вид стендов представлен на рисунке 1.

Рисунок 1 нанесения знака поверки (клейма-наклей

Схема с указанием мест приложении к описанию типа.

на в

Государственный реестр средств измерений Республики Беларусь

Для документов

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики стендов для измерения углов установки колес и положения осей грузовых транспортных средств серий I-Track, АМ ТС, Truckaligner, Camaligner приведены в таблице 1.

Таблица 1____

продолжение таблицы 1

**- расчетный параметр, обеспечивается программным обеспечением стенда

Знак утверждения типа

Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководства пользователя типографским способом.

Комплектность

В комплект поставки стендов для измерения углов установки колес и положения осей грузовых транспортных средств серий I-Track, АМ ТС, Truckaligner, Camaligner входят:

- стенд для измерения углов установки колес и положения осей грузовых транспортных средств;

- фиксаторы рулевого колеса и педали тормоза;

- пакет программного обеспечения: «Homebase 3 версий не старше 3.1.04 для I-Track, Truckaligner II, Truckaligner II PC, Truckaligner 180, AM TC Basic K, AM TC Advanced K, Cam-Aligner версии 1.2 для Camaligner.

- поворотные платы;

- комплект специальных мишеней, шкал, линеек в зависимости от модели стенда;

- сдвижная платформа;

- адаптер колесный 2 шт.;

- зарядные станции с проводкой;

- руководство пользователя;

- методика поверки МРБ МП. 2562-2016.

Дополнительные принадлежности:

- приборная стойка;

- адаптеры для автомобилей с нестандартной конфигурацией бамперов;

- пульт дистанционного управления с приемником;

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Car-0 Liner Group АВ", Швеция.

ГОСТ 25176-82 Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования.

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 010/2011 «О безопасности машин и оборудования».

МРБ МП. 2562-2016 "Стенды для измерения углов установки колес и положения осей грузовых транспортных средств серий I-Track, AM ТС, Truckaligner, Camaligner." Методика поверки".

Заключение

Стенды для измерения углов установки колес и положения осей грузовых транспортных средств серий I-Track, АМ ТС, Truckaligner, Camaligner соответствуют требованиям технической документации фирмы-изготовителя, ГОСТ 25176-82.

Стенды для измерения углов установки колес и положения осей грузовых транспортных средств серий I-Track, АМ ТС, Truckaligner, Camaligner соответствуют требованиям ТР ТС 004/2011, ТР ТС 010/2011 (сертификат соответствия № ТС RU C-SE.MT20.B.01102, срок действия с 28.04.2015 по 27.04.2018 включительно).

Межповерочный интервал не более 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт, 93, тел. 3349813.

Аттестат аккредитации № BY/112 02.1.0.0025.
