Измерители концентрации кислорода ИК-1
| Номер в ГРСИ РФ: | РБ 03 09 3680 15 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | РУП "БЕЛГАЗТЕХНИКА", г. Минск |
Измерители концентрации кислорода ИК-1 (далее - измерители) предназначены для измерения концентрации кислорода в окружающей атмосфере, в том числе и в загазованной, взрывоопасной среде, с выдачей звуковой и световой сигнализации при уменьшении или увеличении концентрации кислорода относительно установленных значений пороговых уровней.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3680 15 |
| Наименование | Измерители концентрации кислорода ИК-1 |
| Год регистрации | 2015 |
| Номер сертификата | 10140 |
| Дата регистрации | 2015-12-23 |
| Срок действия | 2020-12-23 |
| Получатель сертификата | РУП "БЕЛГАЗТЕХНИКА", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
РУП "БЕЛГАЗТЕХНИКА"
Адрес: ул. Гурского, 30, 220015, г. Минск
Контакты: +375 17 357-65-61 // marketing@belgastehnika.by
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1788-2016 (взамен 1788-2008) (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 3680 15 [2010-12-17]
rb-03-09-3680-15_2010-12-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3680 15 [2016-03-22]
rb-03-09-3680-15_2016-03-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3680 15 [2008-11-04]
rb-03-09-3680-15_2008-11-04.pdf
|
Скачать |
Описание типа
Назначение
Измерители концентрации кислорода ИК-1 (далее - измерители) предназначены для измерения концентрации кислорода в окружающей атмосфере, в том числе и в загазованной, взрывоопасной среде, с выдачей звуковой и световой сигнализации при уменьшении или увеличении концентрации кислорода относительно установленных значений пороговых уровней.
Область применения - предприятия газовой отрасли, химической и нефтехимической промышленности, энергетики, связи и транспорта, коммунального хозяйства, организации, осуществляющие экологический контроль за окружающей средой. Измерители могут применяться в колодцах и коллекторах подземных инженерных сетей и других замкнутых помещениях.
Описание
Принцип работы измерителей основан на регистрации изменения напряжения на выводах чувствительного элемента электрохимического датчика при изменении парциального давления в газовой смеси.
Измерители состоят из электрохимического датчика концентрации кислорода, блока управления и блока питания.
Блок управления представляет собой плату, на которой располагаются устройство отображения информации, органы управления, элементы сигнализации.
На лицевой панели измерителя расположены:
- трехразрядный цифровой индикатор, предназначенный для отображения концентрации кислорода;
- кнопки для включения / выключения прибора и выбора режима работы;
- светодиод красного цвета для световой сигнализации.

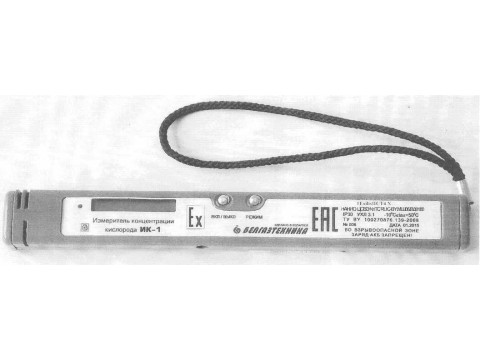

Внешний вид измерителя приведен на рисунке 1.

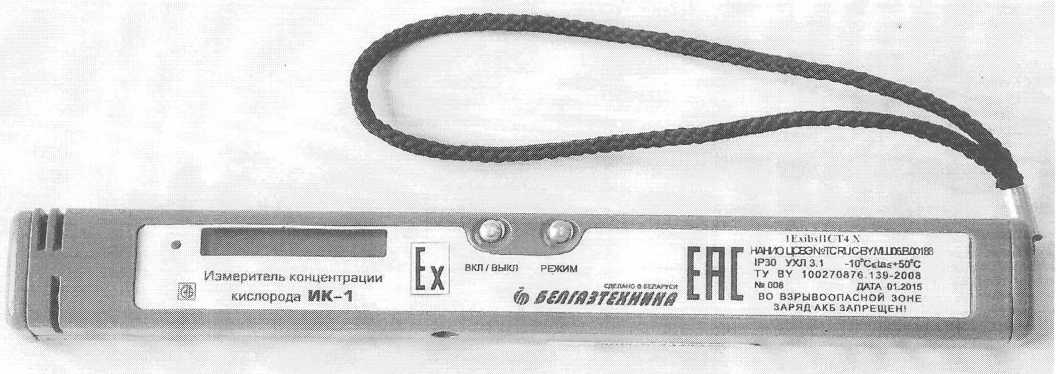

Рисунок 1 - Измеритель концентрации кислорода ИК-1
Схема пломбировки измерителей от несанкционированного доступа с указанием мест для нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики указанны в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики
|
Характеристика |
Значение |
|
Диапазон измерения кислорода в воздухе, объемная доля, % |
от 1 до 30 |
|
Диапазон показаний кислорода в воздухе, объемная доля, % |
от 0 до 99,9 |
|
Пределы допускаемой основной абсолютной погрешности, объемная доля, % |
±1,0 |
|
Пределы дополнительной абсолютной погрешности в диапазоне измерений, вызванной отклонением от нормальных условий, объемная доля, % : - температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C - влажности окружающей среды |
±0,5 ±2,0 |
|
Вариация выходных показаний, объемная доля, %, не более |
0,5 |
|
Предел допускаемого изменения выходных показаний кислорода за 8 часов работы, объемная доля, % |
0,5 |
|
Время установления выходных показаний, мин, не более |
5 |
|
Пределы допускаемой основной абсолютной погрешности срабатывания звуковой сигнализации объемная доля, % |
±0,2 |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 10 до плюс 50 |
|
Верхнее значение относительной влажности окружающей среды при эксплуатации |
98 % при 25 °C |
|
Степень защиты оболочки по ГОСТ 14254 |
IP30 |
|
Средний ток потребления, А, не более |
0,01 |
|
Время непрерывной работы, ч, не менее |
14 |
|
Габаритные размеры, мм, не более |
210x27x22 |
|
Масса, кг, не более |
0,4 |
Измерители имеют исполнение группы N1 по ГОСТ 12997 и прочные к воздействию синусоидальной вибрации частотой от 10 до 55 Гц с амплитудой смещения не более 0,15 мм.
Измерители обеспечивают уровень взрывозащиты группы II, подгруппы С температурного класса Т4 по ГОСТ 30852.0 (МЭК 60079-0).
Показатели электромагнитной совместимости:
Измерители соответствуют требованиям к уровню индустриальных радиопомех по СТБ EN 55022, класс В.
Измерители устойчивы к воздействию электростатических разрядов с критерием качества функционирования класс В по СТБ ГОСТ Р 51522, СТБ IEC 61000-4-2, испытательный уровень 2.
Измерители устойчивы к воздействию радиочастотного электромагнитного поля с критерием качества функционирования А по СТБ IEC 61000-4-3, испытательный уровень 2.
Комплектность
Комплект поставки измерителей указан в таблице 2. Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Измеритель концентрации кислорода ИК-1 |
14-06.2.00.000 |
1 |
|
Источник питания стабилизированный |
KRE-0900500 |
1 |
|
Руководство по эксплуатации |
14-06.2.00.000 РЭ |
1 |
|
Упаковка |
14-06.2.04.000 |
1 |
|
Камера |
14-06.2.07.000 |
1 |
|
Методика поверки |
МРБ МП.1788- 2016 |
1 |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель измерителей способом, обеспечивающим его сохранность в течение всего срока службы, и типографским способом в руководство по эксплуатации измерителей.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100270876.139-2008 Измеритель концентрации кислорода ИК-1. Технические условия;
ГОСТ 12997-84 Изделия ГСП. Общие технические условия;
ГОСТ 15150-69 Машины, приборы и технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP);
ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах;
ТР ТС 020/2011 Электромагнитная совместимость технических сред;
МРБ МП. 1788- 2016 Измеритель концентрации кислорода ИК-1. Методика поверки.
Заключение
Измерители концентрации кислорода ИК-1 соответствуют требованиям ТУ BY 100270876.139-2008 , ГОСТ 12997-84, ГОСТ 15150-69, ГОСТ 14254-96, ТР ТС 012/2011 (сертификат соответствия № ТС RU C-BY.MLU06.B.00188, срок действия по 23.12.2020), ТР ТС 020/2011 (декларация о соответствии № ТС BY/112 11.01. ТР020 003 08014, срок действий по 16.06.2019).
Межповерочный интервал - не более 6 месяцев (для измерителей, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
|
г.Минск, Старовиленский тракт, 93,тел.334-98-13. Аттестат аккредитации № BY/112 02.1.0.0025. |
