3D системы измерительные лазерные Leica
| Номер в ГРСИ РФ: | РБ 03 01 4977 15 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | "Leica Geosystems AG", Швейцария |
3D системы измерительные лазерные Leica модификаций Leica ScanStation СЮ, Leica ScanStation С5, Leica ScanStation 2, ScanStation Р16, ScanStation РЗО, ScanStation Р40 (далее - 3D системы) предназначены для измерения расстояний и трехмерных координат точек поверхностей инженерных объектов и сооружений в пространстве.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4977 15 |
| Наименование | 3D системы измерительные лазерные Leica |
| Год регистрации | 2015 |
| Номер сертификата | 10150 |
| Дата регистрации | 2015-12-23 |
| Срок действия | 2020-12-23 |
| Получатель сертификата | фирма "Leica Geosystems AG", Швейцария (CH) |
Производитель / Заявитель
фирма "Leica Geosystems AG"
Адрес: CH-9435, Heerbrugg
Контакты: +4171727 3131 / +4171 727 46 73
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2278-2012 (извещения №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 01 4977 15 [2013-02-27]
rb-03-01-4977-15_2013-02-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4977 15 [2015-02-16]
rb-03-01-4977-15_2015-02-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4977 15 [2018-02-28]
rb-03-01-4977-15_2018-02-28.pdf
|
Скачать |
Описание типа
Назначение
3D системы измерительные лазерные Leica модификаций Leica ScanStation СЮ, Leica ScanStation С5, Leica ScanStation 2, ScanStation Р16, ScanStation РЗО, ScanStation Р40 (далее - 3D системы) предназначены для измерения расстояний и трехмерных координат точек поверхностей инженерных объектов и сооружений в пространстве.
Область применения - специальные геодезические съемки, инженерногеодезические изыскания, землеустроительные работы, строительно-монтажные и архитектурно- планировочные работы.
Описание
Принцип действия 3D систем состоит в реализации полярного метода измерения точек координат в пространстве.
В корпусе 3D системы размещены: сканер, видеокамера, жесткий диск для хранения данных, блок питания и панель управления. В состав сканера входят лазерный импульсный дальномер, оптико-зеркальная система, электрический привод, датчики углов поворота и электронный управляющий блок. 3D система оборудована встроенным двухосевым компенсатором (для Leica ScanStation С5 опционально), который автоматически вносит поправки на отклонение 3D системы от вертикали и горизонтали. Управление 3D системой осуществляется с помощью встроенной сенсорной панели или подключаемого персонального компьютера. Полученная информация записывается на встроенный накопитель и обрабатывается специальным программным обеспечением Cyclone™SCAN.
Нижняя часть корпуса 3D системы приспособлена для установки на штатив. С помощью крепежной ручки на сканер устанавливается антенна GPS или призма. Встроенный лазерный отвес дополнительно обеспечивает применимость стандартных методик полевых работ для 3D системы.
Реализация 3D системой различных методов выполнения геодезических работ и их комбинаций, таких как функция прокладывания геодезического хода, метод обратной засечки, возможность стандартного использования марок для сшивки данных, а также высокая скорость сканирования , позволяют значительно ускорить проведение измерений. Встроенная автоматически настраиваемая цифровая видеокамера с переменным увеличением предназначена для выбора области сканирования, полученные фотографии могут быть использованы для текстурирования облаков точек. Технология Smart X-Mirror™ переводит зеркало, позиционирующее лазерный луч, в режим наклона или вращения в зависимости от размера области сканирования, а также синхронизирует встроенную видеокамеру высокого разрешения с лазерным лучом, что обеспечивает точное наложение текстуры на данные сканирования.
Место нанесения знака поверки (клейма-наклейки) приведено в Приложении.

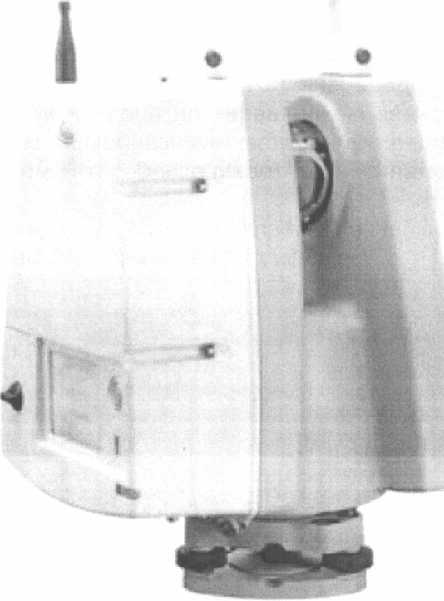

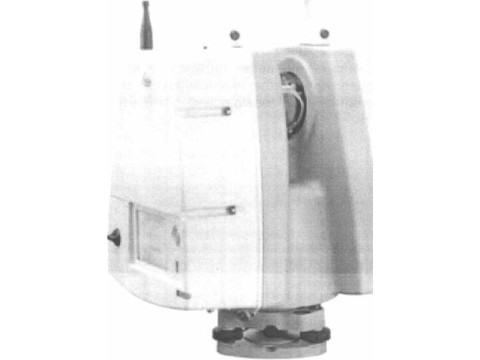

Внешний вид системы приведен на рисунке 1.
Рисунок 1 - Внешний вид 3D системы измерительной лазерной Leica
ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики 3D систем указаны в таблице 1.
Таблица 1
|
Наименование |
Значение для модификации | |
|
Leica ScanStation СЮ, Leica ScanStation С5 |
Leica ScanStation 2 | |
|
1 Диапазон измерений |
от 1 до 50 м | |
|
2 Пределы допускаемого СКО при измерении расстояний |
± 4 мм | |
|
3 Пределы допускаемого СКО при измерении координат |
± 6 мм | |
|
4 Угловое поле сканирования, не менее: - в горизонтальной плоскости - в вертикальной плоскости (от зенита) |
0 - 360° ± 135° | |
|
5 Цвет лазера |
зеленый видимый длиной волны 532 нм | |
|
6 Диапазон показаний: - при коэффициенте отражения 90 % - при коэффициенте отражения 18 % |
от 0,1 до 300 м от 0,1 до 134 м | |
|
7 Диапазон температуры окружающего воздуха при эксплуатации |
от 0 до 40 °C | |
|
8 Диапазон температуры окружающего воздуха при хранении |
от минус 25 до плюс 65 °C | |
|
9 Относительная влажность окружающего воздуха, не более |
95 % без конденсации | |
|
10 Степень защиты оболочки по ГОСТ 14354 (IEC 60529) |
IP54 |
IP52 |
|
11 Источник электропитания |
Аккумуляторы. Внешний блок электропитания сетевой (90-260 В переменного тока) выходным напряжением 15 В постоянного тока. |
Аккумуляторы. Источник электропитания 36 В постоянного или переменного тока. |
|
12 Потребляемая мощность, не более |
50 Вт |
80 Вт |
|
13 Время непрерывной работы, не менее |
3,5 ч (от встроенного аккумулятора) 6 ч (от внешнего аккумулятора) |
6 ч (от внешнего аккумулятора) |
|
14 Габаритные размеры, не более |
238x358x395 мм |
265x370x510 мм |
|
15 Масса, не более |
13 кг |
18,5 кг |
|
16 Класс лазера по IEC 60825-1 |
3 |
R |
|
Наименование характеристики |
Значение | ||
|
Leica ScanSta-tion Р16 |
Leica ScanSta-tion РЗО |
Leica ScanSta-tion Р40 | |
|
Диапазон измерения, м, при коэффициенте отражения: 34 % 18 % 8 % |
0,4-40 |
0,4-120 |
0,4-270 0,4-180 0,4-120 |
|
Предел допускаемой погрешности при измерении расстояний, мм, (при коэффициенте отражения 78%) |
± (1,2+10-10-3 L) (L в м) | ||
|
Предел допускаемой погрешности при измерении координат: - до 40 м; - до 50 м; - до 100 м; |
± 3 мм |
± 3 мм ± 6 мм | |
|
Угловое поле сканирования, не менее - в горизонтальной плоскости - в вертикальной плоскости (от зенита) |
0 - 360° ± 135° | ||
|
Объем памяти встроенного накопителя, ГБ |
256 | ||
|
Источник электропитания |
Аккумуляторы встроенные. Аккумулятор внешний. Блок электропитания сетевой 24 В постоянного тока или (100-240) В переменного тока | ||
|
Продолжительность непрерывной работы, ч, не менее |
5,5 (аккумуляторы встроенные) 7,5 (аккумулятор внешний) | ||
|
Потребляемая мощность, Вт, не более |
95 | ||
|
Класс лазера по IEC 60825-1 |
1 | ||
|
Степень защиты оболочки по ГОСТ 14354 (IEC 60529) |
IP 54 | ||
|
Диапазон рабочих температур, °C |
от минус 20 до плюс 50 | ||
|
Диапазон температуры хранения, °C |
от минус 40 до плюс 70 °C | ||
|
Габаритные размеры (Д х ш х В), мм, не более |
238 х 358 х 395 | ||
|
Масса, кг, не более |
12,25 | ||
Знак утверждения типа
Знак Утверждения типа наносится на Руководство по эксплуатации типографским способом.
Комплектность
Комплект поставки 3D системы:
3D система измерительная лазерная Leica Персональный компьютер (поставляется по заказу)
Аккумуляторы
Зарядное устройство
Блок питания сетевой
Набор соединительных кабелей
Контейнер для транспортировки
Штатив (поставляется по заказу)
Трегер (поставляется по заказу)
Марки визирные (поставляется по заказу)
Программное обеспечение Cyclone™SCAN
Руководство по эксплуатации на русском языке Методика поверки МРБ МП.2278 - 2013, извещение № 2
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Leica Geosystems AG ", Швейцария.
ГОСТ 8.503-84 "Государственная поверочная схема для средств измерений длины в диапазоне 24...75000 м"
МРБ МП.2278 - 2013, извещение № 2. "3D системы измерительные лазерные Leica. Методика поверки".
Заключение
3D системы измерительные лазерные Leica соответствуют технической документации фирмы-изготовителя.
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ,
Аттестат аккредитации № BY/112 02.1.0.0025.
