Измерители артериального давления механические ИАДМ-"Тривес-ПЧЗ-М"
| Номер в ГРСИ РФ: | РБ 03 25 4405 15 |
|---|---|
| Раздел: | Средства измерений медицинского назначения [25] |
| Производитель / заявитель: | ООО "Тривес", г. Санкт-Петербург |
Измерители артериального давления механические ИАДМ-«Тривес-ПЧЗ-М» (далее измерители) предназначены для косвенного измерения артериального давления крови путем измерения избыточного давления воздуха в компрессионной манжете в моменты появления и исчезновения тонов Короткова в артерии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 25 4405 15 |
| Наименование | Измерители артериального давления механические ИАДМ-"Тривес-ПЧЗ-М" |
| Год регистрации | 2015 |
| Номер сертификата | 10173 |
| Дата регистрации | 2015-12-23 |
| Срок действия | 2020-07-30 |
| Получатель сертификата | ООО "Тривес", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "Тривес"
Адрес: 191194, г. С.-Петербург, ул. Чайковского, д.65, пом. 7н
Контакты: тел./факс (812)388-92-09
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по Р 50.2.020-2002. |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (номер реестра - №019, шифр поверительного клейма - СП)(НТК №05-13). |
Поверители
Скачать
|
Описание типа РБ 03 25 4405 15 [2010-10-05]
rb-03-25-4405-15_2010-10-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 25 4405 15 [2013-09-18]
rb-03-25-4405-15_2013-09-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 25 4405 15 [2016-03-24]
rb-03-25-4405-15_2016-03-24.pdf
|
Скачать |
Описание типа
Назначение
Измерители артериального давления механические ИАДМ-«Тривес-ПЧЗ-М» (далее измерители) предназначены для косвенного измерения артериального давления крови путем измерения избыточного давления воздуха в компрессионной манжете в моменты появления и исчезновения тонов Короткова в артерии.
Описание
В измерителях артериального давления механических ИАДМ-«Тривес-ПЧЗ-М» реализуется аускультативный метод измерения артериального давления (метод Короткова), основанный на анализе характерных звуков, так называемых тонов Короткова, которые прослушиваются фонендоскопом при плавном снижении давления в манжете, расположенной на плече пациента.
Измерители артериального давления механические ИАДМ-«Тривес-ПЧЗ-М» могут поставляться в различных исполнениях в зависимости от модификаций комплектующих изделий, входящих в его состав. Модификации манометров, входящих в комплект поставки измерителя, отличаются диаметром и материалом корпуса. В манометрах ММЗ-«Тривес-ПЧЗ-М» пневматический нагнетатель установлен непосредственно на штуцере манометра.

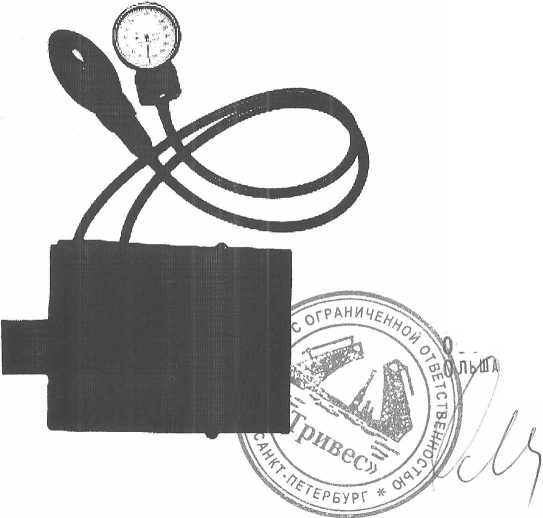

Фотография общего вида измерителя артериального давления
КОПИЯ ВЕРНА
ДИРЕКТОР
ОО ’ТРИВ ЕС» 1НГЕР В Т.
Технические характеристики
Диапазон измерений давления, мм рт.ст., (кПа) Пределы допускаемой абсолютной погрешности при измерении избыточного давления в воздуха в компрессионной манжете, мм рт.ст., (кПа) Скорость снижения давления в манжете, мм рт.ст./с
от 20 до 300 (от 2,67 до 40)
±3 (±0,4) от 2 до 5
|
Лист 2 Всего листов 3 | |
|
(кПа/с) |
(от 0,27 до 0,67) |
|
Цена деления шкалы манометра измерителя: - для шкалы, отградуированной в кПа, кПа |
0,2 |
|
■ для шкалы, отградуированной в мм рт.ст., мм рт.ст. |
2 |
|
Вариация* показаний (погрешность гистерезиса), мм рт.ст. (кПа) не более |
4 (0,53) |
|
*- только для экспортируемых манометров по дополнительному требованию заказчика Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10°С, % от в.п.и. |
±0,6 |
|
Предельная допустимая перегрузка манометров избыточным давлением, % от верхнего предела измерений |
25 |
|
Габаритные размеры в футляре, мм, не более: - длина |
225 |
|
- ширина |
150 |
|
- высота |
100 |
|
Масса измерителя в полном комплекте, кг, не более |
0,8 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °C |
от 5 до 40 |
|
- относительная влажность воздуха, % |
от 20 до 85 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта измерителя. На шкалу или на корпус манометра измерителя знак наносится методом наклейки или любым другим способом.
Комплектность
В комплект поставки входят:
Манометр один из исполнений: 1 шт.
- ММ1-С-«Тривес-ПЧЗ-М»;
- ММ1-П-«Тривес-ПЧЗ-М»;
- ММ2-«Тривес-ПЧЗ-М»;
- ММЗ-«Тривес-ПЧЗ-М»;
Нагнетатель пневматический один из модификаций:
■ НП1-«Тривес-ПЧЗ-М»;
- НП2-«Тривес-ПЧЗ-М»;
- НПЗ-«Тривес-ПЧЗ-М»;
Манжета компрессионная - тип и количество определяется исполнением измерителя.
Пневмокамера - тип и количество определяется исполнением измерителя.

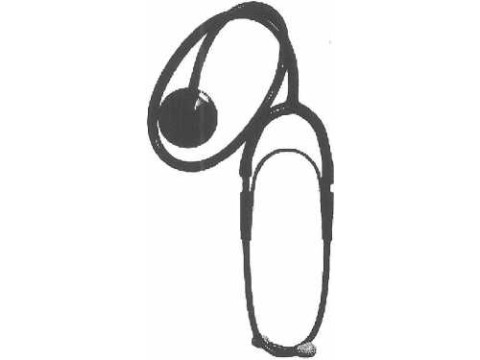

Фонендоскоп 1 шт.
один из модификаций:
ФСК1-«Тривес-ПЧЗ-М»,
ФСК2-«Тривес-ПЧЗ-М»,
ФСКЗ-«Тривес-ПЧЗ-М»,
ФСК4-«Тривес-ПЧЗ-М».
Штуцер «Тривес-ПЧЗ-М» 2 шт.
Трубка поливинилхлоридная техническая
4x1,5L = 500±10 мм 2 шт.
Футляр 1 шт.
Паспорт 1 экз.
Поверка
осуществляется по Р 50.2.020-2002 «Сфигмоманометры неинвазивные механические.
Методика поверки».
Сведения о методах измерений
Приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».
2. ГОСТ 31515.1-2012 «Сфигмоманометры (измерители артериального давления) неинвазивные». Часть 1. Общие требования.
3. ГОСТ 31515.2-2012 «Сфигмоманометры (измерители артериального давления) неинвазивные»Часть 2. Дополнительные требования к механическим сфигмоманометрам.
