Машины для испытания материалов на сжатие и изгиб серии С

Назначение

Машины для испытания материалов на сжатие и изгиб серии С (в дальнейшем - машины) предназначены для создания и измерения усилий при статических испытаниях строительных материалов на сжатие (модификации С025, С041, С056, С071, С086) и изгиб (модификация С091).

Область применения - лаборатории испытаний механических свойств строительных материалов заводов железобетонных конструкций, комбинатов строительных материалов, а также научно-исследовательских институтов.

Описание

Принцип действия машин основан на преобразовании давления в гидроцилиндре, пропорционального измеряемой силе, в электрический сигнал с последующей его обработкой.

Конструктивно машины представляют собой электронно-механическую систему, состоящую из трёх основных элементов: рамы или, в опциональном исполнении, двух рам с нагружающим устройством, насосной станции и консоли управления.

Машины модификаций С025, С041, С056, С071, С086 сконструированы на базе рам из двух металлических оснований, стянутых между собой четырьмя колоннами, к верхнему из которых шарнирно крепиться прижимная плита, а к нижнему - устройство нагружения. Модификация С091 оснащена рамой открытого типа, в которой устройство нагружения располагается в верхней части, а основание рамы верхний пуансон служат для крепления изгибающих роллеров. Нагружающее устройство с плунжерным гидроцилиндром обеспечивает индикацию положения поршня, задание усилия за счет установления в полости требуемого давления и передачу на систему управления сигнала датчика о его текущем значении.

Насосная станция представляет собой агрегатированный на базе многоклапанного электрического насоса узел, смонтированный на верхнем основании емкости с рабочей жидкостью, включающий в себя средства коммутации гидравлических трактов и электрических цепей с гидроцилиндром и управляющим устройством.

Система управления может быть реализована на базе одного из двух блоков управления, служащих для сбора, отображения, обработки, хранения, передачи и печати данных и документов, а также управления процессом испытаний. Для полуавтоматического управления предназначены блоки Digitec C108N и Cyber-Plus Evolution C109N, для полного автоматического управления -серво-управляющие системы Digitec C108N / Autotec C098N и Cyber-Plus Evolution C109N / ServoPlus Evolution Cl04N.

Блок управления Digitec C108N имеет два аналогово-цифровых канала для подключения к двум различным рамам с возможностью контроля скорости нагружения и автоматическим алгоритмом линейного преобразования усилия. Встроенный дисплей управляется с помощью пяти многофункциональных клавиш и производит отображение данных параметров испытания, а также функциональных                                                                           иконок.

Блок управления Cyber-Plus Evolution C109N имеет восемь аналогово-цифровых каналов для подключения датчиков, преобразователей и испытательных рам. Cyber-Plus Evolution функционально аналогичен стандартному ПК с операционной системой Windows, имеет сенсорный графический экран, позволяющий устанавливать параметры и контролировать ход испытаний, проводить анализ данных и построение графиков. Блок управления имеет возможность прямого подключения к локальной сети и интернету для удаленной техподдержки, простой пользовательский интерфейс и пять многофункциональных клавиш управления (возможно прямое подключение компьютерной клавиатуры и мыши), встроенный графический принтер, два USB-порта и слот для SD-карты.

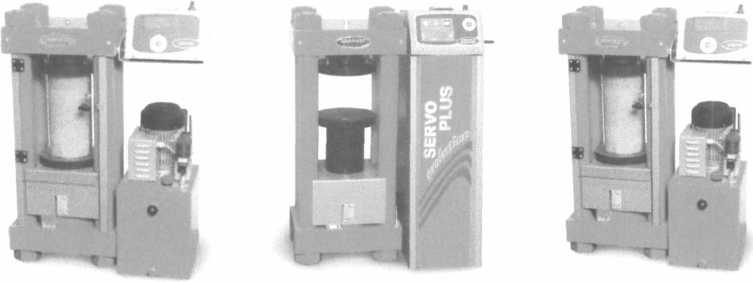

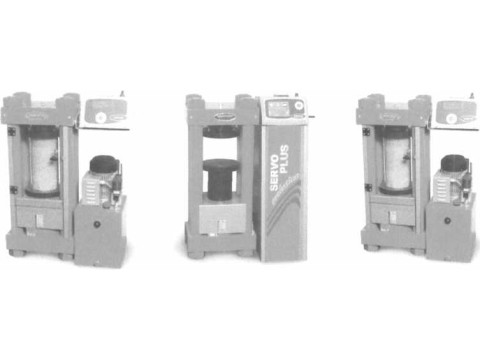

Внешний вид модификаций машин для испытания материалов на сжатие и изгиб серии С и их основные исполнения представлен на рисунках 1 ... 12

Рис. 2 Исполнение

C025/Servo-Plus Evolution

Рис. 4 Исполнение

041/Cyber-Plus Evolution

Рис. 1 Исполнение C025/Digitec

C056/Digitec

Рис. 6 Исполнение

C056/Cyber-Plus Evolution

Рис. 9 Исполнение

C086/Cyber-Plus Evolution

Рис. 10 Исполнение

C086/Servo-Plus Evolution

Рис. 3 Исполнение C041/Digitec

Рис. 8 Исполнение

C071/Servo -Plus Evolution

Рис. 12 Исполнение

С091/Servo-Plus Evolution

Рис. 11 Исполнение

C091/Digitec

Модификации машин и их исполнения идентифицируются заводским номером на маркировочной табличке на торце верхнего основания рамы, который несет в себе следующую информацию:

COXXPNYYY/AE/ZZZZ

Код модификации -------=1               । порядковый номер в серии изготовителя

Конфигурация комплектности ----- I— код года выпуска (порядковые номера букв

дополнительными устройствамилатинского алфавита)

*' - условный код по базам данных завода-изготовителя

Пломбировка машин от несанкционированного доступа производится путем оттиска стального клейма в чашке винтов, фиксирующих крепление задней стенки к корпусу блока управления, местом расположения клейм-наклеек является верхний правый угол лицевой панели блока.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики машин для испытания материалов на сжатие и изгиб серии С приведены в табл. 1

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на корпус блоков управления машин для испытания материалов на сжатие и изгиб серии С несмываемой краской и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Нормативные документы

Техническая документация фирмы «MATEST S.p.A. Unipersonale», Италия.

СТБ 8034 - 2011 «Машины для испытания материалов на растяжение, сжатие и изгиб.

Методика поверки».

Заключение

Тип «Машины для испытания материалов на сжатие и изгиб серии С» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации.

Машины для испытания материалов на сжатие и изгиб серии С соответствуют технической документации фирмы «MATEST S.p.A. Unipersonale», Италия.

Межповерочный интервал - не более 12 месяцев.

Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»

пр. Космонавтов, 56, 230003, г. Гродно,

факс (0152) 64 31 29, тел. (0152) 75 59 78,

эл. почта csms grodno@tut.by,

аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
