Спектрофотометры моделей ПЭ-5300ВИ, ПЭ-5400ВИ, ПЭ-5300УФ, ПЭ-5400УФ

Назначение

Спектрофотометры моделей ПЭ-53ООВИ, ПЭ-5400ВИ, ПЭ-5300УФ, ПЭ-5400УФ предназначены для измерения коэффициента пропускания и оптической плотности биологических жидкостей с целые определения содержания растворенных в них компонентов, а также для измерения коэффициента пропускания и оптической плотности твердых и жидких проб различного происхождения.

Описание

•

Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект к интенсивности излучения, падающего на исследуемый объект.

Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе.

Для разложения излучения в спектр в приборах используется монохроматор с дифракционной решеткой. Оптическая схема - однолучевая. В качестве источников излучения используются галогенная лампа (для моделей ПЭ-5300ВИ, ПЭ-5400ВИ), галогенная и дейтериевая лампы (для моделей ПЭ-53ООУФ, ПЭ-5400УФ), а в качестве приемника - кремниевый фотодиод. Модели П9-5300ВИ и ПЭ-53ООУФ управляются с помощью клавиатуры и барабана для смены длин волн. Модели ПЭ-5400ВИ и ПЭ-5400УФ управлякТгся с помощью клавиатуры. Возможно подключение спектрофотометров по интерфейсу USB к персональному компьютеру для управления и отображения результатов с помощью программного обеспечения, устанавливаемого на ПК. Все модели оснащены ЖК-дисплеем, на который выводится результат измерения коэффициента пропускания (или оптической плотности), ряд служебных параметров и рабочая длина волны (модели ПЭ-5400ВИ и ПЭ-5400УФ). Спектрофотометры имеют кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 100 мм. Внешний вид спектрофотометров показан на рисунках 1 и 2.

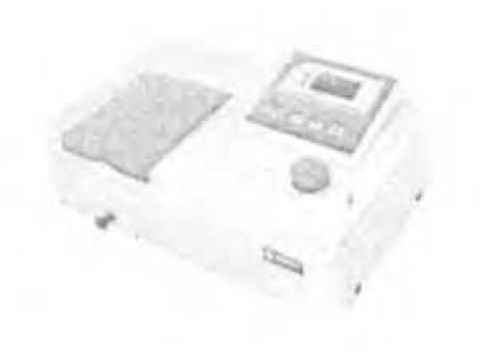

Рис.1. Спектрофотометры ПЭ-53ООВИ и ПЭ5300УФ.

Рис2. Спектрофотометры ПЭ-5400ВИ и ПЭ5400УФ

Программное обеспечение

Спектрофотометры оснащены встроенным ПО, предназначенным для-управления работой прибора и процессом измерений, хранения и отображения полученных данных, а также для передачи команд и данных между прибором и внешним ПК по интерфейсу USB. В модели ПЭ-5300ВИ и ПЭ-5300УФ установлено ПО версии 1.35, идентификационные данные которого приведены в таблице Ц а в модели ПЭ-5400ВИ и ПЭ54УФ установлено ПО версии 3.14.5, идентификационные данные которого приведены в таблице 2.

Таблица I

Таблица 2

Всё встроенное ПО является метрологически значимым и выполняет следующие функции:

• выполнение самодиагностики прибора;

• управление прибором;

• установку режимов работы прибора;

• получение градуировочной кривой;

• расчет концентраций;

• обработку и хранение результатов измерений;

• передачу данных в ПК по интерфейсу USB;

• приём команд от ПК по интерфейсу USB и их выполнение.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

В комплект поставки спектрофотометров включено автономное программное обеспечение для внешнего персонального компьютера: программа количественного анализа QA5300 и программа кинетического анализа Kin5300 для моделей ПЭ-5300ВИ и ПЭ-5300УФ и программа количественного анализа QA5400 и программа кинетического анализа Kin5400 для моделей ПЭ-5400ВИ и ПЭ-5400УФ, а также программа XL5x00 для вывода результата измерения в ячейку книги Microsoft Excel™ для всех моделей. Идентификационные данные ПО приведены в Таблицах 3-7.

Для моделей ПЭ-5400ВИ и ПЭ-5400УФ по отдельному заказу поставляется программа для сканирования по длине волны SC5400. Её идентификационные данные приведены в Таблице 8.

Лист № 3

Всего листов 6

Таблица 3

Таблица 5

Таблица 7

Таблица 8

Всё автономное ПО за исключением программы XL5x00 является метрологически значимым и выполняет следующие общие функции:

• приём данных от прибора по интерфейсу USB;'4'

• передачу команд в прибор по, интерфейсу USB;

• управление прибором’;

• измерение оптической плотности и пропускания;

• обработку и хранение результатов измерений;

• печать протоколов измерений;

• экспорт результатов измерений в файл формата Microsoft Excel™.

Кроме того, программы QA5300 и QA5400 обеспечивают:

• создание градуировок по нескольким зависимостям с использованием метода наименьших квадратов;

• автоматическое вычисление концентраций по созданным градуировкам;

• расчёт статистических параметров выполненных измерений.

Программы Kin5300 и Kin5400 обеспечивают автоматическое выполнение измерений пропускания и оптической плотности с периодом от 0,5 до 3600 секунд длительностью до 20000000 секунд.

Программа SC5400 обеспечивает:

• снятие спектра образца по длине волны с шагом от 0,1 нм до 10 нм на любом отрезке спектрального диапазона прибора;

• автоматическое нахождение и нумерацию пиков снятого спектра.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р50.2.077-2014.

Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.

f

Комплектность

Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект включает:

спектрофотометр;

сетевой шнур;

кабель USB-А - USB-B для подключения к ПК;

держатель кювет;

чехол пылезащитный;

руководство по эксплуатации;

методику поверки МП-242-1033 -2010;

Поверка

осуществляется по методике поверки МП 242-1033 -2010. Спектрофотометры моделей ПЭ-5300ВИ, ПЭ-5400ВИ, ПЭ-5300УФ, ПЭ-5400УФ», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 05.06.2010 г.

Основные средства поверки: комплект светофильтров КС-105.

Сведения о методах измерений

приведены в Руководство по эксплуатации на каждую из моделей спектрофотометра:

• Спектрофотометр ПЭ-5300ВИ - БКРЕ.941412.001РЭ;

• Спектрофотометр ПЭ-5400ВИ - БКРЕ.941412.001-01РЭ;

• Спектрофотометр ПЭ-5300УФ - БКРЕ.941412.001 -02РЭ;

• Спектрофотометр ПЭ-5400УФ - БКРЕ.941412.001-03РЭ;

Нормативные документы

1 ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2-50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2-20,0 мкм».

2 Технические условия ТУ 9443-001-5627822-2009.
