Спектрофотометры Photon RT

Назначение

Спектрофотометры PHOTON RT предназначены для измерения и регистрации коэффициента пропускания, отражения, оптической плотности плоских оптических деталей и покрытий на них в поляризованном и не поляризованном свете в области спектра от 185 до 5200 нм с выводом результатов измерения с помощью USB-порта и/или порта RS232 на компьютер.

Область применения - области промышленности, в которых используются фотометрические методы исследований тонких пленок (оптическое приборостроение и пр.).

Описание

Спектрофотометры разработаны на основе монохроматора по схеме Черни-Тернера.

Оптическая схема спектрофотометра состоит из источника излучения, фильтрового колеса, входной щели, монохроматора, выходной щели, узла встроенных поляризаторов и модулятора, разделяющего световой поток на два независимых канала - опорный и измерительный. В измерительном канале расположен предметный столик, который вместе с фотоприемниками измерительного канала может вращаться перпендикулярно оси луча для выполнения измерений пропускания и отражения под различными углами падающего излучения.

Спектрофотометры PHOTON RT в зависимости от спектрального диапазона измерения изготавливаются следующих исполнений: PHOTON RT, исполнение 1,2, 3, 4, 5 и 6.

Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

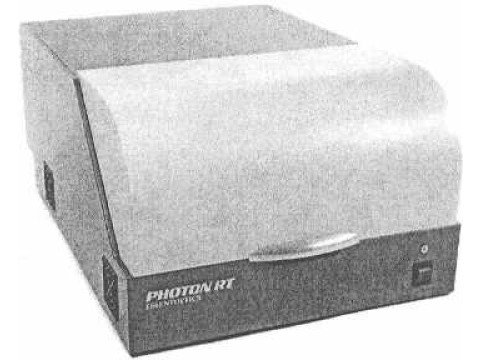

Внешний вид спектрофотометров PHOTON RT представлен на рисунке 1.

Рисунок 1- Внешний вид спектрофотометра PHOTON RT

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблице 1.

Таблица 1.

Пределы допустимой абсолютной погрешности спектрофотометра при измерении коэффициента пропускания ДрТ ± 0,5 %.

Предел допускаемого ОСКО случайной составляющей погрешности спектрофотометра при измерении коэффициента пропускания ор [ДрТ] 2,0 %.

Пределы допускаемой абсолютной погрешности шкалы длин волн спектрофотометра ДрЛ ±1,0 нм.

Предел допускаемого СКО случайной составляющей погрешности спектрофотометра при установке длины волны ор [ДрЛ] 0,24 нм

Дрейф показаний спектрофотометра за 1 ч непрерывной работы (в диапазоне спектра от 400 нм до 980 нм) при измерении коэффициента пропускания, не более ±0,1 %.

Спектрофотометры рассчитаны на эксплуатацию в лабораторных помещениях с климатическими условиями:

температура окружающего воздуха - 22±3 °C;

относительная влажность окружающего воздуха - не более 80 % при температуре + 25 °C;

атмосферное давление - от 84 кПа до 106,7 кПа (от 630 до 800 мм рт.ст.).

Электрическое питание спектрофотометров осуществляется от однофазной трехпроводной с нулевым проводом сети переменного тока напряжением 230±23 В и частотой (50±0,5) Гц.

По эксплуатационной законченности спектрофотометры относятся к изделиям третьего порядка по ГОСТ 12997.

По устойчивости и прочности к воздействию атмосферного давления спектрофотометры соответствуют группе исполнения Р1 по ГОСТ 12997.

По способу защиты от поражения электрическим током спектрофотометры относятся к классу защиты 1 по ГОСТ 12.2.091.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и спектрофотометр.

Комплектность

Комплект поставки спектрофотометров должен соответствовать перечню,

указанному в таблице 2. Таблица 2

[Государственный рессто! I п^ад2Т8 измеРений уРеспублики Беларусь / \Для документов/

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Технические условия ТУ BY 191206716.001-2015;

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;

ГОСТ 12.2.091 - 2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования;

МРБ МП. 2627-2016 Методика поверки. Спектрофотометр PHOTON RT.

Заключение

Спектрофотометры PHOTON RT соответствуют требованиям ТУ BY 191206716.001-2015, ГОСТ 15150 -69, ГОСТ 12.2.091 - 2012.

Спектрофотометры PHOTON RT соответствуют требованиям технических регламентов таможенного союза:

ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (регистрационный № декларации о соответствии ТС BY/112 11.01. ТР004 003 15429 от 25.01.2016).

Межповерочный интервал не более 12 месяцев (для спектрофотометров PHOTON RT предназначенных для применения либо применяемых в сфере законодательной метрологии).
