Спектрофотометры PV 1251

Назначение

Спектрофотометры PV 1251 (в дальнейшем - спектрофотометры) предназначены для измерения оптической плотности и коэффициентов пропускания в жидких и твердых образцах в ближней ультрафиолетовой, видимой и ближней инфракрасной областях спектра (325 - 999 нм) с выводом результатов измерения на встроенный индикатор и компьютер класса IBM PC.

Возможные области применения спектрофотометров - экология, биотехнология, химия, биохимия, фармакология, токсикология и другие области, использующие фотометрические методы исследования.

В медицине спектрофотометры могут быть использованы в лечебных и научно-исследовательских учреждениях системы здравоохранения в клинико-диагностических лабораториях для проведения биохимических исследований.

Описание

Спектрофотометры PV 1251, в зависимости от нормируемых параметров, могут иметь следующие исполнения: PV 1251А, PV 1251В, PV 1251С.

Спектрофотометр PV 1251А в отличии от спектрофотометра PV 1251В имеет меньший предел допускаемой абсолютной погрешности при измерении оптической плотности.

Спектрофотометр PV 1251В имеет нетермостатируемое кюветное отделение, позволяющее устанавливать пластиковые или стеклянные кюветы с длиной оптического пути от 10 до 50 мм (с наружными размерами до 12,5 х 52,5 х 45 мм).

Спектрофотометр PV 1251С имеет термостатируемое кюветное отделение, позволяющее устанавливать стандартные пластиковые или стеклянные кюветы с длиной оптического пути 10 мм (с наружными размерами 12,5 х 12,5 х 45

мм)

Государственный реестр! I средств измерений / \ Республики Беларусь /

\Для документов/

Л

Спектрофотометры являются компактными универсальными одноканальными спектрофотометрами с двойным монохроматором с рабочим спектральным диапазоном от 325 до 999 нм.

В основу работы спектрофотометра положен принцип измерения на установленной длине волны отношения светового потока I, прошедшего через исследуемый образец, к световому потоку 10 в отсутствие исследуемого образца. Величина Т = 1/1о является коэффициентом пропускания исследуемого образца. Величина А = lg (1/Т) называется оптической плотностью исследуемого образца (выражается в логарифмических единицах измерения бел (Б).

Конструктивно спектрофотометр выполнен в настольном варианте в виде моноблока.

На наклонной панели кожуха спектрофотометра расположено табло, на котором отображаются результаты измерений, а также режимы работы спектрофотометра. Под табло расположена клавиатура, с помощью которой производится управление режимами работы спектрофотометра, ввод численных значений и требуемых команд.

Спектрофотометры обеспечивают выполнение следующих функций:

- измерение поглощения и пропускания исследуемой пробы (образца) на фиксированных длинах волн;

- измерение и регистрацию спектров поглощения и пропускания исследуемой пробы (образца);

- определение концентрации вещества (активности) фермента в исследуемой пробе (образце).

Спектрофотометры могут эксплуатироваться совместно с персональным компьютером класса IBM PC, имеющим последовательный интерфейс «RS 232» и оснащенным специализированным программным обеспечением.

Внешний вид спектрофотометра приведен на рисунке 1.

Место нанесения знака поверки приведено в приложении А настоящего описания типа.

Государственной рееетр

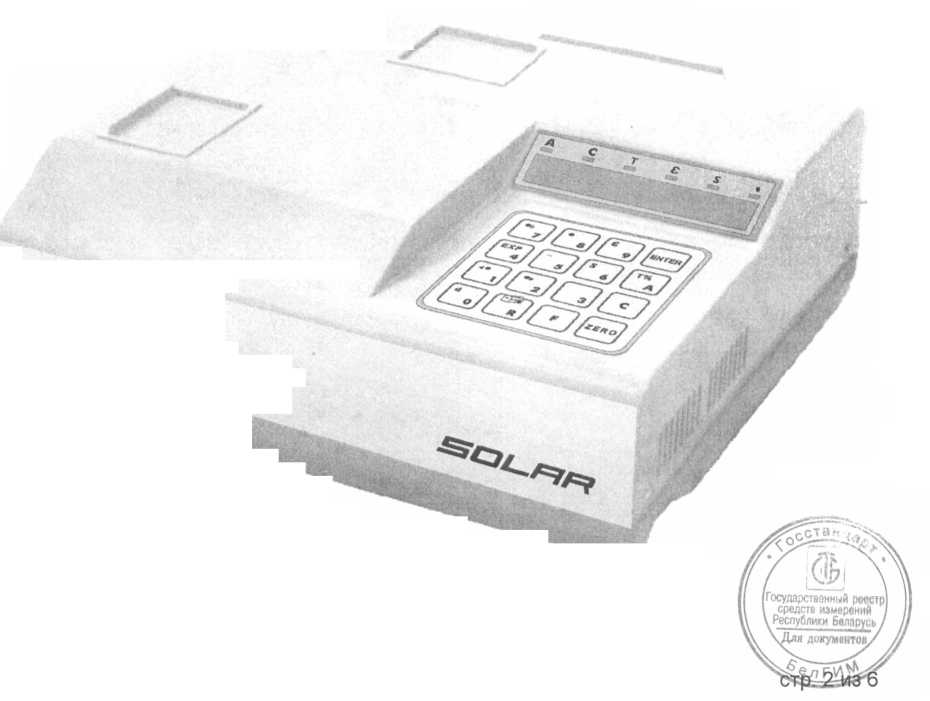

Рисунок 1 - Внешний вид спектрофотометра

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Рабочий спектральный диапазон - от 325 до 999 нм.

2 Тип монохроматора - двойной со сложением дисперсии.

3 Эффективное относительное отверстие монохроматора - не менее 1 : 3,5.

4 Обратная линейная дисперсия (средняя) - не более 4,5 нм/мм.

5 Спектральная ширина щелей - не более 5 нм.

6 Относительный уровень мешающего излучения на длине волны 340 нм - не более 0,06 %.

7 Пределы допускаемой абсолютной погрешности установки заданной длины волны составляют ± 2 нм.

8 Предел допускаемой вариации установки заданной длины волны составляет

2 нм.

9 Время установки заданной длины волны - не более 10 с.

10 Диапазон измерений коэффициента пропускания Т- от 0,1 до 100,0% с номинальной ступенью квантования 0,1 %.

11 Диапазон измерений оптической плотности А - от минус 0,301 до 3,000 Б с номинальной ступенью квантования 0,001 Б.

12 Пределы допускаемой абсолютной погрешности спектрофотометров при измерении оптической плотности А составляют, Б:

для исполнения PV 1251 А:

±0,010

при

для исполнений PV 1251В, PV 1251 С:

-0,301 < А < 0,300;

±0,015

при

-0,301 <А< 0,300;

для исполнений PV 1251 A, PV 1251В, PV 1251С:

± 0,020

± 0,060

±0,150

при при при

0,300 <А< 1,000;

1,000 < А < 2,000;

2,000 < А < 3,000.

13 Пределы допускаемого среднего квадратического отклонения случайной составляющей погрешности при измерении оптической плотности А составляют, Б:

0,004

0,010

0,030

0,070

при при при при

-0,301 <А< 0,300;

0,300 <А< 1,000;

1,000 < А < 2,000;

2,000 < А < 3,000.

14 Дрейф нуля - не более ± 0,002 Б за 1 ч непрерывной работы.

15 Время установления рабочего режима с момента включения спектрофотометров в сеть - не более 30 минут.

16 Время одного измерения - не более 5 с.

17 Время непрерывной работы - не менее 8 ч.

18 Температура термостатируемого кюветного отделения спектрофотометра PV 1251С в рабочих условиях эксплуатации составляет (37 ± 0,5) °C.

19 Питание спектрофотометров осуществляется от сети переменного тока напряжением (230 ± 22) В и частотой (50 ± 1) Гц.

20 Рабочие условия эксплуатации при температуре окружающего воздуха от 10 до 32 °C.

21 Потребляемая мощность - не более 110 В*А.

22 Габаритные размеры спектрофотометров - не более 325 х 295 х 115 мм.

23 Масса спектрофотометров - не более 8,5 кг.

24 Степень защиты оболочки спектрофотометров - IP20 по ГОСТ 14£54^р5>~^

Знак утверждения типа

Знак Утверждения типа наносится методом гравирования или сеткографии на передней панели спектрофотометра и типографским способом на титульные листы эксплуатационной документации.

Комплектность

В комплект поставки спектрофотометра должны входить изделия и документация, указанные в таблице 1.

Таблица 1_________________________________________________________________

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 20790-93 «Приборы, аппараты и оборудование медицинские. Общие технические условия».

Технические условия ТУ РБ 14515311.002-94 «Спектрофотометры PV 1251».

МП. МН 06-2004 «Спектрофотометры PV 1251. Методика поверки».

Заключение

Спектрофотометры PV 1251 соответствуют ТУ РБ 14515311.002-94, требованиям ГОСТ 20790-93.

Спектрофотометры соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии ТС BY/112 11.01.ТР020 003 05687 от 12.05.2014).

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
