Спектрофотометры серии DR
| Номер в ГРСИ РФ: | РБ 03 11 4659 18 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрофотометры |
| Производитель / заявитель: | "Hach Lange GmbH", Германия |
Спектрофотометры серии DR: DR 1900, DR 2800, DR 3900, DR 5000, DR 6000 (далее - спектрофотометры) предназначены для измерения оптической плотности и спектральных коэффициентов направленного пропускания жидких проб различного происхождения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 4659 18 |
| Наименование | Спектрофотометры серии DR |
| Год регистрации | 2018 |
| Номер сертификата | 11775 |
| Дата регистрации | 2018-05-31 |
| Срок действия | 2023-05-31 |
| Получатель сертификата | фирма "Hach Lange GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Hach Lange GmbH"
Адрес: Konigsweg 10 D-14163, Berlin
Контакты: +49 (30) 809860
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2153-2018. |
Поверители
Скачать
|
Описание типа РБ 03 11 4659 18 [2018-07-20]
rb-03-11-4659-18_2018-07-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 4659 18 [2011-07-12]
rb-03-11-4659-18_2011-07-12.pdf
|
Скачать |
Описание типа
Назначение
Спектрофотометры серии DR: DR 1900, DR 2800, DR 3900, DR 5000, DR 6000 (далее - спектрофотометры) предназначены для измерения оптической плотности и спектральных коэффициентов направленного пропускания жидких проб различного происхождения.
Область применения - производственные, исследовательские, учебные лаборатории, экспресс-лаборатории, портативные (переносные и передвижные) лаборатории в энергетической, химической, пищевой промышленности, медицине, фармакологии, мониторинге окружающей среды и водных ресурсов.
Описание
В основу работы спектрофотометра положен принцип измерения на установленной длине волны отношения светового потока, прошедшего через исследуемый образец, к световому потоку в отсутствие исследуемого образца.
Конструктивно спектрофотометры модификаций DR 2800, DR 3900, DR 5000, DR 6000 выполнены в настольном варианте в виде моноблока.
Спектрофотометры модификации DR 1900 являются переносным приборами для работы как в лабораторных так и в полевых условиях.
Оптическая схема приборов выполнена по однолучевой схеме. Для разложения излучения в спектр используется монохроматор с дифракционной решеткой. В качестве фотоприемников в спектрофотометрах установлен кремниевый фотодиод.
Спектрофотометры имеют одно кюветное отделение с возможностью использования адаптеров для различных типов измерительных кювет.
Программное обеспечение, установленное в микропроцессоре спектрофотометров, предназначено для управления работой приборов, процессов измерения, а также для обработки и хранения результатов полученных данных.
Внешний вид спектрофотометров приведен на рисунках 1,2, 3.
Место нанесения знака поверки приведено в приложении А настоящего описания типа.

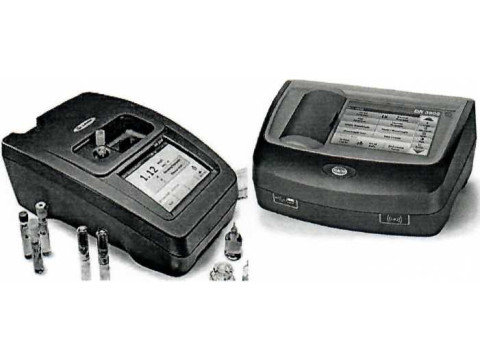

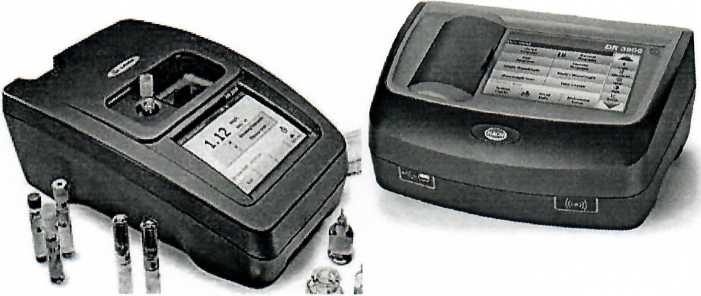

Рисунок 1. Внешний вид спектрофотометров DR 2800, DR 3900
Рисунок 5. Внешний вид спектрофотометров DR 1900

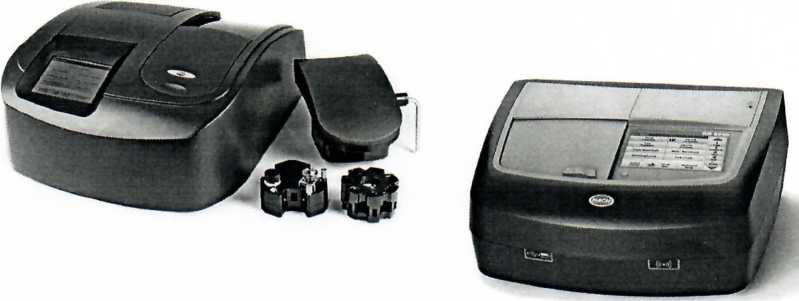

Рисунок 3. Внешний вид спектрофотометров DR 5000, DR 6000
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрофотометров приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | |||
|
DR 5000/ DR 6000 |
DR 3900 |
DR 2800 |
DR 1900 | |
|
Диапазон длин волн, нм |
от 190 до 1100 |
от 320 до 1100 |
от 340 до 900 |
от 340 до 800 |
|
Пределы допускаемой абсолютной погрешности установки длины волны, нм |
±1 (в диапазоне длин волн от 200 до 900 нм) |
±2 (в диапазоне длин волн от 340 до 900 нм) |
±2 |
±3 |
|
Воспроизводимость длины волны, нм, не более |
0,1 | |||
|
Диапазон измерений оптической плотности , Б |
От 0 до 2 | |||
|
Пределы допускаемой абсолютной погрешности при измерении оптической плотности в диапазоне (0 - 0,5)Б, Б |
±0,01 |
±0,02 |
±0,03 | |
|
Пределы допускаемой относительной погрешности при измерении оптической плотности в диапазоне (0,5 - 2,0) Б, % |
±2 |
±3 |
±5 | |
|
Габаритные размеры, мм, не более |
450x500x200/ 460x500x215 |
255x350x151 |
330x220x135 |
178x261x98 |
|
Масса, кг, не более |
15,5/11 |
4,2 |
4,2 |
1,5 |
|
Диапазон температур эксплуатации при относительной влажности не более 80 %, °C |
от 10 до 40 | |||
|
Диапазон температур хранения при относительной влажности не более 80 %, °C |
от минус 20 до плюс 50 | |||
|
Степень защиты оболочки по ГОСТ 14254 |
IP31 |
IP40 |
IP41 IP42 (с защитным кожухом) |
IP67 |
|
| Номер версии ПО, не ниже |
1.08/1.01 |
1.00 |
1.07 |
1.02 |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию спектрофотометра.
Комплектность
Комплект поставки определяется заказом в соответствии с технической документацией изготовителя.
Основной комплект включает:
- спектрофотометр;
- руководство по эксплуатации;
- методика поверки МРБ МП.2153-2018 (взамен МРБ МП.21
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Hach Lange GmbH", Германия.
Методика поверки МРБ МП. 2153-2018. «Спектрофотометры серии DR» (взамен МРБ МП.2153-2011).
Заключение
Спектрофотометры серии DR соответствуют технической документации фирмы "Hach Lange GmbH", Германия.
Спектрофотометры серии DR соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии ЕАЭС N RU Д-ОЕ.АУ04.В.68424 от 26.04.2018).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/ 112 02.1.0.0025
