Спектрофотометры ультрафиолетового, видимого и инфракрасного диапазона серии CARY
| Номер в ГРСИ РФ: | РБ 03 11 2671 17 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрофотометры |
| Производитель / заявитель: | «Agilent Technologies», США |
Спектрофотометры ультрафиолетового, видимого и инфракрасного диапазона серии Сагу (далее - спектрофотометры) предназначены для измерения оптической плотности, коэффициентов пропускания и определения концентрации органических и неорганических веществ фотометрическим методом в твердых и жидких образцах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 2671 17 |
| Наименование | Спектрофотометры ультрафиолетового, видимого и инфракрасного диапазона серии CARY |
| Год регистрации | 2017 |
| Номер сертификата | 10951 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | компания "Agilent Technologies", Австралия (AU), Малайзия (MY) |
Производитель / Заявитель
компания "Agilent Technologies"
Адрес: 679 Springvale Road Murlgrave, Victoria 3170
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1502-2013. |
Поверители
Скачать
|
Описание типа РБ 03 11 2671 17 [2017-06-26]
rb-03-11-2671-17_2017-06-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 2671 17 [2012-05-08]
rb-03-11-2671-17_2012-05-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 2671 17 [2013-09-25]
rb-03-11-2671-17_2013-09-25.pdf
|
Скачать |
Описание типа
Назначение
Спектрофотометры ультрафиолетового, видимого и инфракрасного диапазона серии Сагу (далее - спектрофотометры) предназначены для измерения оптической плотности, коэффициентов пропускания и определения концентрации органических и неорганических веществ фотометрическим методом в твердых и жидких образцах.
Область применения: аналитические лаборатории промышленных предприятий и научно-исследовательских институтов.
Описание
В основу работы спектрофотометра положен принцип измерения на установленной длине волны отношения светового потока, прошедшего через исследуемый образец, к световому потоку в отсутствие исследуемого образца.
Конструктивно спектрофотометры выполнены в настольном варианте в виде моноблока.
Оптическая схема приборов - двухлучевая и базируется на монохроматорах с голографическими плоскими дифракционными решетками. В качестве фотопри-емни-ков в спектрофотометрах установлены фотоумножители (ФЭУ) и фотодиоды (ФД).
Спектрофотометры оснащены автономным ПО Cary WinUV, которое управляет работой спектрофотометра, отображает результат, обрабатывает, передает и хранит полученные данные.
Спектрофотометры могут комплектоваться большими наборами специальных приставок и приспособлений, в том числе для термостатирования и охлаждения образцов.
Внешний вид спектрофотометров приведен на рисунках 1,2, 3.
Место нанесения знака поверки приведено в приложении А настоящего описания типа.

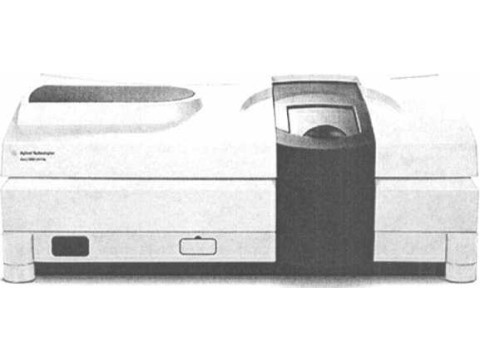

Рисунок 1. Внешний вид спектрофотометров Сагу 4000, Сагу 5000, Cary6000i

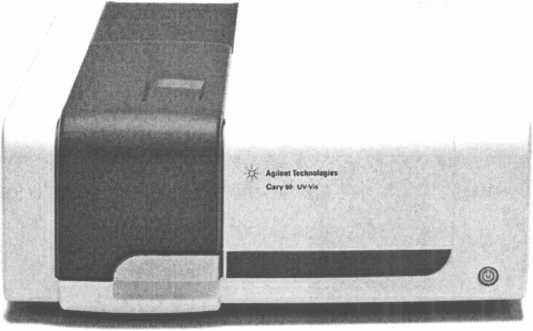

Рисунок 2. Внешний вид спектрофотометров Сагу 60
Рисунок 3. Внешний вид спектрофотометров Сагу 100, С;
II
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрофотометров приведены в таблице 1.
|
Наименование характеристики |
Значение характеристики | ||||||
|
Сагу 60 |
Сагу 100 |
Сагу 300 |
Сагу 4000 |
Сагу 5000 |
Сагу 6000i | ||
|
Спектральный диапазон, нм |
от 190 до 1100 |
от 190 до 900 |
от 190 до 900 |
от 175 до 900 |
от 175 до 3300 |
от 175 до 1800 | |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±0,5 |
±0,08 |
±0,08 |
±0,08 в диапазоне от 190 до 900 |
±0,08 в диапазоне от 190 до 900, в остальном - ±0,4 |
±0,08 в диапазоне от 190 до 900, в остальном - ±0,2 | |
|
Диапазон показаний оптической плотности, Б |
от 0 ДО 3,3 |
от 0 ДО 3,7 |
от 0 ДО 5,0 |
от 0 ДО 8,0 |
от 0 ДО 8,0 |
от 0 ДО 8,0 | |
|
Диапазон измерений оптической плотности, Б |
от 0 до 2,0 | ||||||
|
Пределы допускаемой абсолютной погрешности при измерении оптической плотности, Б |
±0,01 | ||||||
|
Пределы допускаемой абсолютной погрешности при измерении коэффициентов пропускания,% |
±1 | ||||||
|
Предел допускаемого СКО результатов измерения оптической плотности |
0,001 | ||||||
|
Потребляемая мощность, ВА, не более |
270 |
350 | |||||
|
Габаритные размеры, мм, не более |
500x590x205 |
640x320x650 |
1020x710x380 | ||||
|
Масса, кг, не более |
21 |
45 |
91 | ||||
|
Диапазон рабочих температур, °C |
от 10 до 35 | ||||||
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию спектрофотометра.
Комплектность
Комплект поставки определяется заказом в соответствии с технической документацией изготовителя.
Основной комплект включает:
- спектрофотометр;
- руководство по эксплуатации;
- методика поверки МРБ МП.1502-2013.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация компании "Agilent Technologies" (Австралия, Малайзия).
Методика поверки МРБ МП.1502-2013 «Спектрофотометры ультрафиолетового, видимого и инфракрасного диапазона серии Сагу»
Заключение
Спектрофотометры соответствуют технической документации компании "Agilent Technologies" (Австралия, Малайзия).
Спектрофотометры серии Сагу соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии ТС N RU Д-US.ГА02.В.02295 от 18.03.2016).
Межповерочный интервал - не более 12 месяцев (для спектрофотометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/ 112 02.1.0.0025
